Предисловие
К настоящему моменту в печати и в продаже уже давно появилось несколько книг разных авторов по бытовым стиральным машинам. Это авторы из г. Москвы и г. Санкт-Петербурга. Однако автор этой книги решил изложить свои взгляды на тему и предпринял попытку как можно более детально познакомить читателей с устройством и работой всех составных элементов бытовых автоматических стиральных машин барабанного типа, так как именно эти машины имеют наибольшее распространение по-крайней мере, в крупных городах и населенных пунктах.
В книге приводится подробное описание каждого узла стиральной машины, принципы действия этих узлов. Также несколько страниц посвящены теме подключения стиральных
Также представлена «страничка пользователя», которая (автор надеется) поможет сориентироваться в «море» торговых марок стиральных машин.
И в заключение книги помещена подборка электрических схем очень многих моделей машин, в том числе и бывших в России в продаже, и привозных, и продающихся в настоящее время.
1. Общие сведения о конструкции бытовых автоматических стиральных машин
Бытовые автоматические стиральные машины барабанного типа (в дальнейшем — СМА), по своей конструкции четко делятся на два типа: это СМА с фронтальной загрузкой — загрузочный люк у них находится на лицевой панели, и СМА в вертикальной загрузкой — загрузочный люк находится под верхней крышкой. В свою очередь СМА с фронтальной загрузкой существуют в двух вариантах: имеющие гибкую резиновую манжету загрузочного люка и не имеющие такой манжеты. В таких же двух вариантах производятся и СМА с вертикальной загрузкой.

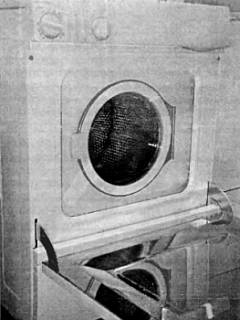

На рис. 1.1 в качестве примера показана СМА без манжеты — бак такой конструкции не соединен манжетой с внешним корпусом, что дало возможность получить меньший уровень шума при работе СМА.
Рис. 1.1. СМА не имеющая манжеты загрузочного люка
Некоторые модели СМА обоих типов оснащены дополнительными устройствами, предназначенными для сушки белья после стирки. Некоторые конструкции таких СМА будут описаны в разделе 10.
Для осуществления процесса стирки и полосканий барабан с бельем вращается реверсивно: чтобы белье при стирке не скручивалось, барабан сначала вращается в одну сторону, затем с таким же числом оборотов в другую. Схема процесса стирки показана на рис. 1.2.
Рис. 1.2. Схема процесса стирки
Стираемое белье при этом переворачивается, поднимается в верхнюю часть лопастями барабана и падает в моющий раствор. В некоторых моделях СМА для дальнейшего улучшения качества стирки применяют дополнительное орошение белья с помощью отдельного насоса. При этом вода или моющий раствор принудительно разбрызгиваются на белье из форсунок бака (системы — «душ» и «аква-спрей»). Либо применяется система рециркуляции моющего раствора, например, как на рис. 1.3.
Рис. 1.3. Схема процесса стирки с рециркуляцией моющего раствора с одним насосом
По

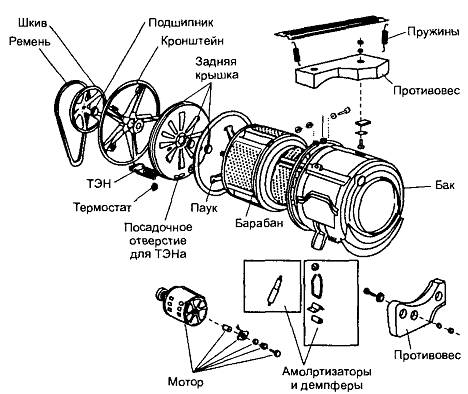

Для того чтобы читатель получил начальные сведения о том, что находится внутри корпуса СМА, рассмотрим несколько типов распространенной компоновки основных узлов СМА. Начнем с конструкций СМА с фронтальной загрузкой. Итак, на рис. 1.4 представлены в виде «взрывного» чертежа наиболее крупные составные части СМА. Барабан в данной модели закреплен на суппорте со стальной полуосью. Сам суппорт (его иногда называют «пауком») отлит из силумина. На полуось при сборке устанавливаются уплотняющая манжета-сальник и подшипники — они в свою очередь вставляются в центральную втулку кронштейна, который привинчивается к задней крышке бака. Эта крышка крепится к баку стягивающим хомутом, имеющим V-образный профиль. Подвеска бака выполнена на двух пружинах и имеет снизу два фрикционных демпфера. Позже мы подробно рассмотрим их устройство. Сверху на баке привинчен груз-противовес из бетона. Дополнительный противовес также привинчивается снизу к передней части бака. Ведущий мотор закреплен под баком. Нагревательный элемент — ТЭН — в данном случае расположен в нижней части бака.
Для него проделано специальное установочное отверстие в задней крышке бака. В этой крышке также отштампованы так называемые ребра жесткости в виде углублений по радиусу.
Рис. 1.4. Вариант компоновки СМА с фронтальной загрузкой

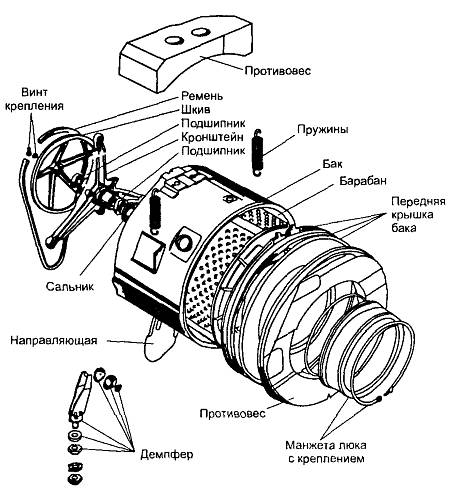

Следующая схема на рис. 1.5 практически не отличается от предыдущей, разница лишь в том, что крышка бака крепится спереди и к ней привинчен дополнительный кольцевой противовес.
Рис. 1.5. Еще один вариант компоновки СМА с фронтальной загрузкой
Прежде чем продолжить рассмотрение вариантов компоновки основных узлов, разберемся в устройстве элементов подвески баков СМА. Разделим эти элементы на три основные группы.
Первая — это собственно пружины. Они могут иметь разные диаметры, разное число витков и разное сечение проволоки, из которой они навиты. Вторая группа — пружинные амортизаторы и третья — демпферы. Рассмотрим подробно устройство пружинного амортизатора.

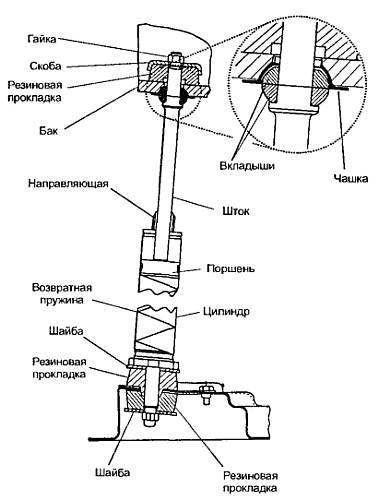

На рис. 1.6 он представлен в разрезе.
Рис. 1.6. Устройство пружинно-поршневого амортизатора
Основные части этого амортизатора: стальной цилиндр с направляющей втулкой из пластика, стальной полированный шток, имеющий в верхней части посадочное место для пластиковых вкладышей и резиновых прокладок, нижним концом шток упирается в поршень (рис. 1.7).
