Английское 14-мм противотанковое ружье БОЙС

(рис 1, 2 и 3)

Английское 14-мм магазинное противотанковое ружье БОЙС предназначается для борьбы с легкими танками и бронеавтомобилями противника на дальностях до 300 м.

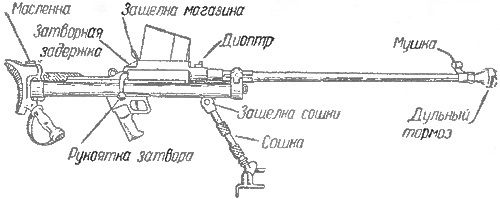

Рис. 1. Английское 14-мм противотанковое ружье БОЙС. Вид

слева

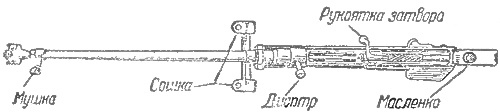

Рис. 2. Английское 14-мм противотанковое ружье БОЙС. Вид справа

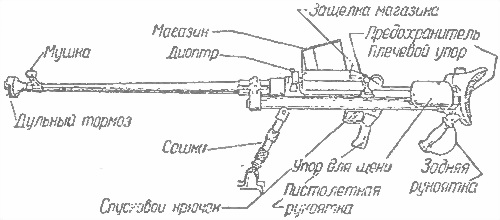

Рис. 3. Английское 14-мм противотанковое ружье БОЙС. Вид сверху

Ружье имеет постоянный диоптрический прицел для стрельбы на дальности до 300 м. Некоторые ружья имеют прицелы с двумя установками: 300 и 500 м [1] .

Для стрельбы ружье устанавливается на сошку, которая позволяет вращением муфты сошки изменять высоту линии огня в зависимости от роста стрелка и условия стрельбы.

Для удобства ведения огня ружье снабжено двумя рукоятками: передней со спусковым крючком для правой руки и задней — для левой руки.

Ружье имеет дульный тормоз и амортизатор для уменьшения отдачи.

Для смягчения удара в плечо стрелка в момент выстрела приклад снабжен мягкой резиновой подушкой.

В момент выстрела ствол вместе со ствольной коробкой и рукояткой отходит назад по раме, сжимая пружину амортизатора.

Патроны помещаются по 5 шт. в магазинах, которые укладываются в специальный ящик, приспособленный для удобства переноски 8 магазинов.

Для ружейной смазки в плечевом упоре ружья имеется масленка.

Для разборки, сборки, чистки и смазки к ружью придается комплект инструмента, трубчатый составной шомпол и ершики (проволочный и щетинный).

Обслуживается ружье расчетом, состоящим из наводчика и его помощника. Помощник наводчика располагается при стрельбе справа от наводчика. Ружье может обслуживаться и одним человеком.

Основные характеристики ружья БОЙС

Калибр 13,97 мм

Начальная скорость пули около 900 м/сек

Вес ружья 16,34 кг

Вес магазина, наполненного 5 патронами, 1,11 кг

Общая длина 1 626 мм

Практическая скорострельность 8 — 10 выстрелов в минуту

Емкость магазина 5 патронов

Дальность стрельбы 300–500 м [2]

1. Снять магазин: большим пальцем левой руки нажать вперед доотказа магазинную защелку, а правой взяться за корпус магазина, повернуть

его вперед до выхода из сцепления с защелкой и движением вверх отделить магазин от ружья.

2. Вынуть затвор: повернуть флажок предохранителя вперед (если ружье стояло на предохранителе), большим пальцем левой руки нажать на затворную задержку, а правой рукой взять за рукоятку затвора, повернуть ее вверх налево доотказа и движением назад вынуть затвор (рис. 4) из ствольной коробки.

3. Отделить ударный механизм от стебля затвора: уперев затвор передней частью в деревянный предмет и, удерживая затвор в вертикальном положении, правой рукой взять за кольцо ударника, оттянуть его вверх и, поворачивая справа налево, вывинтить ударный механизм.

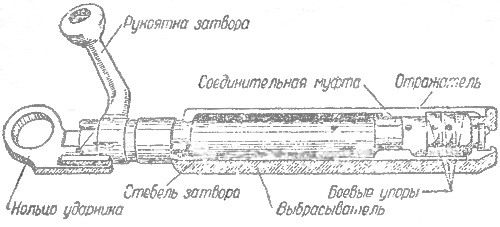

Рис. 4. Общий вид затвора

4. Разобрать ударный механизм: взять ударный механизм левой рукой за упорную муфту, за ее насеченную часть, упереть кольцом в твердый предмет, сжать боевую пружину упорной муфтой до выхода из муфты основания бойка, а правой рукой снять боек; после этого, постепенно разжимая боевую пружину, снять с ударника упорную муфту, боевую пружину, направляющую трубку и соединительную муфту.

5. Снять со стебля затвора отражатель и выбрасыватель: взять стебель затвора в левую руку, рукояткой к себе, повернуть отражатель на 90° влево от основания рукоятки, затем пальцами правой руки взяться за задний конец отражателя и оттянуть его от стебля затвора до выхода из кольцевого паза; одновременно большим пальцем левой руки продвинуть отражатель вперед до его отделения от стебля затвора, затем снять выбрасыватель и обе части соединительной муфты.

Сборка затвора производится в обратном порядке, при этом обращать внимание на следующее:

а) обе части соединительной муфты ставить так, чтобы утолщенные части направляющих выступов были направлены вперед;

б) после постановки выбрасывателя поставить на место отражатель в том положении, в каком он снимался.

6. Вложить затвор: при вкладывании затвора необходимо, чтобы отражатель и выбрасыватель покрывали боевые выступы затвора, курок находился на одной линии с выбрасывателем (в неглубоком пазу), а флажок предохранителя — в переднем положении.

Вставить затвор в ствольную коробку, подать его вперед и повернуть рукоятку вниз. Нажать плавно на спусковой крючок и поставить на предохранитель.

7. Разобрать магазин: взять магазин в левую руку, крышкой кверху; пулей или другим подходящим предметом утопить штифт и одновременно сдвинуть крышку магазина вперед; поддерживая при этом большим пальцем левой руки пружину подавателя, вынуть ее из магазина.

Сборка магазина производится в обратном порядке.

8. Разобрать дульный тормоз: отвинтить три винта отражателя (дефлектора) и снять отражатель. При присоединении дульного тормоза следить, чтобы отражатель был поставлен на те же самые выступы.
