В 1945 году при разборе складов трофейного оружия в Австрии советские специалисты обнаружили пулемёты явно авиационного назначения под 7,92х57 патрон Маузера и 12,7-мм патрон авиационного пулемёт «Брэда». Конструкция пулемётов оказалась столь необычной, что их тут же отправили на исследования в научно-исследовательский полигон стрелково-миномётного вооружения.

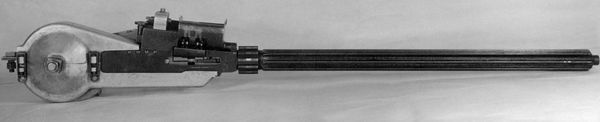

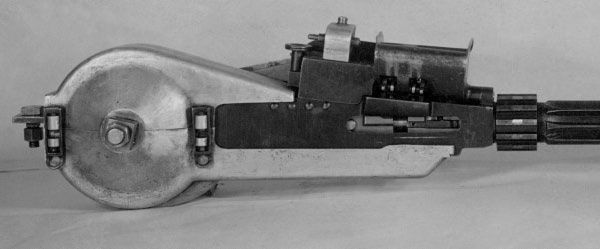

Ил. 1. Общий вид 7,92-мм

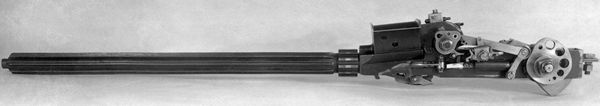

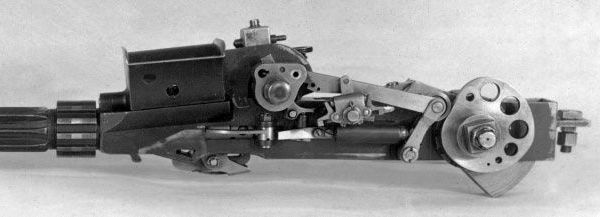

Ил. 2. Общий вид 7,92-мм механизированного пулемёта. Вид слева, без кожуха

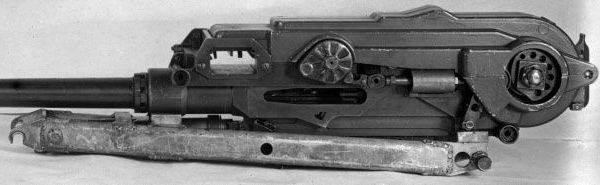

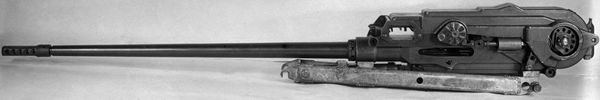

Ил. 3. Общий вид 12,7-мм механизированного пулемёта. Вид слева

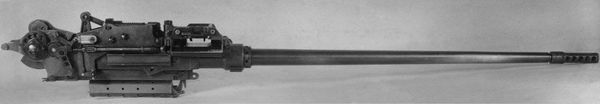

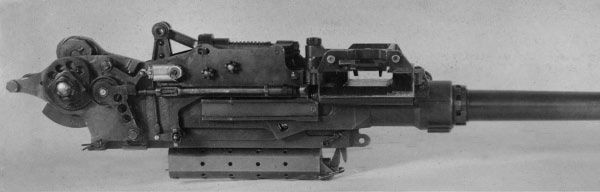

Ил. 4. Общий вид 12,7-мм механизированного пулемёта. Вид справа, без кожуха
Документация на пулемёты, найденные в 1945 году, оказалась уничтоженной, но по устройству узлов запирания и крепления стволов оружие, вероятно, имеет венгерские корни и, надо полагать, появилось в конце второй мировой войны. По принципу устройства это оружие близко к картечницам, которые явились предшественницами пулемёта и относятся к так называемому механизированному оружию. Разница заключается в том, что в картечнице используется мускульная энергия человека, а в механизированном оружии – энергия механических или электрических двигателей. Кроме того, конструкции механизированных пулемётов отражают все усовершенствования, которые были осуществлены в ходе развития автоматического оружия.
Толчком к появлению этого вида оружия послужило появление авиационных пулемётов благодаря наличию мощного источника энергии – авиационного мотора, а также благодаря тому, что механизированный пулемёт при стрельбе через винт не требует устройства специального синхронизатора, так как работа механизмов пулемёта непосредственно связана с вращением винта.
Укрытые кожухами тела пулемётов, о которых идёт речь, выглядят вполне элегантно, но при снятых кожухах в глаза бросается непривычная взору оружейника компоновка механизмов и необычные очертания деталей, и дело тут не в том, что использован кривошипно-шатунный привод затвора, соединённый с двигателем самолёта через вал отбора мощности с помощью муфты с квадратной головкой на оси кривошипа. Экзотики добавляет отсутствие спускового механизма за его ненадобностью, так как подготовка пулемёта к стрельбе заключается во включении вала отбора мощности мотора самолёта. При этом затвор (без стрельбы) совершает возвратно-поступательные движения последовательно отпираясь и запираясь. Открытие и прекращение стрельбы осуществляется включением и выключением механизма подачи ленты при непрекращающемся движении затвора. Понять работу механизма его включения помогут ил. 6 и 7.
Подающий механизм пулемёта приводится в действие кулачком, посаженным на одну ось с кривошипом. От кулачка движение посредством тяги передаётся храповому колесу с конической шестернёй, а коническая пара (шестерня храпового колеса и барабана) замыкают кинематическую цепь привода механизма подачи ленты.

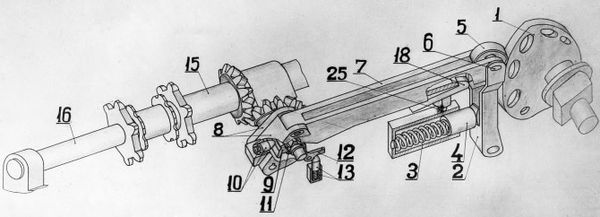

Ил. 6. Принципиальная схема
Ил. 7. Приспособление для открытия и прекращения огня
При вращении кривошипа кулачок 1 перемещает ролик 5 вперёд (ил. 6). Ролик, будучи связанным с рычагом 2 и тягой 7, посылает тягу вперёд, которая поворачивает обоймы 8. Левая обойма через ведущую собачку 9 поворачивает храповое колесо 11 на один зуб. Через коническую пару движение от храпового колеса передаётся барабану. который зубьями звёздок продвигает ленту с патронами в приёмнике. Причём за каждый цикл барабан поворачивается на два зуба конической шестерни, продвигая ленту с патронами в приёмник на один шаг. Предохранительная собачка 12, перескочив через один зуб храповика, удерживает его от обратного вращения, когда ведущая собачка 9 при повороте обойм в обратную сторону перескакивает за следующий зуб храповика.
Как уже указывалось, открытие и прекращение огня в пулемёте осуществляется включением и выключением подающего механизма. Для этой цели на оси 19 смонтировано специальное приспособление (ил. 7).
Коромысло 18 (на ил. 6 и 7) на заднем (длинном) плече имеет зуб, который предназначен для удержания тяги 7 от продольного перемещения.
На одну ось с коромыслом посажена нажимная колодка 20, где монтируются коленчатые рычажки 21 на своих осях 22 и пружина с напёрстками 23. Коленчатые рычажки упираются в поперечные отростки обоих плеч коромысла.
Снизу длинное плечо коромысла подпёрто пружиной и напёрстком 25.
Привод, служащий для открытия и прекращения огня представляет собой систему рычагов. Тяга привода присоединяется к отростку нажимной колодки.
Для открытия огня необходимо нажать на гашетку, которая через систему рычагов действует на нажимную колодку и заставляет её повернуться вокруг своей оси по часовой стрелке. Пружина 23 сжимается до тех пор, пока верхнее колено рычажка не упрётся в колодку.
При дальнейшем повороте колодки коленчатый рычажок действует на длинное плечо коромысла и выводит его зуб из сцепления с тягой 7, которая под действием пружин 3 прижимается к кулачку. Таким образом, пока на нажимную колодку будет действовать приложенная сила, пулемёт будет стрелять.
Для прекращения стрельбы необходимо нажимную колодку повернуть в обратную сторону. Колодка, действуя на короткое плечо коромысла, заставит зуб длинного плеча сцепиться с тягой и нарушит взаимодействие ролика 5 с кулачком. Стрельба прекратится, а затвор будет работать вхолостую.
Таким образом, подающий механизм исследуемого пулемёта является самым сложным как в изготовлении, так и по конструктивному оформлению. Кинематическая цепь подающего механизма относительно сложна, так как включает в себя различные виды передач: кулачковую, храповую и зубчатую. Кроме того, обращает на себя внимание большое количество деталей, входящих в механизм подачи ленты – 34 штуки – в большинстве своём требующие сложной станочной обработки.
На приёмнике (в задней части) укреплён редуктор, служащий для передачи движения от барабана к счётчику, показывающему число оставшихся в ленте патронов. Передача движения от барабана к выходному валику редуктора осуществлена через посредство конической и червячной пар. Выходной валик при помощи троса гибкой передачи связан со счётчиком. Необходимость такого устройства вполне понятна: пилоту всегда не мешает знать количество патронов, оставшихся в ленте.
Понять работу механизма привода затвора помогут ил. 9 и 10.
Затворная рама 1 передней частью соединяется с затвором 2, а задней – осью с шатуном (ил. 10). Внутри затворная рама имеет перемычку «а», в которую упирается ударник 8. Внизу рама имеет наклонную площадку «б», которая принудительно поворачивает запирающий рычаг 3 при запирании. В продольном канале затвора 2 помещается ударник со своей пружиной. Запирающий рычаг 3 имеет две цапфы «в», которыми соединяется с затвором, опорную поверхность и полукруглый выступ «г», который взаимодействует с запирающим скосом «б» рамы.
