Для изготовления проушин выполняется только долбление. Долбить древесину при изготовлении шипов и проушин следует по рискам у гнезд и по линиям пропила. Долбление выполняется в два приема. Сначала долото или стамеска ставятся лезвием около риски на расстоянии 2–3 мм, чтобы предохранить древесину от смятия. Следует аккуратно снимать стружку толщиной не более 5 мм.
Дойдя до половины глубины гнезда или проушины, необходимо приступить к долблению с обратной стороны. После удаления древесины нужно подрезать все шероховатости острой стамеской. Далее угловое соединение проверяется насухо и соединяется на клею.
Особенности выполнения шипа «ласточкин
Кроме прямых шипов, выполнение которых было описано выше, широко применяется так называемый шип «ласточкин хвост». Он имеет угол наклона щечки от вертикали шипа в 10°. При большом угле наклона щечка может сколоться, тогда соединение получится непрочным. Если угол наклона щечки будет меньше 10°, то шип «ласточкин хвост» почти не будет отличаться от прямого.
Гнездо под шип «ласточкин хвост» выполняется размером по шейке шипа глубиной на 3–5 мм больше его длины. Шип пропиливается в форме «ласточкиного хвоста». Клин изготавливается с таким расчетом, чтобы шип при вставлении в гнездо, не доходя до его дна, расклинился и плотно прижался к стенкам. Соединение смазывается клеем. Клин расширяет шип внутри гнезда и тем самым удерживает его. Поэтому такое соединение считается очень прочным, но требует большой точности работы.
Соединения для изготовления щитов
Такие столярно-мебельные изделия, как двери, перегородки, панели, крышки столов можно выполнять целиком из щитов с рамками и без них. Щиты бывают массивными и тяжелыми, сделанными из досок, или легкими каркасными, облицованными с двух сторон толстым шпоном, фанерой-переклейкой или древесноволокнистой плитой. Также щиты могут быть пустотелыми или с заполнением.
Массивные щиты изготовляются обычно из брусков с годичными слоями. При неправильно уложенных брусках возникает коробление, которое образует лоток. Поэтому бруски нужно укладывать годичными слоями в разные стороны, чтобы предупредить их коробление.
Щиты изготавливаются методом сплачивания на гладкую фугу, когда бруски или узкие доски тщательно прифуговываются друг к другу, а их кромки склеиваются и для большей прочности скрепляются плоскими или круглыми шипами. Сплачивание выполняется из досок или брусков в прямую четверть, со скосом, в закрой, в шпунт и гребень, на вставную рейку, на плоских вставках и круглых шипах. Щиты с четвертями, шпунтами, вставными рейками обычно применяются для изготовления дверей. Такие щиты не коробятся, они более прочные и между досками или брусками этого устройства нет щелей, т. е. щит не продувается. А ведь нередко при усушке в таких соединениях образуются сквозные щели.
Столярная плита изготавливается из узких брусков, которые затем оклеиваются с двух сторон по пластям 1–2 слоями шпона. Чтобы избежать коробления щитов, не стоит их делать слишком широкими и при подборке деталей следует строго учитывать порядок их укладки. Чтобы снизить риск коробления щитов, набранных из досок или брусков, можно применить для соединения деталей шпонки, наконечники и обвязку.
Особенности конструкций торцевых соединений
В торцевых соединениях преимущественно используется метод наращивания, когда все детали скрепляются между собой в торцевой части с увеличением длины целой детали. Тип крепления может быть различным и давать различный результат: выдерживать большие нагрузки при сжатии, растяжении или изгибе. Доска, полученная наращиванием, во многом превосходит по прочности обычную целую доску.
Совет
Для дополнительного крепления больших брусьев, которые применяются в строительстве дома, можно использовать металлические или деревянные крепежные детали: выдолбленные или вставные деревянные шипы, металлические хомуты или обмотку толстой проволокой, крепление болтами и пр.
Торцевые соединения деталей, которые дают высокую сопротивляемость сжатию, имеют различную конструкцию (рис. 21). Общее в их конструкции – каждый брусок имеет и накладку, и паз, которые делаются равными по толщине и длине. Бывает наращивание с прямой и косой накладкой.

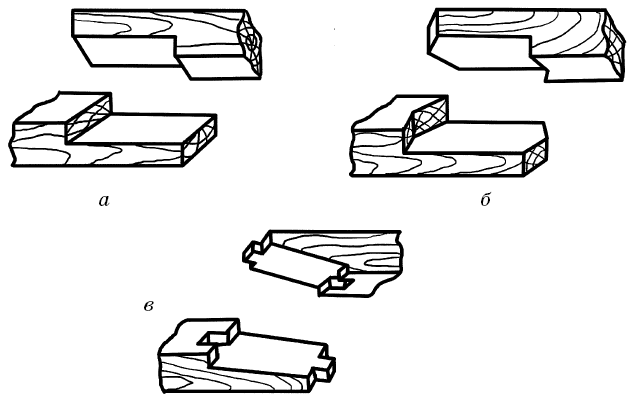

Рис. 21. Торцевые соединения, которые сопротивляются: а – с прямой накладкой вполдерева; б – с прямой накладкой со стыком в тупой угол; в – с косой накладкой со стыком в шип
Торцевые соединения деталей, которые дают высокую сопротивляемость растяжению, содержат в основе своей конструкции накладку в замок (рис. 22). При выполнении этого соединения сначала чертится накладка, затем на одной детали делается паз, а на другой – выступ. Такой замок позволяет прочно соединить обе половины. Этот тип соединения может быть выполнен с прямой или косой накладкой. Для придания большей прочности конструкции можно использовать клей, гвозди и шурупы.
Рис. 22. Торцевые соединения, которые сопротивляются растяжению: а – в прямой накладной замок; б – в косой накладной замок; в – с прямой накладкой со стыком в шип («ласточкин хвост»)
Торцевые соединения, которые дают высокую сопротивляемость изгибу, в своей основе содержат накладку с косым или ступенчатым стыком (рис. 23).
Соединения с прямой накладкой вполдерева с косым стыком выполняется так, что торцевые стороны обеих деталей срезаются под острым углом. При выпиливании торцов необходимо очень точно выверять угол среза.
Рис. 23. Торцевые соединения, которые сопротивляются изгибу: а – с прямой накладкой вполдерева с косым стыком; б – с прямой накладкой вполдерева со ступенчатым стыком; в – с косым накладным замком с клиньями и со стыком в шип
Соединения с прямой накладкой вполдерева со ступенчатым стыком характеризуется тем, что на торцевых сторонах деталей делаются небольшие пазы и шипы. Соединения с косой накладкой используются редко, хотя по прочности не уступают соединениям с прямой накладкой.
