Если поршень в трубе опустить до поверхности воды, воздух будет давить на поверхность поршня, как и на воду. Но как только мы потянем поршень кверху, под ним атмосфера уже не будет давить на воду и наружное давление погонит воду в трубу вслед за поднимающимся поршнем.
Чем выше столб воды, поднятой с помощью поршня в трубе, тем он тяжелее и его труднее поднимать кверху. Но как бы ни была длинна труба насоса, поршнем можно поднять воду не выше чем на 10,33 метра. Выше этого вода не пойдет, как бы мы ни поднимали поршень. Почему? Потому, что столб воды такой высоты весит столько же, сколько и столб воздуха, давящего на поверхность воды, равную площади поршня. Эти два веса уравновешивают друг друга
Теперь вы понимаете, почему в описании сифона было сказано, что колено сифона не должно быть выше чем на 10 метров от поверхности воды. При большей высоте столб воды в сифоне должен разорваться в колене и образовать пустоту — безвоздушное пространство.
Конечно, подъем воды поршнем на высоту 10 метров практически невозможен потому, что под поршнем всегда имеется некоторое количество воздуха. Очень хорошо, если таким насосом удастся поднять воду на высоту 8 метров.

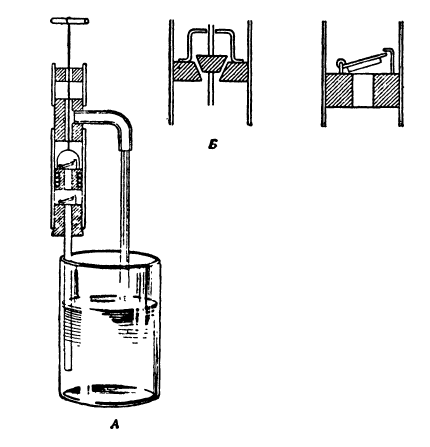

Маленький насос нетрудно сделать самому. Для этого нужны только небольшие обрезки стеклянных трубок диаметром сантиметра два и круглые деревяшки, просверленные посредине. Посмотрите на рис. 26, А. На нем показан продольный разрез простого насоса из стеклянных трубок и деревяшек.
В нижнюю деревяшку вставляется снизу всасывающая трубка, а верхняя деревяшка нужна для того, чтобы правильно двигалась штанга поршня. Точно по внутреннему диаметру стеклянной трубки подыщите круглую деревянную палку. От этой палки отрежьте деревянные части для насоса. Стеклянные трубки нужны одна длиной 4 сантиметра, другая — 10 сантиметров. Кусок палки сантиметра три длиной просверлите посредине и сбоку. В боковое отверстие вставьте водоотливную трубку, а на оба конца наденьте заготовленные стеклянные трубки: короткую сверху и длинную снизу. Стекло с деревом соединяется сургучом.
Сначала обмажьте сургучом деревяшку, потом разогрейте над огнем трубку и сургуч на деревяшке, вставьте ее в трубку, слегка поворачивая из стороны в сторону. В нижний конец длинной трубки вставьте тоже просверленный в середине кусок палки длиной примерно 2 сантиметра. Сквозь это отверстие проходит всасывающая трубка. Третий кусок палки, длиной примерно 1 сантиметр, будет поршнем. Чтобы поршень легко двигался в трубке и не пропускал воздух, сделайте на нем кольцеобразный вырез и обмотайте шерстяной ниткой. Нитки надо намотать столько, чтобы она плотно прилегала к стеклу. Для облегчения движения смажьте ее маслом. В поршень вделайте проволочную ручку с кольцом на конце. Если бы поршень был сплошным, он при движении кверху поднимал бы воду за собой, а при движении книзу опять выталкивал ее обратно. Но нам нужно поднять воду в отливную трубку. Поэтому поршень устраивают так, чтобы вода могла сквозь него пройти кверху, а обратно уйти не могла. Для этого служат клапаны. Клапаны можно сделать разными способами. Простейший применен в нашем насосе. Он сделан вроде западни, которая собственной тяжестью закрывает отверстие. При напоре воды снизу он поднимается и пропускает воду. На этом основано устройство всех клапанов.
Маленький кусочек жести, изогнутый на одном конце в трубочку, прикрепляется проволочной скобкой над отверстием поршня. Чтобы он плотно прикрывал отверстие, к нему снизу приклеивается сургучом кусочек кожи. Чтобы открытый клапан не мог откинуться в обратную сторону, напротив шарнира вбейте в поршень маленький кусочек проволоки: она будет удерживать край клапана. У нас на рис. 26, Б показана еще одна конструкция клапана; устройство и действие его понятны без описания.
В нашем насосе нужно поставить два клапана: один в поршне, другой у входного отверстия.
Насос действует так: когда поршень идет кверху, давление воздуха
У нас получится обыкновенный всасывающий насос, который употребляется для поднятия воды с небольшой глубины.
Рис. 26

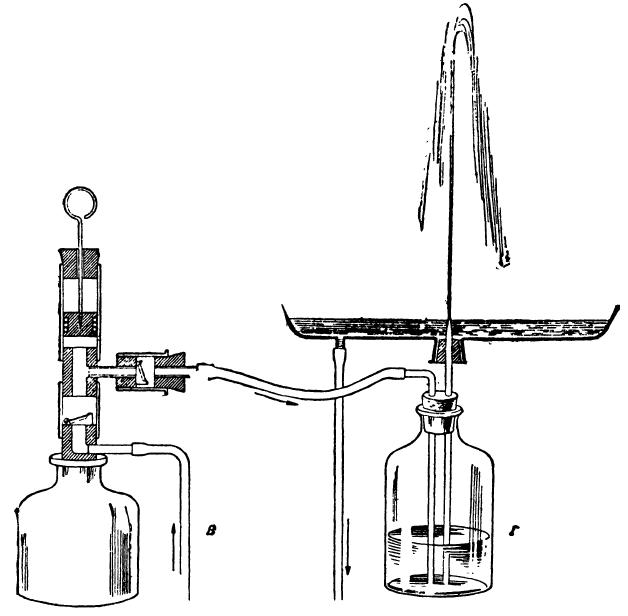

Для того чтобы поднять воду повыше, лучше всего пользоваться нагнетательным насосом. Устройство этого насоса показано на рис. 26, В. Разница в устройстве поршней только в том, что верхний клапан нагнетательного насоса сделан не в поршне, а в отливной трубке.
Действие нагнетательного насоса также просто. Когда поршень поднимается кверху, воздух захлопывает клапан отливной трубы, а вода открывает нижний клапан, закрывающий всасывающую трубу. При обратном движении поршня закрывается нижний клапан и напором воды открывается клапан отливной трубы. Когда эта труба повернута концом кверху, нажимая поршнем на воду, можно поднимать ее на значительную высоту.
Если бы нам надо было поднять воду на высоту, скажем, 100 метров, то было бы очень неудобно применить всасывающий насос. Один насос не справился бы, их надо было бы поставить штук десять один над другим и последовательно перекачивать воду. Применение всасывающих насосов заставило бы нас воздвигнуть огромную постройку и тратить большую мощность для выкачивания воды.
Нагнетательный же насос можно поместить у самой воды. Так помещают всегда пожарные насосы.
Установка нагнетательного насоса не требует больших сооружений. Все дело в том, чтобы провести трубу от выходного отверстия насоса на нужную высоту. Сам же насос и машина, приводящая его в движение, могут быть значительно выше. Когда поршень нагнетательного насоса поднимается кверху, выводящая трубка насоса закрыта. Значит, этот насос работает с перерывом при каждом подъеме поршня вверх.
Чтобы получить равномерную струю воды, к насосу пристраивается воздушный резервуар. На нашем рисунке это бутыль Г. Отливная трубка продолжена почти до дна ее. Другая такая же трубка проходит сквозь горлышко этой бутыли наружу. Через отливную трубку насоса вода поступает в бутыль, а через вторую трубку вытекает из нее.
Конечно, как только вода закроет конец прямой трубки, воздух в бутыли начнет сжиматься, а через трубку насоса вода будет все время прибывать. Сжатый воздух заставит воду из бутыли подниматься по прямой трубке и выливаться наверху. Получается то же самое, что и в героновом шаре. В начале работы насоса вода не сразу пойдет из прямой трубки — внутри бутыли создается давление воздуха. Это давление будет регулировать выход воды из бутыли. Когда насос будет подавать воду, воздух будет сжиматься, а во время перерывов в подаче расширяться и продолжать выгонять воду.
