• после того как уровень воды достиг 700 мм (это предел, после которого, как показывает практика, надо прекратить извлекать грунт из-под колец), для устройства донного фильтра надо выполнить посередине углубление в виде воронки, продвинувшись в водоносный горизонт примерно на 500–700 мм или более;
• особое внимание необходимо уделить соединению колец между собой. Помимо того, что между двумя элементами следует положить цементный валик (1: 3), кольца соединяют 3–4 накладками, выполненными из полосовой стали шириной 40–60 мм при толщине 5–10 мм. Их фиксируют скобами, изготовленными из стального прута диаметром 16 мм. В самостоятельно сделанных кольцах для этого надо
Еще более прочным является соединение колец посредством стальных стержней с загибами в виде колец на концах, вставленных в стенки на стадии бетонирования. В эти кольца и закручивают болты.
Сборный железобетонный колодец может быть выполнен не только из колец, но и из пластин (рис. 17). Этот способ достаточно редко применяется, хотя он тоже может представлять интерес.

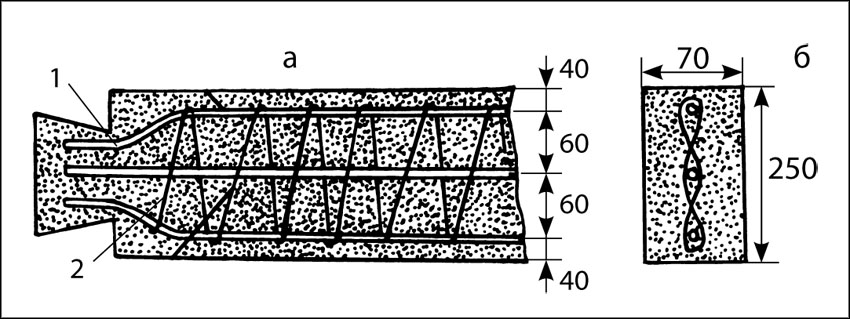

Рисунок 17. Конструкция железобетонной пластины (размеры указаны в миллиметрах): а) продольный разрез; б) поперечный разрез; 1) арматура; 2) проволока
Пластины весят примерно 30–35 кг, имеют поперечное сечение 250 x 70 мм. Внутри они армированы стальным прутком диаметром 8–10 мм, которые перевязаны мягкой стальной проволокой диаметром 6 мм. Своей формой пластины напоминают венцы деревянного сруба, подготовленные под соединение «в лапу», более того, их монтаж осуществляют тем же способом, что и наращивание сруба с той только разницей, что пластины кладут на цементный раствор (1: 3). Если концы пластин не отформованы, то по углам их сваривают.
Как и кольца, пластины можно изготовить самостоятельно. Кроме того, колодцам, сооруженным из них, можно придать любую конфигурацию, в том числе и круглую. Важно и то, что для устройства колодца из пластин не потребуются ни помощники, ни подъемные приспособления.
После того как были рассмотрены различные варианты строительства шахтных (включая деревянные и трубные) колодцев, наступает следующий этап – устройство глиняного замка. Так называют слой мятой и утрамбованной глины, которой заполняют пространство между стенками шахты и колодца. Цель глиняного замка – повышение водонепроницаемости колодца, защита его от проникновения поверхностных вод. Нельзя сказать однозначно, какой толщины и ширины должен быть глиняный замок, разброс мнений довольно большой, начиная от 1 до 2,5 м в глубину и от 50 см до 1 м в ширину. Чтобы не ошибиться в этом вопросе, скорее всего надо обратиться к опыту профессионалов, которые много лет занимаются сооружением колодцев. Они считают, что надо исходить из того, что чем объемнее (массивнее) глиняный замок, тем лучше он справляется со своими функциями. Поэтому можно указать тот минимум, который должен быть непременно соблюден. Поскольку чаще всего строят колодцы из бетонных колец высотой 1 м, то в расчете на них укажем, что глиняный замок должен в ширину составлять 500–600 мм и находиться на 100 мм ниже второго шва между кольцами, причем предварительно на него желательно нанести несколько слоев герметика.
Кроме того, надо решить, какую глину следует использовать. Нередко непрофессоналы заполняют зазор между шахтой и стенкой колодца тем грунтом, который был вынут при выполнении проходки. Ею просто засыпают указанное пространство и в лучшем случае уплотняют ногами. Материалом же для настоящего замка должна служить красная глина, но более распространенной является
Такой же глиной заполняют участок вокруг колодца (немного выше уровня земли), причем обязательно с небольшим уклоном в сторону от этого сооружения примерно на 2–3 м, водоотводную канаву.
При изготовлении бетонных колец тому, которое окажется самым нижним, надо придать чуть коническую форму, слегка скосить внутрь его нижнюю кромку и усилить ее стальной полосой. Тогда режущий башмак не понадобится.
При строительстве колодца нет мелочей, в частности и время для выполнения глиняного замка должно выбрано правильно. Оптимально приступать к завершению работ после того, как грунт естественным образом осядет (на это может потребоваться 1–3 года), чтобы впоследствии избежать образования пустот под отмосткой.
Завершая разговор о трубчатых колодцах, необходимо добавить следующее. Если бурением скважины занималась организация, специализирующаяся на этом виде работ, то после их окончания она выдает паспорт скважины, в которой содержатся основные ее данные. При самодеятельном бурении о них также нужно иметь представление, чтобы в дальнейшем правильно выбрать насос.
Итак, основные характеристики скважины и способы их определения:
• глубина. Чтобы установить этот параметр, надо опустить в скважину прочный тросик с небольшим грузиком на конце;
• внутренний диаметр обсадной трубы, легко измеряемый обычной линейкой (от этого зависит размер корпуса насоса);
• статический уровень воды, т. е. постоянное расстояние от поверхности земли до воды (профессионалы говорят до зеркала воды) в скважине. Измерение проводят в отсутствие насоса. Когда тросик с грузом достает воды, слышится всплеск;
• динамический уровень воды. Это тоже расстояние до поверхности воды, но установившееся при откачивании;
• дебит скважины (напомним, что это максимум воды, который скважина способна обеспечить за единицу времени).
Современный буровой колодец
Способы бурения и оборудование
Колодцы, которые устраивают посредством бурения, называют буровыми. Второе название – «трубчатые колодцы» – они получили по причине того, что в пробуренную скважину опускают стальные трубы нужного диаметра с установленным трубчатым фильтром.
От других видов колодцев трубчатые отличает то, что последние имеют довольно небольшой диаметр при значительной длине водозаборной части (глубина самого колодца редко превышает 30 м, хотя в отдельных случаях может доходить до 70 м (разумеется, это не относится к промышленным скважинам)). Посредством трубчатых колодцев можно поднимать воду и из напорных источников, и из безнапорных. В обоих случаях колодцы могут доходить как до водоупора, т. е. быть по своему устройству совершенными, так и заканчиваться в водоносном горизонте, т. е. оставаться несовершенными.
