По внешнему виду они отличались от предыдущей «тройки» разными диаметрами дымовых труб и выступающим вперед постом наблюдения и управления артогнем на фок-мачте.
Увеличение длины ствола больших орудий с 45 до 50 калибров было вызвано увеличением боевых дистанций, толщины брони и разрывной силы снарядов. Более длинные орудия отличались увеличением мощи выстрела с 47 875 до 53 400 фт/т и скорости снаряда с 2 850 до 3 010 фт/сек при том же самом его весе. В итоге увеличилось проникновение на 0,5-д в стальную плиту с расстояния 3 000 ярдов. Обратной стороной
При вступлении в строй корабля вооружение из двадцати 4-д орудий размещалось на надстройках. Орудия с передней орудийной башни вскоре убрали, несмотря на защищающий от дульных газов экран. В 1914 г. установили щиты, а в 1917 г. оборудовали дополнительные места у основания второй дымовой трубы и носовую надстройку приподняли, чтобы разместить по сторонам четыре пушки. Позже, когда противоминное вооружение понадобилось для других кораблей, броненосцы поделились частью своих пушек, и число противоминных орудий на «Сен-Винсенте» сократилось до 13 4-дюймовок, которые все размещались на надстройках. По одному 4-д и 3-д зенитному орудию установили над пекарней между кормовыми орудийными башнями или справа в корме.

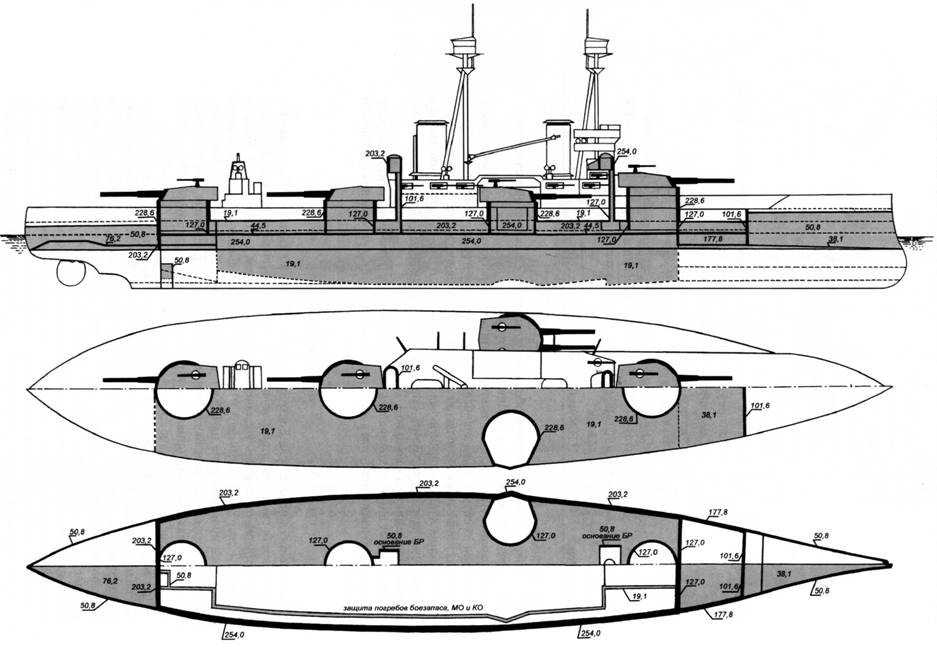

«Сен-Винсент». Схема распределения броневой защиты
Толщина бронирования в районе оконечностей увеличивалась от класса «Маджестик» к классу «Беллерофон». В кораблях же типа «Сен-Винсент» вернулись к «мягким концам» с такими же изменениями, как отмечено на «Формидэбл» – «Лондон», но, наоборот: передний 7-д пояс укоротили и замкнули 5-д переборкой, следующий пояс толщиной 6 д подняли на 2 д к верхней палубе; в корме толщина броневого пояса уменьшилась с 5 д до 2 д, цитадель защищалась 8-д переборкой.
Сэкономленный вес распределили на:
1) бронирование дополнительно 10-фт пространства между кормовыми башнями;
2) увеличение диаметра барбета с 28 фт до 29 фт;
3) установили три поперечные переборки толщиной 8,5 д и 4 д.
На «Беллерофонах» орудийные погреба простирались за пределы барбетов; на кораблях типа «Сен-Винсент» они размещались на одном уровне с барбетами и защищались переборками вместо толстых наклонных палуб.
Все три корабля этого класса на заводских испытаниях развили скорость, больше проектной, показав при полной мощности во время 30-часового пробега следующие результаты:
Мощность механизмов л.с. Расход угля, фунтна 1л.с. Скорость, уз
«Коллингууд» 26 319 1,8 21,5
«Сен-Винсент» 25 900 1,4 21,7
«Вэнгард» 25 800 1,6 22,1
«Вэнгард» вошел в строй через два года, и, так как контракт на его строительство был заключен на выгодных условиях, он оказался самым дешевым кораблем своего периода. Его стоимость на 53 000 ф.ст. была меньше, чем «Съюперба».
Прожектора размещались почти так же, как на «Беллерофоне», за исключением того, что у каждой опоры главной мачты было только по одной,
Строился на судоверфи в Девонпорте (с февраля 1907 г. по апрель 1910 г.) Вошел в строй 19 апреля 1910 г. вошел в состав 1-й эскадры Флота Метрополии. В феврале 1911г. наскочил на не отмеченные на карте скалы у мыса Феррол, в результате чего повредил обшивку дна. В 1912 г. служил в составе 1-й эскадры линкоров. В 1913 г. заглубили киль.
Во время Первой мировой войны служил в составе 1-й эскадры линкоров Гранд Флита. Принимал участие в Ютландском сражении. Войну прошел без повреждений. До 1919 г. служил в составе 4-й эскадры линкоров. В 1919 г. переведен в резерв в Девонпорте, где служил в качестве учебно-артиллерийского корабля до продажи. Вычеркнут из списков флота по условиям Вашингтонского договора. В декабре 1922 г. продан на слом.

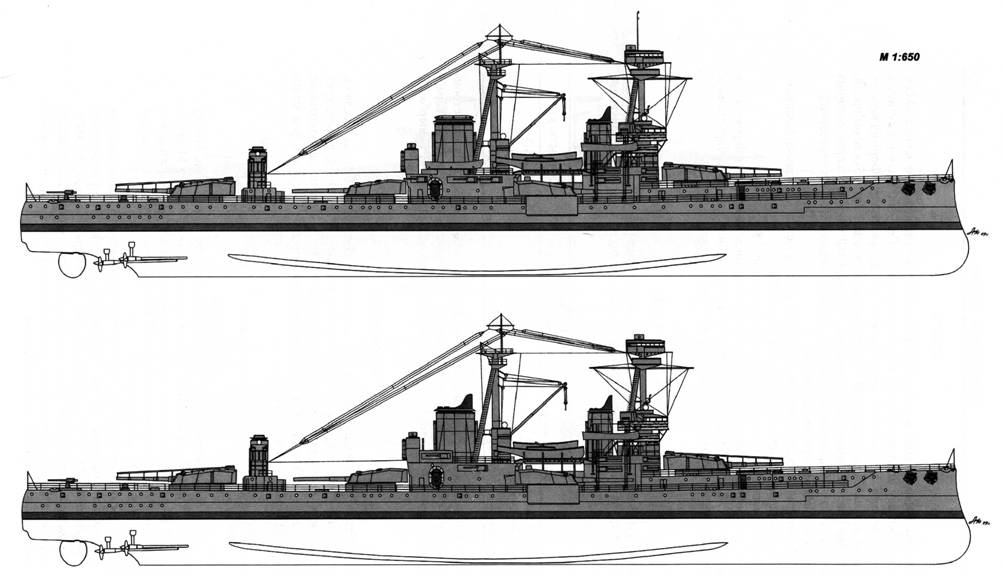

«Сен-Винсент» и «Коллингууд». Внешний вид кораблей по состоянию на 1919 г.
Строился на Портсмутской казенной судоверфи (с декабря 1907 г. по май 1909 г.) 05 мая 1910 г. в составе 1-й эскадры Флота Метрополии (с июня флагманский корабль контр-адмирала). В мае 1912 г. переведен в 1-ю эскадру линкоров (флаг контр-адмирала).
Во время Первой мировой войны в составе 1-й эскадры линкоров Гранд Флита (до 1917 г. флаг контр-адмирала Эвана-Томаса). Принимал участие в Ютландском сражении. Повреждений не получил. До 1919 г. служил в составе 4-й эскадры линкоров. В 1919 г. выведен в резерв. Находился в Портсмуте в качестве учебно-артиллерийского корабля. Вычеркнут из списков флота по условиям Вашингтонского договора. Продан на слом в декабре 1922 г.
Построен на судоверфи фирмы «Виккерс» (с апреля 1908 г. по февраль 1910 г.). В марте 1910 г. вошел в состав 1-ой эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров.
Во время Первой мировой войны служил в составе 1-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. 09 июля 1917 г. затонул от внутреннего взрыва в бухте Скапа-Флоу. Погибли 804 человека.
В 1907г. двигатели торпед Уайтхеда были значительно усовершенствованы. В результате мощность возросла на 100 %, что позволило удвоить дальность и увеличить на 10 уз. скорость торпеды на любой дистанции. Так, на дистанции 1 000 ярдов скорость увеличилась с 35 до 43 уз., а на дистанции 4 000 ярдов – с 20 до 30 уз. Благодаря заданному курсу, усовершенствованная торпеда Уайтхеда двигалась с большой точностью попадания на расстояние 5-6 миль, неся разрушительный заряд, в 3-5 раз больший, чем любое известное до этих пор оружие. Неизбежным результатом появления этого страшного оружия должны были стать коренные изменения в морской тактике и защите флотов. Превосходство броненосных кораблей было сильно уязвлено этим видом оружия.( 9*)
