Кренев Г.А.
Миномет или гранатомет?
Противопехотные гранатометы на вооружении современных армий появились сравнительно недавно. Раньше их роль выполняли легкие ротные минометы и противотанковые гранатометы.
| | В СССР был на вооружении 50-мм ротный легкий миномет образца 1941 г. 50-мм миномет был разработан по так называемой "глухой схеме", т.е. все механизмы и элементы были размещены на опорной плите (двуноги-лафета, "мнимого треугольника" не было). Причем плита эта была штампосварная мембранного типа.
|
А вот за рубежом легкие послевоенные минометы оставались на вооружении. В основном они были более мощные - 60-мм и более точные. Например, "старый" американский 60 мм М19 имел такие характеристики: масса миномета в боевом положении - 20,5 кг, наибольшая дальность стрельбы - 1830 м, масса мины - 1,46 кг, начальная скорость мины - 156 м/с, скорострельность - 30 выстр./мин. В труднодоступной местности, например, в джунглях Вьетнама этот миномет оказался более эффективным, чем более тяжелый 81-мм миномет М29.
К сожалению, наши семилетние разработки 60 мм миномета в 30-е годы группой Доровлева Н.А. Газодинамической лаборатории кончились неудачей.
| |

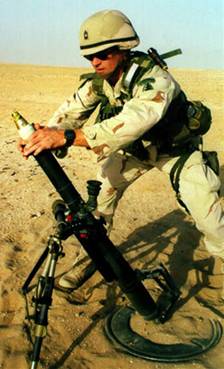

Позднее (1977 г.) в США разработали и приняли на вооружение более совершенный 60 мм миномет М224 с современным прицелом М24 и лазерным дальномером AN/GVS-5 (вес 2,27 кг), с более тяжелой миной - 1,7 кг и с увеличенной наибольшей дальностью стрельбы - 3,5 км. Причем универсальный электронно-механическим взрыватель M734 обеспечивал воздушный подрыв мины на заранее заданной высоте.
|
60 мм минометы устанавливают даже на современных танках (казенное заряжание).
Для повышения точности стрельбы стволы современных минометов нередко делают нарезными. Например, американский 106,7 мм (24 нареза в стволе) миномет М30 (угол вертикального наведения ствола 45-65 градусов) или французский 120 мм (у мины поясок с "готовыми" нарезами) миномет MO-120-RT-61 (угол вертикального наведения ствола 30-85 градусов). Для последнего, французского миномета мина выполнена в форме артиллерийского снаряда, которая по сравнению с традиционной каплевидной миной имеет большее наполнение взрывчатым веществом.

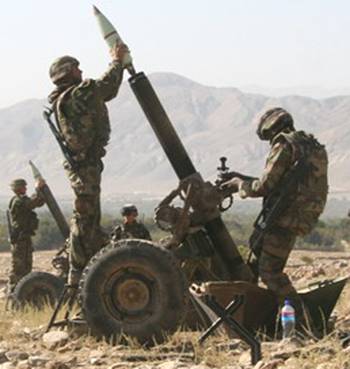

Французский 120 мм миномет MO-120-RT-61
Одно время американцы вели работы по созданию автоматического 60-мм миномета, но в итоге отдали предпочтение 40-мм автоматическому гранатомету.

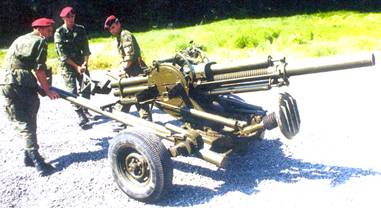

| | В отличие от американцев, в СССР под руководством Филиппова В.К. был сделан автоматический 82 мм миномет 2Б9М (воздушное охлаждение ствола) "Василек" (под мины минимального калибра, которые у нас стоят на вооружении). "Василек" конструктивно выполнен подобным артиллерийскому орудию: орудийный лафет - станины, колесный ход и разгружающий (вывешивающий) |
А вот при ведении навесного огня он заряжается с дула, как обычный миномет. "Василек" имеет следующие характеристики: масса миномета - 632 кг, наибольшая дальность стрельбы - 4570 м, масса мины - 3,1 кг, начальная скорость мины - 272 м/с, практическая скорострельность - 100-120 выстр./мин, емкость обоймы с минами - 4. Миномет оснащен оптическим прицелом ПАМ-1.
http://zw-observer.narod.ru/books/artillery/82-mm_automortar_2B9.html
А теперь рассмотрим противопехотные гранатометы и выстрелы к ним калибра 40 мм и выше. Как наиболее близкие к легким минометам.
Но прежде отметим, что первый 40,8 мм автоматический гранатомет был разработан в СССР в 1930-х годах Я.Г. Таубином (Зеленко В.К., Брызжаев А.В., Злобин В.В., Королев В.М. "Пистолетные и снайперские патроны. Гранатометные выстрелы.").
40 мм выстрелы ВОГ-25 и ВОГ-25П (модернизированные - ВОГ-25М, ВОГ-25ПМ) к подствольному гранатомету ГП-25 (а также 6Г-30, РГМ "Кастет" и др.). Как и миномет, гранатомет ГП-25 заряжается с дула. При выстреле пороховые газы, попадая через отверстия в казенник, выбрасывают из ствола гранату и гильзу, - "улетающая гильза". Похоже, как у мины. Ствол имеет нарезы, а у гранаты есть поясок с "готовыми" ведущими выступами. Граната ВОГ-25П, в отличие от ВОГ-25 имеет вышибной заряд в взрывателе ВМГ-П, которая обеспечивает подбрасывание гранаты на 0,8 м после срабатывания этого взрывателя. Тактико-технические характеристики гранат ВОГ-25 (ВОГ-25П): масса - 255 г (0,275 г), длина - 106 мм (125 мм), начальная скорость - 76 м/с (76 м/с), максимальная дальность стрельбы - 380 м, прицельная - 250 м.
http://weaponland.ru/board/2-1-0-8
К сожалению, эти выстрелы имеют слишком маленькую дальность стрельбы. Рассмотрим другой пример.

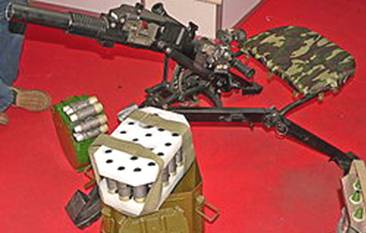

40 мм автоматический станковый гранатомет "Балкан" 6Г27. Автоматика гранатомета работает на принципе отвода части пороховых газов из канала ствола. Функцию газового поршня выполнят ударник. Запирание канала ствола осуществляется поворотом затвора. Гранатомет установлен на треножный станок Барышева-Степанова САГ-17, на задние станины которого дополнительно закреплено сидение для стрелка. Гранатомет оснащен оптическим прицелом ПАГ-17. Масса 6Г27 на станке, с прицелом и без ленты - 32 кг, масса коробки со снаряженной лентой на 20 выстрелов - 14 кг. Темп стрельбы - до 400 выстр./мин, дальность стрельбы - до 2,5 км.
Масса осколочного выстрела 7П39 - 0,45 кг. Гильза жестко закреплена к гранате. К дну гильзы, по центру, закреплен капсюль-воспламенитель, кроме того, на дне гильзы имеются еще четыре отверстия для выхода пороховых газов, закрытые мембраной, т.е. в данном выстреле также реализован принцип "улетающей гильзы".
http://www.weaponland.ru/load/granatomet_6g27_balkan/61-1-0-232
У России есть еще более мощный автоматический гранатомет - 57 мм АГС-57. О нем известно мало: максимальная дальность стрельбы - 6 км, вес - 250 кг, кассетное казенное заряжение сбоку, емкость обоймы с выстрелами - 4. Для сравнения, - вес аналогичного по калибру 60 мм американского миномета M224 всего 20,4 кг.
Ясно, что такой тяжелый гранатомет целесообразно использовать только в качестве вооружения бронетанковой техники. И уж если этот гранатомет размещать на ней, то лучше идти по принципу "Ноны", - сделать 57 мм (60 мм - ?) орудие универсальным, т.е. оно должно сочетать в себе пушку, гаубицу и гранатомет. Соответственно иметь разные выстрелы. Гранатометные выстрелы привлекательны тем, что гранаты при выстреле испытывают существенно меньшие динамические нагрузки и соответственно по условиям прочности для них можно делать тонкие стенки. А это очень важно для таких снаряжений как термобарическое ВВ (объемный взрыв), слезоточивый газ и др.
