Ответ. Относятся территории, не попадающие в зону влияния источников промышленных и природных загрязнений (болота, высокогорные районы, районы со слабозасоленными почвами, сельскохозяйственные районы) (1.9.29).
Вопрос. Как должна определяться степень загрязнения вблизи промышленных предприятий?
Ответ. Должна определяться по таблицам настоящей главы Правил в зависимости от вида и расчетного объема выпускаемой продукции и расстояния до источника загрязнений (1.9.31).
Вопрос. Как должен определяться объем выпускаемой продукции при наличии на одном предприятии нескольких источников
Ответ. Должен определяться суммированием объемов продукции отдельных цехов. Если источник выброса загрязняющих веществ отдельных производств (цехов) отстоит от других источников выброса предприятия более чем на 1000 м, годовой объем продукции должен определяться для этих производств и остальной части предприятия отдельно (1.9.35).
Вопрос. Как следует корректировать границы зоны с данной СЗ?
Ответ. Следует корректировать с учетом розы ветров по формуле
S = S0 (W / W0),
где S – расстояние от границы источника загрязнения до границы района с данной СЗ, скорректированное с учетом розы ветров, м;
S0 – нормированное расстояние от границы источника загрязнения
до границы района с данной СЗ при круговой розе ветров, м;
W – среднегодовая повторяемость ветров рассматриваемого румба, %
W0– повторяемость ветров одного румба при круговой розе ветров, %.
Значения S / S0 должны ограничиваться пределами 0,5 <= S / S0 <= 2 (1.9.37).
Вопрос. Как следует определять степень загрязнения в прибрежной зоне морей, соленых озер и водоемов, в районах, подверженных ветрам, а также вблизи градирен или брызгальных бассейнов?
Ответ. Следует определять по таблицам, приведенным в настоящей главе Правил, с учетом розы ветров в зависимости от СЗ при различных источниках питания (1.9.40-1.9.43).
Коэффициент использования основных типов изоляторов и изоляционных конструкций (стеклянных и фарфоровых)
Вопрос. Как следует определять коэффициент использования k изоляционных конструкций, составленных из однотипных изоляторов?
Ответ. Следует определять как
k = kи · kк,
где kи – коэффициент использования изолятора;
kK – коэффициент использования составной конструкции с параллельными или последовательно-параллельными ветвями (1.9.44).
Вопрос. Как следует определять коэффициенты использования подвесных тарельчатых изоляторов, штыревых изоляторов (линейных и опорных), а также внешней изоляции электрооборудования наружной установки?
Ответ. Следует определять по данным таблиц настоящей главы Правил (1.9.45 – 1.9.48). Коэффициенты использования одноцепных гирлянд и одиночных опорных колонок, составленных из однотипных изоляторов, следует принимать равными 1,0 (1.9.49).
Раздел 2. ПЕРЕДАЧА ЭЛЕКТРОЭНЕРГИИ

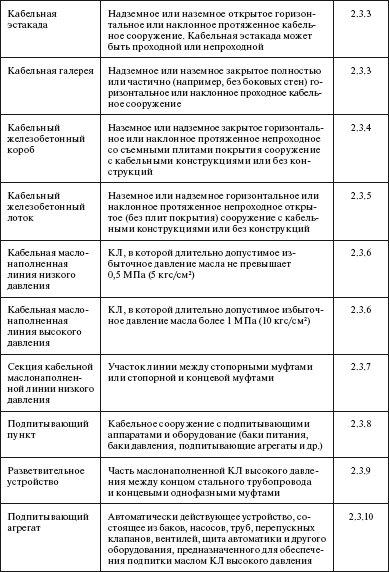

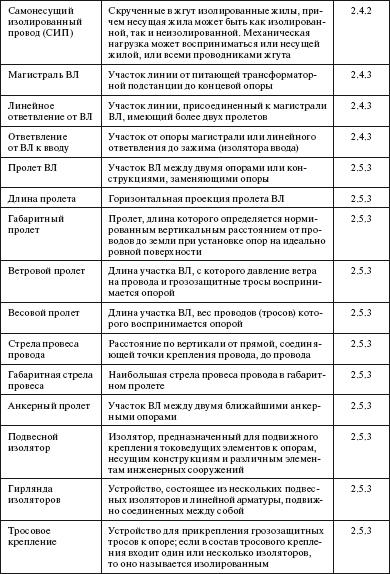

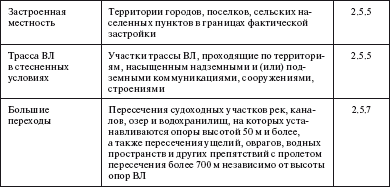

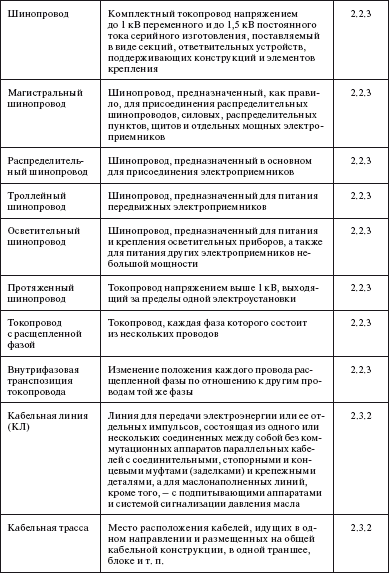

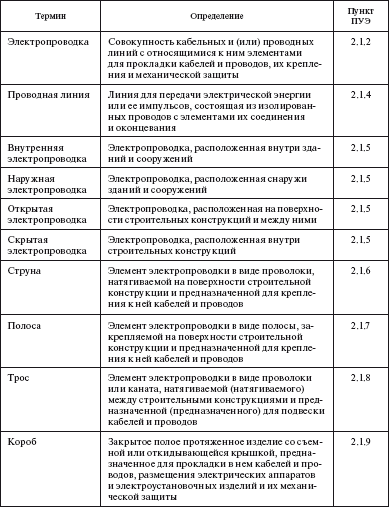

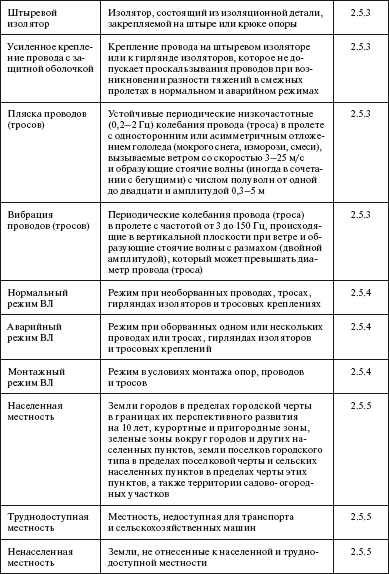

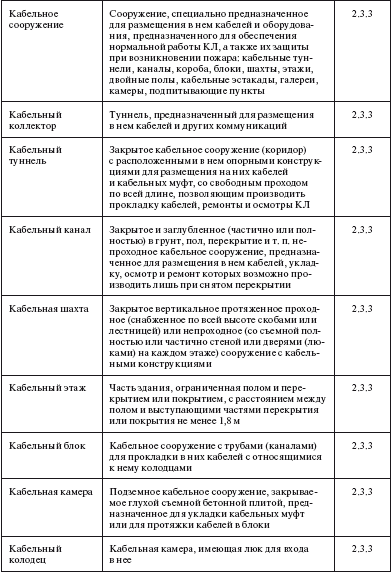

Термины
Продолжение табл.
Продолжение табл.
Продолжение табл.
Продолжение табл.
Продолжение табл.
Продолжение табл.
Окончание табл.
Глава 2.1. Электропроводки
Область применения
Вопрос. На электропроводки каких цепей распространяется настоящая глава Правил?
Ответ. Распространяется на электропроводки силовых, осветительных и вторичных цепей напряжением до 1 кВ переменного тока и до 1,2 кВ постоянного тока, выполняемые кабелями и изолированными проводами на (в) строительных конструкциях (стены, перекрытия, полы и др.) жилых, общественных и производственных зданий и сооружений, а также на территориях, примыкающих к ним, и строительных площадках (2.1.1).
Общие указания
Вопрос. Какими принимаются сечения жил кабелей и проводов в электропроводках?
Ответ. Принимаются не менее приведенных в табл. 2.1.1. Сечения защитных проводников выбираются с соблюдением указаний гл. 1.7 Правил (2.1.19).

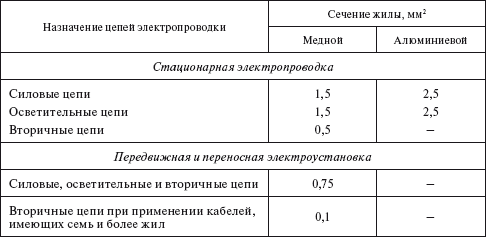

Таблица 2.1.1
Минимальные сечения жил кабелей и проводов в электропроводках
Вопрос. Для какого числа электроприемников и распределительных щитов допускается совместная прокладка кабелей и проводов (за исключением взаиморезервируемых цепей) в одной трубе, одном рукаве, пучке, коробе, канале строительной конструкции и на одном лотке?
Ответ. Допускается совместная прокладка цепей:
одного электроприемника;
нескольких электроприемников, панелей, щитов, пультов и т. п., связанных одним технологическим процессом;
нескольких групп одного вида освещения (рабочего освещения или освещения безопасности);
на напряжение до 50 В с цепями на напряжение выше 50 Б, при этом изоляция жил принимается соответствующей наивысшему номинальному напряжению этих цепей (2.1.20).
Вопрос. Для каких цепей не допускается совместная прокладка кабелей и проводов в одной трубе, одном рукаве, пучке, коробе, канале строительной конструкции и на одном лотке?
