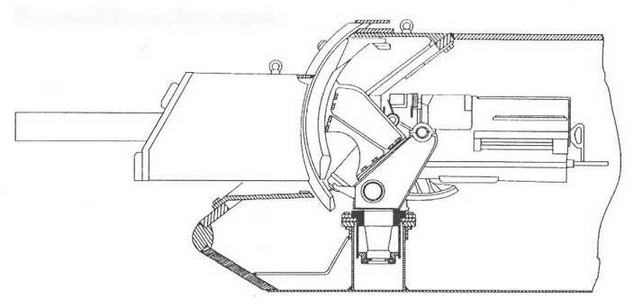

В лобовом листе корпуса в рамке устанавливалась 85-мм пушка Д-5С-85 (или Д-5С-85А) обр. 1943 года с длиной ствола 48,8 калибра. Масса качающейся части пушки без бронировки 1230 кг (Д-5С- ~ 85А — 1370 кг). Предельная длина отката 320 мм. Затвор клиновой с полуавтоматикой копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны — накатник, с левой — тормоз отката. Угол горизонтального наведения 20°, вертикального — от — 5° до +25°. Спусковой механизм — механический, ручной. Скорострельность пушки с закрытыми люками боевой рубки составляла 6 — 7 выстр./мин.
Для стрельбы

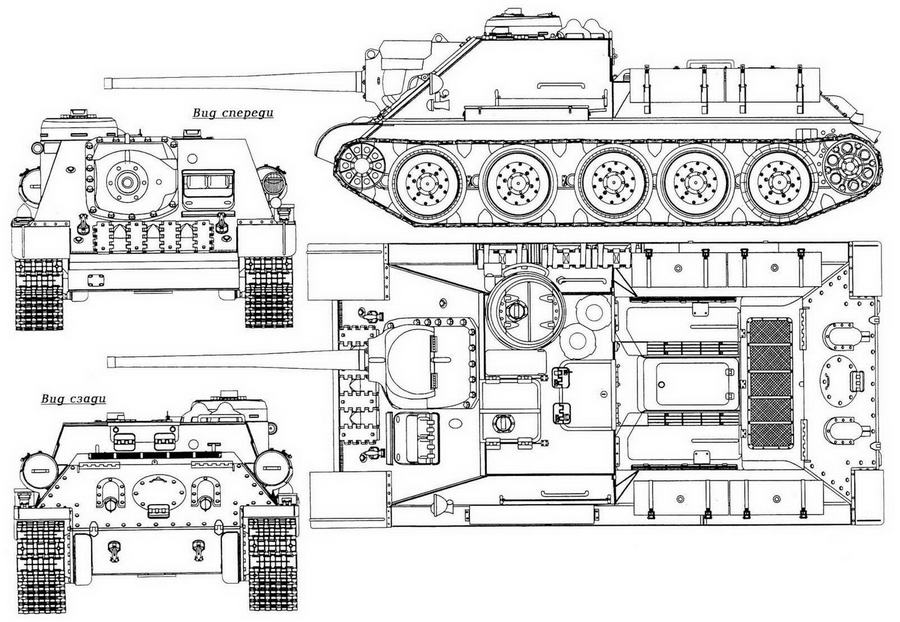

СУ-85М в корпусе СУ-100 ранних выпусков.
Для стрельбы из 85-мм самоходной пушки использовались штатные боеприпасы от 85-мм зенитной пушки обр. 1939 года:
— унитарный патрон с бронебойно-трассирующим тупоголовым снарядом (БР-365) с баллистическим наконечником с взрывателями МД-5 и МД-7;
— унитарный патрон с бронебойнотрассирующим остроголовым снарядом (БР-365К) с взрывателем МД-8;
— унитарный патрон с осколочной стальной гранатой (O-365К) с взрывателем КТМ-1;
— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-365П (принят на вооружение в феврале 1944 года).
По бронебойности орудие Д-5С на 57% превосходило пушку Ф-34 танка Т-34 и на 45% — гаубицу М-30 самохода СУ-122, что увеличивало дальность эффективной борьбы с немецкими танками в 1,5 раза. Боекомплект САУ состоял из 48 унитарных выстрелов, из них 19 бронебойных, 9 подкалиберных и 20 осколочно-фугасных. Кроме того, в боекомплект входили 1420 патронов (20 дисков) к двум пистолетам-пулеметам ППШ и 24 ручных гранаты Ф-1.
На СУ-85 устанавливалась радиостанция ЭРМ или 9РС и танковое переговорное устройство ТПУ-Збис-Ф.

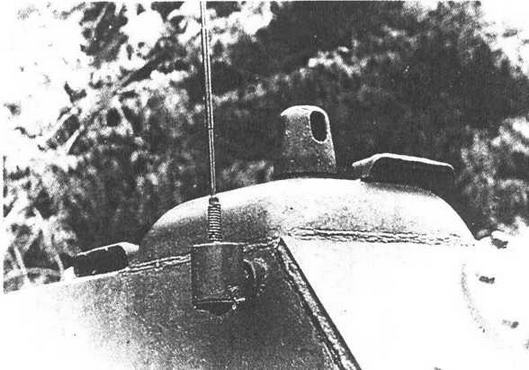

Командирская башенка с прибором 11ТК-5 и антенный ввод СУ-85.
Схема бронирования СУ-100.
Компоновка САУ аналогична компоновке СУ-122 и СУ-85. В отличие от последних, ходовая часть и моторно-трансмиссионная группа заимствованы у танка Т-34-85.
Отделение управления располагалось в носовой части САУ. В нем размещались сиденье механика-водителя, кулиса коробки передач, рычаги и педали приводов управления,контрольно-измерительные приборы, два баллона со сжатым воздухом, передние топливные баки, часть боекомплекта и ЗИП, аппарат ТПУ и др.
Боевое отделение находилось в средней части корпуса за отделением управления. В нем размещались вооружение с прицельными приспособлениями, основная часть боекомплекта, радиостанция, два аппарата ТПУ и часть ЗИП.
| Характеристики 85-мм снарядов | ||||
| Марка | О-365К | БР-365 | БР-365 К | БР-365П |
| Масса снаряда, кг | 9,54 | 9,2 | 9,34 | 5,35 |
| Начальная
| 793 | 800 | 800 | 1050 |
| Бронепробиваемость по нормали, мм на дистанции, м | ||||
| 500 | — | 111 | 101 | 143 |
| 1000 | — | 102 | 84 | 103 |
| 1500 | — | 93 | 69 | — |
| 2000 | – | 85 | 57 | – |
Справа от орудия было сиденье командира, за ним — сиденье заряжающего, слева от орудия — сиденье наводчика.
В крыше боевого отделения под двумя бронеколпаками крепились два вытяжных вентилятора.
Силовое отделение располагалось за боевым и отделялось от него съемной перегородкой.
В передней части силового отделения на подмоторной раме устанавливался двигатель. По обе стороны от него размещались водяные радиаторы, два топливных бака, два масляных бака и четыре аккумуляторные батареи — по две с каждой стороны. На левом водяном радиаторе монтировался масляный радиатор.
В кормовой части силового отделения за перегородкой находились главный фрикцион с вентилятором, коробка передач, бортовые фрикционы с тормозами, электростартер, бортовые передачи, два топливных бака и два воздухоочистителя.
КОРПУС САУ представлял собой жесткую броневую коробку, сваренную из катаных броневых листов.
Носовая часть корпуса была образована двумя наклонными листами, приваренными к литой передней балке. Машины поздних выпусков имели корпус с безбалочным носом. В верхнем лобовом листе имелись: вырез для установки пушки, отверстие для стрельбы из личного оружия и три отверстия, закрывавшиеся резьбовыми заглушками. Перед сиденьем механика-водителя в верхнем лобовом листе корпуса был входной люк, закрываемый броневой крышкой, в которой устанавливались приборы наблюдения.
В передней правой части крыши боевого отделения был сделан круглый вырез, по краю которого приваривался корпус командирской башенки. Для кругового наблюдения в стенках башенки имелось пять смотровых щелей, закрывавшихся защитными стеклами. Во вращавшейся на шариковой опоре крыше башенки находился люк с двухстворчатой крышкой и отверстием для смотрового прибора MK-IV в одной из створок. У САУ поздних выпусков, имевших башенки с одностворчатой крышкой, смотровой прибор устанавливался в неоткидывавшейся части. Крышки люков были унифицированы с соответствующими крышками танка Т-34-85.
В задней части крыши боевого отделения располагался люк-лаз, закрывавшийся одностворчатой крышкой — у машин ранних выпусков она двухстворчатая, как у СУ-85. В передней части крыши имелся люк панорамы с двухстворчатой крышкой. Между ним и командирской башенкой под продолговатым колпаком находился кронштейн стопора крепления пушки по-походному.
В кормовой стенке боевого отделения предусматривались отверстие для стрельбы из личного оружия и смотровая щель с защитным стеклом. В днище был люк запасного выхода, закрываемый крышкой.
