Суперлинкоры Сталина. «Советский Союз», «Кронштадт», «Сталинград»
Шрифт:
В соответствии с ТТЗ на корабле предусматривалось базирование четырех гидросамолетов — разведчиков-корректировщиков и установка двух катапульт, а также устройства для быстрого подъема самолетов с воды. Такой состав авиационного вооружения принимался во всех последовательно разрабатывавшихся вариантах эскизного и технического проектов, вплоть до конца 1938 года. Ангар располагался в кормовой части полубака и состоял из двух разделенных тамбуром секций (по два самолета в каждой). Секции ангара имели потолочные люки с закрытиями, через которые самолеты при помощи подъемных кранов правого и левого бортов должны были подаваться на катапульты. Такая схема надежно обеспечивала сохранность всех летательных аппаратов при стрельбе кормовой башни ГК. Краны предполагалось
При доработке проекта по замечаниям Наркомата ВМФ катапульта была перенесена в диаметральную плоскость, а обе секции ангара были почти вдвое обужены, после чего стали вмещать только два самолета (со сложенными крыльями), вывод которых на открытую палубу должен был осуществляться через двери в торцевой переборке полубака. Штатным местом размещения двух других самолетов стали катапульта и палуба юта в нос от нее, что серьезно ограничило углы обстрела третьей башни ГК.
На корабле должны были базироваться гидросамолеты КОР-2 разработки КБ Г.М. Бериева. Они представляли собой одномоторные двухместные монопланы — летающие лодки (масса 3 т, длина 10,5 м, размах крыльев 12 м, скорость более 350 км/ч, потолок до 8500 м, максимальная дальность полета — более 800 км, вооружение — два 7,62-мм пулемета и две 100-кг авиабомбы). Запас авиационного бензина (6 т) размещался под инертным газом во вкладной цистерне, находящейся в кормовой части корабля.

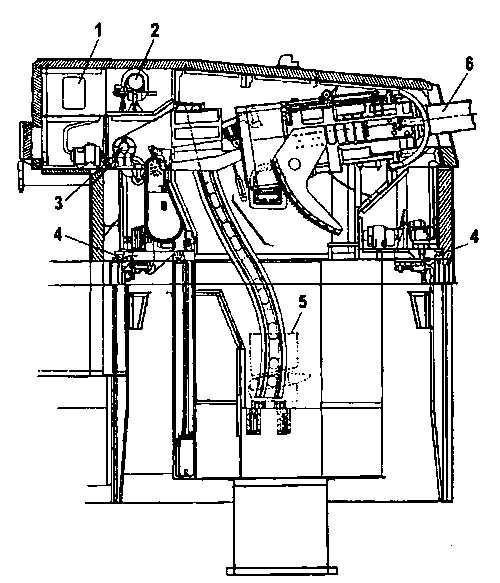

406-мм башенная артустановка МК-1:
1 — башенный центральный пост;
2 — дальномер ДМ-12;
3 — лебедка зарядника;
4 — шаровой погон;
5 — зарядник;
6 — качающаяся часть орудия.
Корабль должен был иметь четыре 90-см боевых и четыре 45-см сигнальных прожектора.
В ОТП предусматривался ряд приемников, передатчиков и радиостанций системы «Блокада-2», позволяющей поддерживать радиосвязь на расстояниях до 6000 миль. По ТТЗ корабль должен был иметь и «под-водно-звуковую связь с подводными лодками». Средства внутрикорабельной связи включили командно-трансляционную систему, прямую громкоговорящую связь мостиков, телефон, звонковую сигнализацию и пневмопочту. В состав штурманского вооружения корабля входили три гирокомпаса «Полюс», три магнитных компаса, два лага, два эхолота ЭМС-23, два радиопеленгатора, три автоматических прокладчика.

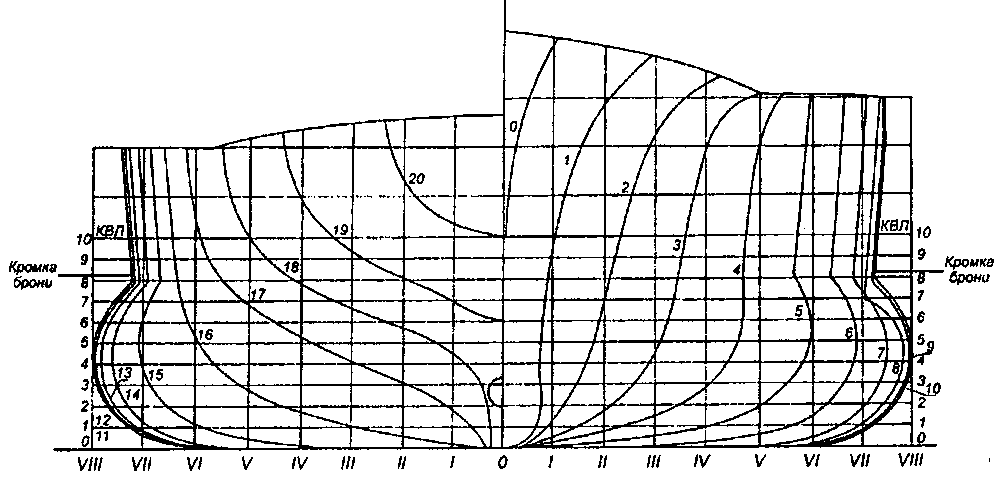

Проекция «корпус» теоретического чертежа линкора проекта 23

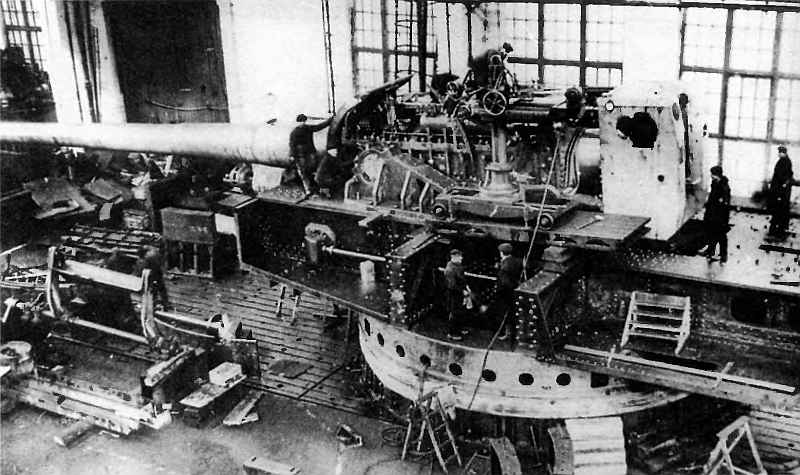

Опытное 406-мм/ 50 клб корабельное орудие в цехе Новокраматорского машиностроительного завода, 1939 г.
Боеприпасы корабельной артиллерии в экспозиции Центрального военно-морского музея в Санкт-Петербурге:
1 — 356-мм снаряд; 2 — 305-мм снаряд; 3 — пенал с полузарядом для 305-мм/52 клб орудия; 4 — 406-мм снаряд.
В ОТП (1939 год) на корабле предусматривались два комплекта химической дымаппаратуры ДА-10 и один паронефтяной ДА-1, а по постановлению КО от 4 июля 1940 года — два комплекта типа ДА и один комплект унифицированной дымаппаратуры № 2Б для постановки «нейтральных» завес.
Для зашиты от якорных мин
Согласно окончательно установленой схеме, бронирование корабля (по состоянию на середину 1939 года) функционально разбивалось на три основные группы:
— броня цитадели, обеспечивающая живучесть главной артиллерии и ГЭУ;
— броня оконечностей, обеспечивающая непотопляемость;
— местное бронирование. Протяженность цитадели, ограниченной броневыми траверзами (носовой — 230 мм, кормовой — 365 мм между верхней и средней палубами, ниже 75 мм), составляла 57 % длины корабля по КВЛ.
С целью повышения защищенности погребов башен ГК толщина брони главного пояса в сужающихся к оконечностям концевых частях цитадели принималась большей, чем в ее средней части (375 мм): в районах 1-й и 2-й башен ГК соответственно 420 и 390 мм, между ними — 406 мм, в районе 3-й башни — 380 мм. Вертикально ориентированные цементированные броневые плиты, наклоненные для улучшения бронестойкости на 5° к вертикали, устанавливались на стальную рубашку толщиной 14 мм.
К этой же группе можно отнести и барбеты башен ГК, которые в системе бронирования линкора оказались «слабым местом», несмотря на свою большую толщину — 425 мм, которая считалась предельной для катанных плит по возможностям их изготовления нашей броневой промышленностью того времени.
Горизонтальное бронирование цитадели включало экранированную сверху 25-мм палубой полубака и таким же по толщине ширстреком 155-мм гомогенную броню верхней палубы, а также 50-мм среднюю палубу «подхвата», которая должна была обеспечивать удержание заклепочных головок и отколов брони.
Выполненные расчеты показали, что главный пояс цитадели по всей своей длине на курсовых углах 40–50°, а носовой траверз — на всех курсовых углах не пробиваются 406-мм бронебойным снарядом на дистанциях более 84–88 кбт, а барбеты на дистанциях 35 кбт и более. Горизонтальное бронирование цитадели обеспечивало непроникновение через него такого же снаряда на дистанциях до 170 кбт и, кроме того, должно было защищать от 500-кг фугасных авиабомб. В нос от цитадели защита запаса боевой плавучести обеспечивалась 220-мм бортовой и 100-мм палубной броней, а также наклонным (60° к вертикали) вторым носовым траверзом (285–250 мм). В корму от цитадели отсек боевой плавучести ниже средней палубы (155 мм) имел 380-мм бортовую броню и 365-мм траверз, защищавшие находящиеся в его пределах приводы рулей от 406-мм бронебойных снарядов. Между средней и верхней палубами толщина брони траверза и борта (в районе 170–196 шп.) принималась равной 180 мм; предполагалось, что она, как и 220-мм броня носовой оконечности, сможет противостоять 406-мм фугасным снарядам.
Корабельный гидросамолет КОР-2 (опытный образец)
Общая протяженность бронированных отсеков, создающих запас боевой плавучести, составляла 78,2 % от длины корабля по КВЛ. В нос от них предусматривались 20-мм ледовый пояс (до самого форштевня) и 65-мм траверз и карапас, а в кормовой оконечности — только последний. Особенностью местного бронирования корабля явилась четырехугольная (с разваленными наружу стенками) форма боевой рубки — ГКП (стенки 425, крыша 250–125 мм, пол 70 мм, труба защиты проводов 400 мм). ГКП, таким образом, имел защиту от 406-мм бронебойных снарядов, тогда как у ЗКП (220 мм) их «держала» только крыша, а стенки защищали лишь от таких же фугасных.
