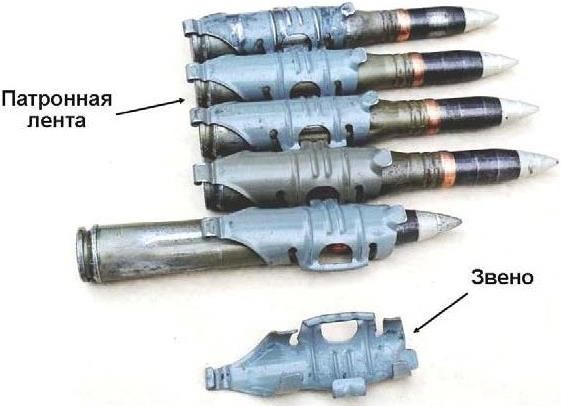

Устройство и эксплуатация зенитной самоходной установки ЗСУ-23-4 «Шилка»

Сойкин Юрий

Бл ок о хл ажд е н ия расположен в правой части основания и состоит из электродвигателя, редуктора и насоса.

Электродвигатель через редуктор вращает вал насоса производительностью 80 л/мин, который подает охлаждающую жидкость в систему охлаждения.

Охлаждающая жидкость: летом – вода с антикоррозийной присадкой, зимой – антифриз.

Б ак емкостью 85 л расположен в левом переднем отсеке АЗП-23.

В баке имеется окно с указателем уровня охлаждающей жидкости.

Для циркуляции жидкости в системе применяются гибкие резиновые шланги, защищенные снаружи проволочной оболочкой.

Включение системы охлаждения производится до открытия огня одним из 3 способов:

1) тумблером ОХЛАЖДЕНИЕ на рукоятке огня командира ЗСУ;

2) кнопкой ОХЛАЖДЕНИЕ на рукоятке управления блока Т-55 оператора поиска-наводчика;

3) предохранительным рычагом на спусковой педали оператора поиска-наводчика.

О включении системы свидетельствует загорание лампы ОХЛАЖДЕНИЕ на пульте командира.

При работе системы охлаждения жидкость по шлангам циркулирует по кожухам охлаждения стволов и сливается в бак, где она охлаждается.

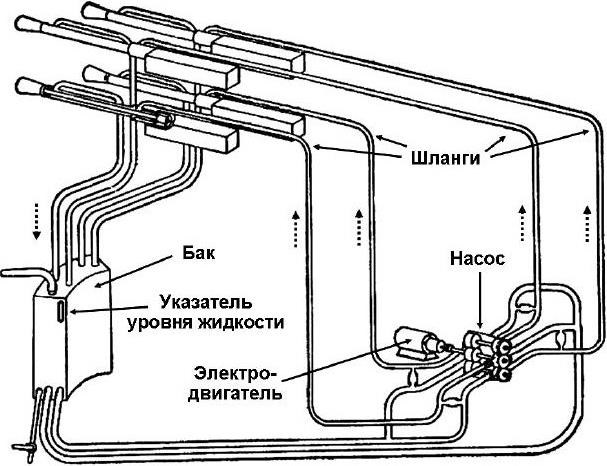

Рис. 2.22. Система охлаждения стволов

Система заряжания и перезаряжания служит для взведения подвижных частей автоматов. В ее состав входят система пневматической перезарядки и механизмы ручного заряжания и перезаряжания.

Основной является пневматическая перезарядка, а ручная – дублирующая.

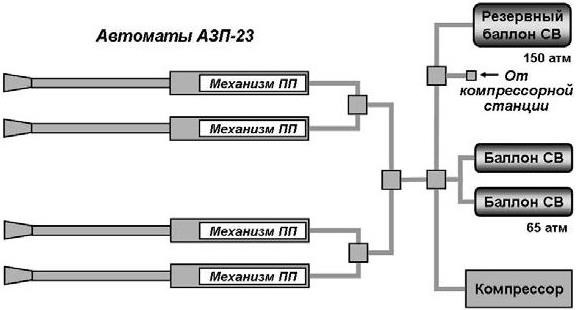

С исте ма п н е вма тичес ко й перез а ря дк и состоит из компрессора, 2 основных и 1 резервного баллонов сжатого воздуха, трубок и клапанов (рис. 2.23).

При работе системы компрессор нагнетает сжатый воздух давлением 65 атм. в основные баллоны. При нажатии кнопок ПЕРЕЗАРЯДКА любого из автоматов на пульте командира ЗСУ, сжатый воздух по трубопроводам поступает на механизм пневмоперезарядки автомата и отводит подвижные части в заднее положение (ставит затворную раму на шептало). При наличии осечного патрона он извлекается из патронника и попадает в звеньесборник.

Рис. 2.23. Система пневматической перезарядки

При отказе компрессора к системе подключается резервный баллон с давлением сжатого воздуха 150 атм.

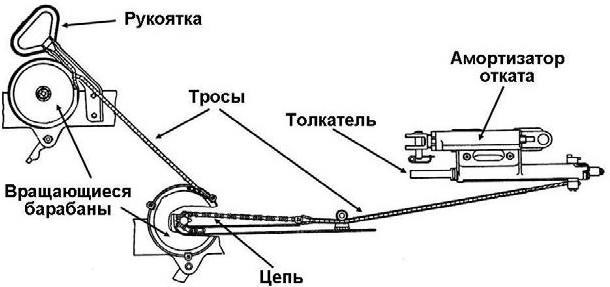

Мех ан из м руч но г о з а ря жан ия

и перез а ря жан ия устанавливается на каждом автомате. В его состав входят: рукоятка, тросы, вращающиеся барабаны, цепь и толкатель (рис. 2.24).

При работе механизма оператор вытягивает рукояткой трос до отказа. При этом тросы и цепь через барабаны перемещают толкатель, за счет чего подвижные части автомата отходят назад. Осечный патрон извлекается и попадает в звеньесборник.

Рис. 2.24. Механизм ручного заряжания и перезаряжания

Электрооборудование АЗП-23 служит для управления стрельбой автоматов, сигнализации их готовности к стрельбе, осуществления пневмозаряжания каждого автомата, управления работой системы охлаждения стволов, отсчета числа оставшихся патронов в каждой патронной коробке и поджига газовоздушной смеси в отсеке автоматов.

В состав электрооборудования входят пульт командира, рукоятка огня, спусковая педаль, счетчик остатка патронов, двигатель насоса системы охлаждения стволов, система поджига газовоздушной смеси и блокировки.

Пульт команд ир а обеспечивает управление и наблюдение за работой АЗП-23. На нем установлены все органы управления и сигнализации (рис. 2.25).

< image l:href="#"/>

Рис. 2.25. Органы управления АЗП-23

Ру ко ят ка о г н я командира ЗСУ (рис. 2.26) и спусковая педаль оператора поиска-наводчика (рис. 2.27) служат для включения системы охлаждения и открытия стрельбы.

Рис. 2.26. Рукоятка огня

Рис. 2.27. Спусковая педаль

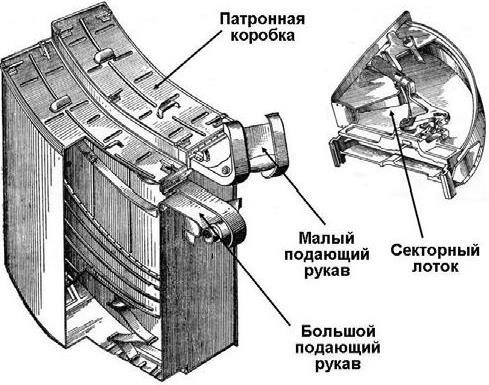

С четчи к о ст а т ка п а тр онов предназначен для отсчета количества патронов, оставшихся в патронной коробке.
