В отдельных моделях недорогих нагревателей сигнальная функция не предусмотрена вообще, а термовы-ключатель работает только в режиме аварийного предо-хранителя. Поэтому, ориентируясь на низкую цену, следует уточнить, сможет ли нагреватель хотя бы сделать предупреждение, прежде чем отключиться в самый неожиданный момент.
Если сигнализация все же предусмотрена, такой нагреватель все равно придется отключить. В данном случае функция автоматики предоставлена человеку и выбирать не приходится, иначе водонагреватель может просто сгореть. Радует тот факт, что подобная примитивная техника быстро вытесняется
Модели посложнее имеют более совершенные системы контроля, похожие на автоматику, и сами нагреватели менее зависимы от колебаний и перепадов давления в подводящей магистрали.
При увеличении температуры воды выше установленного предела (в моделях без смесителя он может составлять 50 или даже 45 °С) термовыключатель размыкает электрическую цепь и нагрев прекращается до тех пор, пока температура не понизится, после чего включение происходит автоматически. Этот цикл повторяется до того момента, пока поток воды не будет отрегулирован соответствующим образом или не отключится один из нагревательных элементов.
Такая полуавтоматическая схема работы все же не вполне удобна – она еще требует каких-то действий, если постоянное колебание температуры на 2–5, а то и на 10 °С не устраивает владельца дома.
Более плавно и уже совсем без участия человека реагируют на изменение обстановки проточные электронагреватели современного типа. Когда водоразбор не-ожиданно увеличивается и давление в общей сети падает, они могут автоматически настроить мощность своих нагревательных элементов и перегрева воды вообще не происходит. В обратном случае, когда давление потока неожиданно возрастает, включается дополнительная спираль и температура нагреваемой воды остается на установленном уровне.
Серьезные агрегаты используют в своей работе встроенную накопительную емкость и предназначены для мини-централизованного обеспечения горячей водой всего дома.
Большинство моделей серьезных производителей имеют клапан для защиты от избыточного давления. Его применение позволяет не закрывать вентиль на подводке всякий раз, как нагреватель отключается.
Хорошим тоном считается также бесступенчатый регулятор и автоматическое поддержание заданной температуры.
Режимы мощности и несколько нагревательных элементов (ТЭНов), как правило, обеспечивают достаточно широкий диапазон температур на выходе (от 30 до 70 °С).
Кроме хороших рабочих характеристик, современные модели накопительных водонагревателей имеют еще и эффектный дизайн (например, в виде башни), а их емкость достигает 200 л – этого достаточно для водоснабжения 2–3-этажного коттеджа.
Электрическая схема накопительного водонагревателя обычно включает в себя несколько независимых термосопротивлений, которые снижают потребление электроэнергии при экономичном режиме. Если последний обозначен в паспорте изделия как отдельный режим работы, нагреватель можно считать гарантированным от образования накипи – нагрев воды до 50–55 °С, реализуемый в режиме экономии, практически не допускает ее появления. В качестве меры защиты от образования накипи могут применяться также встроенные фильтры, смягчающие воду, и специальные покрытия нагревательных элементов.
Решив приобрести настенный электрический водонагреватель, следует помнить, что подключение к электросети
Читая инструкцию к прибору, необходимо обратить внимание на то, все ли условия подключения соблюдены (определенная сила тока в розетке, соответствие диаметра проводов силе тока и т. д.). При эксплуатации приборов данного вида следует помнить, что сначала производится включение воды, а уже затем – нагрев.
Комбинированные нагреватели
Такие нагреватели наиболее рациональны, поскольку обеспечивают и отопление дома, и подачу горячей воды. Но и стоят они недешево. Наиболее популярным прибором подобного типа является АГВ (автоматический газовый нагреватель).
По принципу устройства все комбинированные си-стемы можно отнести к емкостным, или накопительным: нагретая вода для системы отопления находится в расширительном баке, где проходит также теплообменник системы ГВС (горячего водоснабжения).
Таким образом, нагревая воду для одного контура, емкостный газовый котел одновременно обеспечивает нагрев воды для другого. В ряде моделей котлов предусмотрен также раздельный нагрев того или иного контура.
Комбинированные устройства имеют сложную инженерную конструкцию с несколькими степенями защиты (рис. 56). Для них обязательно присоединение к вентиляционному отверстию или дымоходу, через который выводятся продукты сгорания.

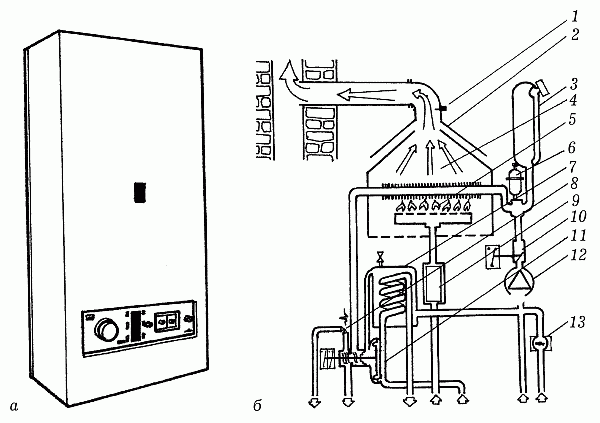

Рис. 56. Современный газовый котел: а – внешний вид; б – схема работы: 1 – устройство контроля; 2 – прерыватель тяги; 3 – расширительная емкость; 4 – теплообменник; 5 – газовая горелка; 6 – воздушный вентиль автоматический; 7 – теплообменник системы водоснабжения; 8 – предо-хранительный клапан; 9 – арматура подачи газа; 10 – устройство, предотвращающее потерю отопительной воды; 11 – устройство управления («только подогрев», «только отопление» или «подогрев и отопление»); 12 – насос циркуляционный; 13 – наполнительный вентиль
Существуют и более сложные конструкции, в которых возможен отвод продуктов сгорания через наружную стену, в таких котлах применяется специальный вытяжной вентилятор, который одновременно ускоряет теплообмен. В некоторых моделях котлов, рассчитанных на больший разбор горячей воды, проточный нагрев имеет отопительная вода, которая нагревается, проходя через накопительный бак горячего водоснабжения.
Монтаж системы водопровода
Монтировать систему водопровода без системы отопления несколько проще.
Конструкторских решений прокладки водопровода много. Здесь речь пойдет о 2 видах: традиционной, с накопительной емкостью вверху, и менее популярной, с накопительной емкостью внизу.
Водопровод прокладывают из труб диаметром 15 и 10 мм: первые нужны для монтажа основных линий, а трубы меньшего диаметра – для подведения к различным приборам.
Соединительные приспособления и запорная арматура такие же, как и при проведении системы водяного отопления. Принципы соединения и укладки труб тоже аналогичны.
