Крыша силового отделения съемная и состоит из передней неподвижной части и задней подъемной части, которая соединяется с передней с помощью петель и торсиона. Крыша открывается усилием одного человека и в поднятом положении стопорится стяжкой. В передней части крыши имеются входные жалюзи, закрытые сверху съемными металлическими сетками.

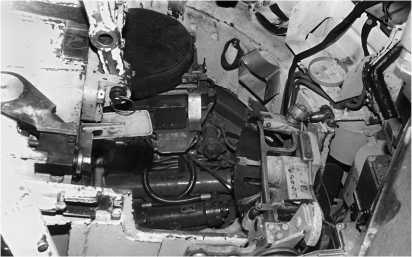

Элементы механизма подачи механизма заряжания танка Т-80Б. Слева — казенник пушки, внизу — левое ограждение пушки с установленным на нем механизмом улавливания экстрактированного поддона, вверху — сиденье командира

танка.

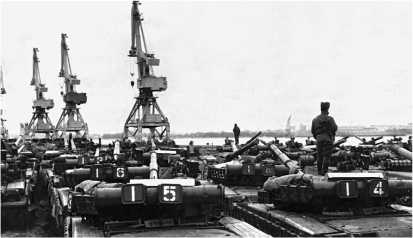

Последние часы на немецкой земле. Т-80БВ в ожидании погрузки в порту г. Ростока. Январь 1991 года.

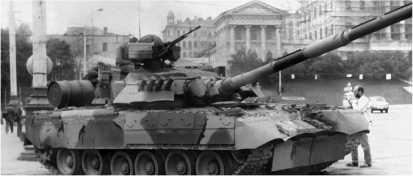

Танк Т-80УД из состава Кантемировской танковой дивизии на Боровицкой площади в Москве в дни августовского путча 1991 года.

В состав вооружения танка Т-80Б входят: 125-мм гладкоствольная пушка 2А46М-1; 7,62-мм спаренный пулемет ПКТ; 12,7-мм танковый пулемет «Утес» (НСВТ-12,7); боеприпасы к пушке и пулеметам; механизм заряжания; система управления огнем 1АЗЗ; комплекс управляемого вооружения 9К112-1; ночной прицел ТПНЗ-49.

Пушка установлена в башне танка на цапфах. Амбразура башни спереди закрыта бронировкой, прикрепленной к люльке болтами и прикрытой снаружи чехлом. Масса качающейся части пушки без бронемаски и стабилизатора составляет 2443 кг. Боевая скорострельность — 6–8 выстр./мин. Дальность прямого выстрела (при высоте цели 2 м) бронебойно-подкалиберным снарядом — 2120 м. От установленной на части танков Т-80Б пушки 2А46-2 пушка 2А46М-1 отличается главным образом симметричным расположением тормозов отката и быстроразъемным соединением ствола с казенником. Внешне ее можно «вычислить» по наличию на стволе места «под ключ».

Боекомплект к пушке состоит из 38 выстрелов с бронебойно-подкалиберными, осколочно-фугасными, кумулятивными и управляемыми снарядами. Из них: 28 выстрелов размещаются в конвейере М3 в любом соотношении; 7 — в отделении управления и 5 в боевом отделении.

Зенитно-пулеметная установка предназначена для стрельбы по воздушным и наземным целям на дальностях до 2000 м. Установка обеспечивает круговой обстрел при углах наведения пулемета в вертикальной плоскости от —5 до +75°. Размещена установка на командирской башенке. Для стрельбы из пулемета применяются патроны калибра 12,7 мм: бронебойно-зажигательные Б-32 и бронебойно-зажигательно-трассирующие БЗТ-44.

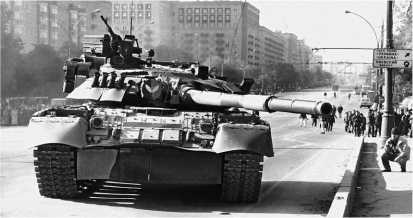

Танк Т-80УД на Кутузовском проспекте. Москва, 4 октября 1993 года.

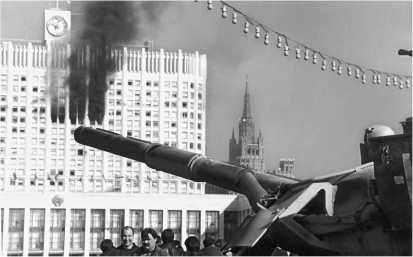

Танк Т-80УД после обстрела «Белого дома». Москва, 4 октября 1993 года.

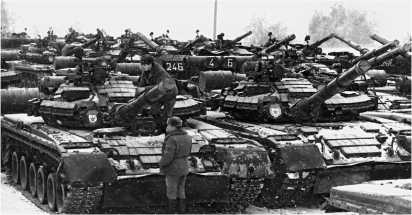

В чистое поле была выведена из Германии 10-я гвардейская танковая Уральско-Львовская ордена Октябрьской Революции, Краснознаменная, орденов Суворова и Кутузова добровольческая дивизия имени Маршала Советского Союза Р.Я. Малиновского. Воронежская область, февраль 1994 года.

Особенностью конструкции танка Т-80Б является наличие механизма заряжания. Механизм заряжания — это гидроэлектромеханический комплекс, предназначенный для автоматического заряжания пушки любым из применяемых типов выстрелов.

Цикл

заряжания начинается с установки рычага переключения баллистик в положение, соответствующее заданному типу выстрела, и нажатия кнопки М3 на прицеле-дальномере. При этом включается исполнительный двигатель гидронасоса М3. Рычаг механизма подачи поджимается в нижнее положение, конвейер начинает вращаться. При подходе лотка с выбранным типом выстрела к линии заряжания конвейер тормозится и останавливается. Одновременно с вращением конвейера пушка стопорится на угле заряжания гидромеханическим стопором, и лоток с выстрелом подается на линию досылания. На линии досылания происходит раскрытие лотка и досылание выстрела в камору пушки. Клин затвора пушки закрывается. В поле зрения прицела высвечивается зеленый индекс, сигнализирующий о том, что пушка заряжена. При возврате цепи досылателя происходит перекладка поддона из улавливателя в освободившийся лоток. Рычаг механизма подачи возвращает пустой лоток в нижнее положение, и пушка, расстопариваясь, идет в согласованное положение с линией прицеливания. Цикл заряжания окончен, пушка готова к производству выстрела. Из-за особенностей своей конструкции механизм заряжания бескассетного типа танков Т-80 и Т-64 получил название «Корзина».

Установленная на танке Т-80Б система управления огнем (СУО) 1АЗЗ предназначена для обеспечения ведения эффективного огня из пушки и спаренного с ней пулемета по танкам и другим бронированным целям противника, движущимся со скоростями до 75 км/ч, по малоразмерным целям (ДОТ, ДЗОТ и др.) и по живой силе при стрельбе с места и с ходу, при скоростях до 30 км/ч, на дальностях действительного огня пушечного и пулеметного вооружения как при прямой видимости целей через прицел-дальномер, так и с закрытых огневых позиций.

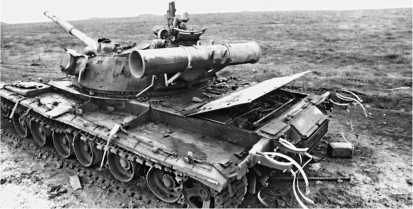

Подбитый российский танк Т-80Б. Окрестности пос. Толстой-Юрт, январь 1995 года.

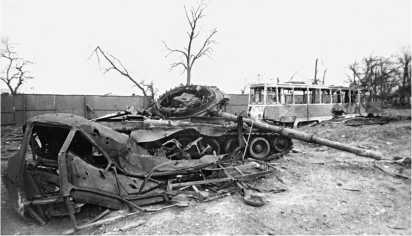

Российский танк Т-80БВ, подбитый у трамвайного парка в Грозном. Весна 1995 года.

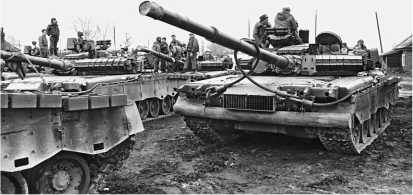

Из Чечни к месту постоянной дислокации возвращается первый эшелон с личным составом и боевой техникой (танки Т-80БВ) 81-го гвардейского мотострелкового полка. Апрель 1995 года.

Комплекс управляемого вооружения 9К112-1 «Кобра», установленный в танке Т-80Б, предназначен для обеспечения ведения эффективного огня из пушки управляемыми снарядами по танкам и другим бронированным целям противника, движущимся со скоростями до 75 км/ч, а также для стрельбы по малоразмерным целям (ДОТ, ДЗОТ) и др., с места и с хода, при скоростях движения до 30 км/ч, на дальностях до 4000 м, при условии прямой видимости цели через прицел-дальномер 1Г42.

Комплекс 9К112-1 функционально связан с СУО 1АЗЗ. Комплекс обеспечивает:

— возможность одновременной стрельбы управляемыми снарядами в составе роты танков по близкорасположенным целям, в том числе стрельбу из двух танков одновременно по одной и той же цели (при интервале между стреляющими танками по фронту не менее 30 м) при работе радиолиний на различных литерных частотах и кодах;

— стрельбу управляемыми снарядами в диапазоне углов вертикального наведения от —7 до + 11° и при крене танка до 15°, а также стрельбу над водной поверхностью;

— возможность стрельбы по вертолетам на дальностях до 4000 м при наличии обнаружения вертолета на дальности не менее 5000 м и при скорости цели до 300 км/ч и высоте до 500 м.
