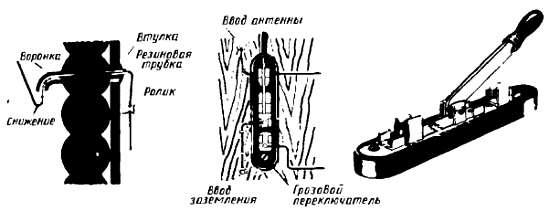

Рис. 26. Оборудование вводов антенны и заземления и установка грозового переключателя
В отверстие для антенного ввода с наружной стороны вставь фарфоровую воронку, а с внутренней — втулку. Вставь в них резиновую, поливинилхлоридную или иную изоляционную трубку, а через трубку пропусти конец провода снижения. Если нет фарфоровых воронки и втулки, можно обойтись одной изоляционной трубкой.
Провод
Зачем нужен грозопереключатель? Чтобы отводить в землю электрические заряды, возникающие в проводах наружной антенны под действием различных атмосферных явлений. Когда приемником не пользуются, антенна должна быть заземлена — нож грозопереключателя устанавливают в верхнее положение. Перед началом радиопередач нож грозопереключателя перекидывают вниз, переключая заземление на приемник. Если к радиопередаче начинают примешиваться значительные трески, являющиеся признаком приближения грозы (в это время заряды из антенны уходят в землю через искровой промежуток), радиоприем желательно прекратить, а антенну заземлить. При этом приемник перестает работать, а создающиеся в антенне электрические заряды через нож переключателя стекают в землю, не причиняя вреда ни приемнику, ни слушателю.
Этих предосторожностей вполне достаточно, чтобы не иметь неприятностей от наружной антенны во время грозы.
Комнатная антенна. Для приема сигналов местной или отдаленной мощной радиовещательной станции можно пользоваться также комнатной антенной. Для ее устройства нужно в углах комнаты под потолком привернуть фарфоровые ролики и натянуть между ними изолированный или голый провод. Его можно протянуть вдоль одной, двух, трех или всех четырех стен комнаты. Один из концов провода пойдет вниз, к приемнику. Такая антенна будет тем лучше, чем длиннее ее провод; и чем выше над землей находится комната.
Можно также соорудить спиральную комнатную антенну (рис. 27), представляющую собой изолированный или голый провод длиной 10–15 м, свитый в спираль на круглой болванке. Спиральную антенну нужно подвесить на шнуре или капроновой леске между стенами комнаты. Снижение к радиоприемнику можно слетать от любого конца или витка спирали. Грозопереключатель для комнатной антенны не нужен.
Рис. 27. Комнатная спиральная антенна
Прежде чем приступить к сборке твоего первого радиоприемника, предлагаю тебе заняться сборкой опытного детекторного приемника. Главное достоинство такого варианта простейшего радиоприемника заключается в том, что в нем легко делать любые изменения и дополнения, исправлять ошибки путем переключения соединительных проводников, поскольку
Для такого приемника понадобятся (рис. 28): катушка индуктивности, стержень из феррита марки 400НН или 600НН диаметром 7–8 мм и длиной 120–140 мм (такие стержни используют для магнитных антенн транзисторных приемников), полупроводниковый точечный диод, который в приемнике будет детектором, несколько конденсаторов постоянной емкости и головные телефоны.

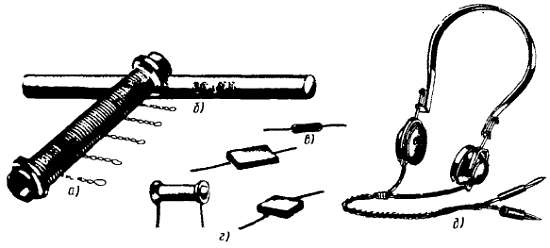

Рис. 28. Самодельная катушка индуктивности (а), ферритовый стержень (б), точечный диод (в), конденсаторы (г) и головные телефоны (д), необходимые для опытного приемника
Катушку индуктивности сделай сам. Остальные детали готовые. Диод может быть любым из серий Д9, Д2. Конденсаторы также любых типов — слюдяные, керамические или бумажные емкостью от нескольких десятков до нескольких тысяч пикофарад (сокращенно: пФ). Головные телефоны высокоомные, т. е. с обмотками сопротивлением 1500–2200 Ом, например типа ТОН-1 или ТА-4. Несколько позже, когда приступишь к экспериментам, нужны будут некоторые другие детали и материалы.
Для катушки потребуется обмоточный провод марки ПЭВ-1 (Провод с Эмалевой Высокопрочной изоляцией в один слой), ПЭВ-2 (то же, но с изоляцией в два слоя) или ПЭЛ (Провод с Эмалевой Лакостойкой изоляцией) диаметром 0,15-0,2 мм. Обмоточные провода этих марок и их диаметр обозначают так: ПЭВ-1 0,15, ПЭВ-2 0,18, ПЭЛ 0,2. Годятся обмоточные провода и других марок, например ПБД — с изоляцией из двух (буква Д) слоев хлопчатобумажной пряжи (буква Б), или ПЭЛШО с эмалевой лакостойкой изоляцией и одним (буква О) слоем натурального шелка (буква Ш). Важно лишь, чтобы изоляция провода была непопорченной, иначе между витками катушки может возникнуть замыкание, чего допускать нельзя.
Внутренний диаметр каркаса катушки, склеенный из писчей бумаги в 3–4 слоя, должен быть таким, чтобы в него с небольшим зрением входил ферритовый стержень. В связи с этим условием советую тебе ферритовый стержень использовать в качестве болванки для заготовки каркаса катушки. Делай это так.
Предварительно обверни стержень одним-двумя слоями тонкой бумаги, чтобы в дальнейшем к нему не прикрепился каркас. Затем обверни стержень один раз полоской писчей бумаги шириной около 100 мм. Внутреннюю сторону оставшейся части бумаги намажь тонким и ровным слоем клея БФ-2, плотно закатай в нее стержень и, не снимая каркас со стержня, немного подсуши его. Когда каркас подсохнет, сними его со стержня, удачи бумажную прослойку и досуши в теплом месте - готовый каркас должен быть жестким.
Прежде чем катушку наматывать, вставь в каркас стержень. Провод сильно не натягивай, иначе каркас сожмется и из него будет трудно вытащить стержень. Всего на каркас надо намотать в один ряд 300 витков провода, делая через каждые 50 витков отводы в виде петель. Получится однослойная шестисекционная катушка индуктивности с двумя крайними выводами и пятью отводами. Чтобы крайние витки провода готовой катушки не спадали, закрепи их на каркасе колечками, нарезанными из резиновой или поливинилхлоридной трубки, или обмотай нитками. Дополнительно витки провода катушки можно скрепить тонким слоем клея БФ-2. Концы каркаса аккуратно подрежь острым ножом.
