Француз Жан Бодо, тот самый механик из Парижа, который предложил, как вы помните, кодировать буквы и цифры 5-разрядным двоичным кодом, оказался удачливее всех.
Ж. Бодо родился 11 сентября 1845 г. в тихом провинциальном городке в департаменте Марна (Франция). Его семья не отличалась знатностью рода: отец тачал штиблеты и сапоги своим согражданам, мать была портнихой. Однако родители сумели дать сыну образование. Еще в школе Жан проявил способности к точным наукам, в частности к механике. Это увлечение привело его в 1869 г. в Париж, где он был принят на работу служащим в управление телеграфными линиями.
Благополучно начавшуюся
Исход войны оказался драматичным для Франции. В 1871 г. был подписан унизительный для нее Франкфуртский мир. Потрясенный прусским нашествием 26-летний Жан Бодо решил не возвращаться в Париж и, демобилизовавшись из армии, уехал в город Бордо и поступил там на телеграф. Однако расставание с Парижем оказалось недолгим. Выдающиеся способности молодого механика были быстро замечены, и уже в 1872 г. управляющий телеграфом содействовал переводу Бодо снова в Париж, на центральный телеграф. Вновь начинается парижский, на этот раз поистине блестящий период деятельности французского изобретателя.
...Париж. Уже два года работает Бодо на центральном телеграфе. Он полон честолюбивых замыслов и желания усовершенствовать телеграфный аппарат. Бодо уже пришел к твердому и окончательному выводу об оптимальности разработанного им 5-разрядного двоичного кода для передачи телеграфных сигналов. Взяв этот код за основу, он напряженно искал пути более эффективного использования телеграфного провода. Как подключить к проводу сразу два аппарата, чтобы они не мешали один друг ому?
– такая мысль неотступно преследовала его.
1874 г. принес французскому механику небывалый успех. Запатентована первая в мире двухкратная система телеграфирования. Достижение означало, что отныне но одному, подвешенному на опорах проводу (вторым проводом, напомним, была земля) могли одновременно и независимо работать два аппарата. Изобретатель не останавливается на этом. Через два года, в 1876 г., он предлагает пятикратную систему телеграфирования. Теперь к одному проводу подключается сразу пять аппаратов. В 1877 г. вводится в действие первая в мире линия многократного телеграфирования Париж-Бордо. С этого времени многократный телеграф начал победное шествие по всему свету.
Всю свою жизнь Жан Бодо улучшал телеграфную аппаратуру. Его заслуги признаны и оценены потомками. В его честь названа единица скорости телеграфирования - Бод, определяемая как одна элементарная посылка (импульс) тока за 1 с. Почти целый век, вплоть до 50-х годов XX столетия, изобретение Бодо в его первозданном виде исправно служило людям, а сейчас на его основе создаются самые совершенные системы передачи цифровой информации.

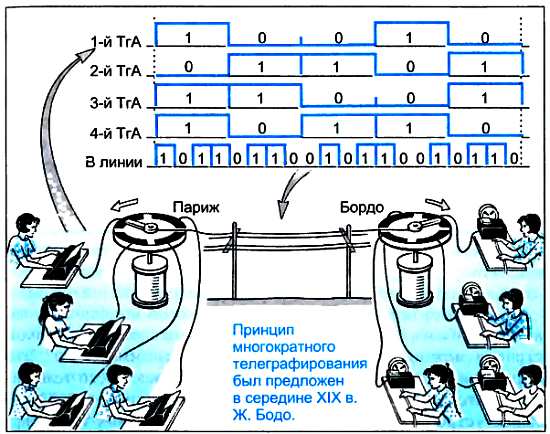

Принцип использования телеграфной линии сразу несколькими аппаратами был довольно прост. На передающей и приемной станциях устанавливались абсолютно одинаковые устройства, их называли распределителями. Распределитель представлял собой круглый диск, на котором укреплялись неподвижные контакты-ламели. К каждой ламели подключался свой телеграфный аппарат (ТгА, см. рисунок).
Кроме
Очевидно, связать передающий и приемный аппараты друг с другом можно только тогда, когда щетки обоих распределителей одновременно пройдут по ламелям, принадлежащим этим аппаратам. Чтобы не путаться, аппараты на передаче и приеме подключают к идентичным ламелям.
Вы, вероятно, уже сообразили, что главное здесь - вращение щеток распределителей с одной и той же скоростью. И начинать свое вращение они должны, конечно же, с одинаковых положений, например с первых ламелей. Если не выполнить последнее условие и, скажем, заставить передающую щетку начать движение с первой ламели, а приемную щетку - со второй, то 1 -й аппарат на передающей станции окажется связанным со 2-м аппаратом на приемной станции, 2-й передающий аппарат - с 3-м приемным аппаратом и т.д. Возникает полная неразбериха, образно говоря, испорченный телефон.
Вращение щеток с одной и той же скоростью называется синхронным (от греческого oo - одновременный), а при совпадении их начальных положений еще и синфазным.
Что же можно успеть передать и принять за тот миг, пока аппараты подключены к проводу? Да практически все, что нужно. Взгляните на рисунок. Двоичные импульсы поступают с телеграфных аппаратов каждый своим чередом, со своей скоростью. И за то время, пока на каждом аппарате "стоит" свой импульс, щетка передающего распределителя успевает поочередно "опросить" все аппараты. Следовательно, за этот промежуток времени по проводу передаются "кусочки" импульсов от всех аппаратов.
Вас тревожит, что импульсы в телеграфной линии оказались "укороченными"? Ну, это не беда. Как говорится, "в тесноте, да не в обиде". Электромагниты приемников все равно успеют зафиксировать их. Зато однопроводная телеграфная линия стала использоваться эффективнее: ведь теперь по ней могут "переговариваться" одновременно, не мешая друг другу, несколько пар абонентов.
Обратите внимание, скорость передачи двоичных цифр в телеграфном проводе возросла - она стала больше той, которая имела бы место при подключении к проводу только одного передатчика и одного приемника (в примере на рисунке - в 4 раза).
А сколько телеграфных аппаратов можно подключить таким способом к одному проводу или, иными словами, до какой степени можно "укорачивать" передаваемые импульсы? Это определяется несколькими факторами. Прежде всего тем, какой длительности импульсы способно зарегистрировать приемное устройство. Во времена Бодо в приемниках телеграфных аппаратов использовались электромагниты. Ясно, что они не могли фиксировать очень короткие импульсы, поэтому к проводу нельзя было подключать более 5-9 телеграфных аппаратов. Скорость передачи двоичных цифр в линии была невысока - 75-100 бит/с. Вот и успевали за минуту передать лишь 800-1200 букв или других знаков. Современные же электронные устройства регистрации умеют "ловить" чрезвычайно короткие импульсы, например такие, которые образуются лишь при скоростях в сотни мегабит в секунду.
