107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Коллектив авторов

Корпус вертлюга (рис. 25) представляет собой цельную фигурную деталь 66, имеющую в верхней части два долевых цилиндрических отверстия а для штоков амортизатора, а в нижней части, по краям, две проушины б для винта поворотного механизма. В верхней части слева (если смотреть сзади) имеется выступ, в срезанной части которого сделано гнездо д (в виде ласточкина хвоста) для установки хвостовика прицела и, кроме того, долевое цилиндрическое отверстие е, в котором монтируется зажим для крепления прицела. Гнездо д и отверстие е имеют общую долевую щель ц для движения по ней ползупка зажима (крепления прицела), который состоит из пустотелого винта 67 (рис. 25б) с гайкой ползунка 91 и двуплечей ручки 68 с пружиной 69. Гайка ползунка 91

навернута на винт 67, а сам ползунок выходит в щель паза прицела. В свою очередь весь зажим для крепления прицела укреплен в долевом цилиндрическом отверстии е при помощи крышки 92 и стопорного винта 93. Следовательно, при вращении маховика М винта 67 последний будет вращаться, а гайка с ползунком 91 будет иметь только поступательное движение. Хвостовик прицела (рис. 32) имеет такую же прорезь, как и профиль ползунка (с некоторым уклоном по отношению к щели). Клинообразный хвостовик прицела затягивается в своем гнезде ползунком, скользящим по прорези хвостовика. Таким образом, вставленный в гнездо-паз д хвостовик прицела при заходе в прорезь его ползунка будет затягиваться последним. Для окончательной затяжки прицела необходимо вытащить вперед двуплечую складную ручку 68 и, согнув ее в колене, вложить в прорезь маховика М для затягивания винта 67, что обеспечит надежное крепление прицела. После этого ручку 68 вынуть из паза, снова выпрямить в колене и отпустить, благодаря чему она, под действием сжатой пружины, снова войдет внутрь винта 67. Во время стрельбы, после каждых трех-четырех выстрелов, проверять при помощи ручки 68 и маховика М состояние поджима прицела в пазу. Если при этом будет обнаружено ослабление винта 67, то последний нужно снова затянуть указанным выше способом. Несоблюдение этого указания повлечет за собой порчу прицела.

а

б

в

г

д

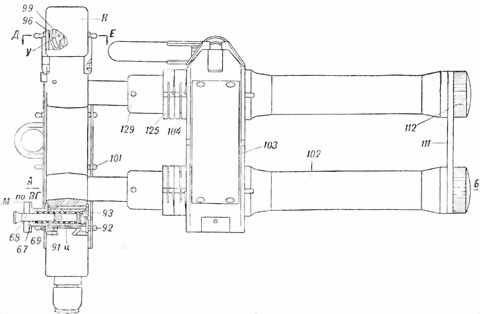

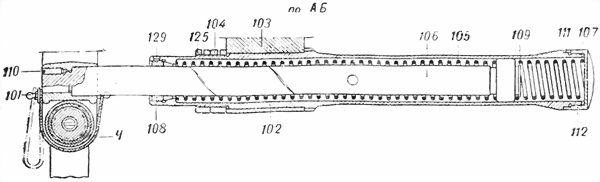

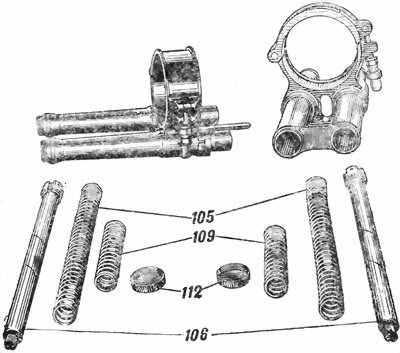

Рис. 25. Вертлюг с амортизатором:

а — вертлюг; б — уровень вертлюга и механизма крепления прицела; в — амортизатор; г — уровень вертлюга; д — амортизатор с обоймой и детали амортизатора (общий вид); 66 — корпус вертлюга (3-21); 67 — винт (3-46); 68 — ручка (3-43); 69 — пружина (3-45); 91 — гайка ползунка (3-48); 92 — крышка (3-49); 93 — стопорный винт (3-77); 95 — винт (3-34); 96 — стопорный винт (3-38); 99 — винт (З-ЗЗ); 101 — кнопка (3-63); 102 — цилиндр амортизатора (3–1); 103 — обойма (сб. 3–1); 104 — гайка (3-20); 105 — пружина большая (3–4); 106 — шток (3–5); 107 — кольцо-прокладка (3-26); 108 — втулка (3–2); 109 — малая пружина (3-25); 110 — стопорный винт (3-24); 111 — соединительная планка (3-27); 112 — крышка (3-28); 125 — контргайка (3-20); 129 — стопорный винт (3–3); М — маховик винта; У — уровень (сб. 3–7); К — кожух (колпак уровня) (сб. 3-14); Ч — чехол винта поворотного механизма (3-61); а — цилиндрические отверстия для закрепления штоков амортизатора; б — проушины для винта поворотного механизма; г — зажим; д — гнездо для установки прицела; е — отверстие для монтажа механизма крепления прицела; ц — щель для ползунка.

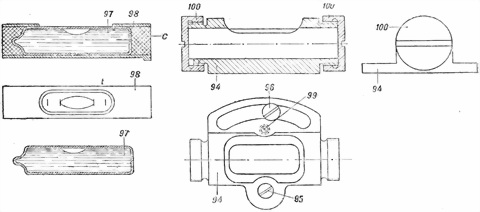

Рис. 26. Уровень:

94 — корпус уровня (3–3); 95 — винт (3-34); 96 — стопорный винт (3-33); 97 — стеклянная ампула уровня (3-29); 98 —

оправа уровня (3-30); 100 — колпачок (3-32); С — сосок оправы уровня.

С правой верхней стороны корпуса вертлюга (если смотреть сзади) на площадке крепится уровень У (рис. 25б). При помощи уровня и механизма горизонтирования (см. п. 13 и 14) вертлюг и стол угломера прицела приводятся в горизонтальное положение.

Уровень (рис. 25б и 26) состоит из корпуса уровня 94, который крепится на площадке винтами 95 и 96. Площадка вертлюга, на которой располагается основание корпуса уровня 94, имеет уклон, который позволяет установить уровень в горизонтальное положение при проверке, путем вращения основания вокруг винтов 95 и 96 по дуговой прорези; при этом винты 95 и 96 должны быть ослаблены, после выверки они снова должны быть укреплены. О способе и порядке проверки уровня будет сказано в главе V, п. 29.

Уровень состоит (рис. 26) из стеклянной ампулы 97, вставленной в оправу 98, которая в свою очередь вставляется в корпус уровня 94, для чего она просовывается в проушины корпуса так, чтобы сосок С оправы вошел в соответствующую прорезь корпуса уровня. После этого на проушины корпуса уровня навертываются колпачки 100. Собранный уровень закрывается кожухом К (рис. 25б), смонтированным на корпусе вертлюга. В лобовой и задней части корпуса вертлюга ввертывается по четыре кнопки 101 (рис. 25б) для крепления чехла поворотного механизма.

17. Сборка и разборка уровня на вертлюге

(рис. 26)

Уровень разбирается только для замены разбитой стеклянной ампулы.

Разборка

1. Вывернуть винты 95 и 96 и снять корпус уровня с площадки.

2. Свернуть колпачки 100.

3. Вытолкнуть оправу 98 со стеклянным уровнем 97 из корпуса уровня.

Сборка

Сборка производится в обратном порядке. Проверка уровня производится по поперечному уровню прицела, для чего, установив прицел в паз вертлюга на двуноге и поджав его при помощи механизма горизонтирования, подвести пузырек поперечного уровня прицела строго на середину, после чего ослабить винты 95 и 96 и, вращая уровень на площадке в пределах дуговой прорези основания уровня, установить пузырек уровня вертлюга на середине. После этого снова зажать винты 95 и 96 и застопорить корпус на площадке винтом 99.

18. Разборка и сборка механизма крепления прицела

Разборка механизма крепления прицела производится для замены частей его и их исправления.

Разборка (рис. 25б)

1. Вывернуть стопорный винт 93.

2. Вывернуть крышку 92.

3. Вращая винт 67, свернуть его с гайки ползунка 91 и вынуть гайку вместе с винтом.

4. Свернуть с ручки ее головку (предварительно раззенковав ее).

5. Вытолкнуть ручку 68 и пружину 69 из винта 67.

Сборка

Сборка производится в обратном порядке.

Инструмент для разборки и сборки: отвертки (малая и большая) и выколотка.

19. Устройство амортизатора с обоймой

(рис. 25)

Амортизатор служит для смягчения удара в результате действия силы отдачи на двуногу. Кроме того, амортизатор выполняет роль накатника, т. е. после выстрела двунога с помощью амортизатора возвращается в прежнее (относительно ствола миномета) положение.

Амортизатор состоит (рис. 25) из двух цилиндров 102, смонтированных в обойме 103, в которой они укреплены гайкой 104 и контргайкой 125. Каждый цилиндр 102 имеет в передней части ввинтную втулку 108, застопоренную винтом 129. В каждый цилиндр 102 вставлена большая пружина 105 и шток 106. Кроме того, к заднему торцу каждого штока 106 прикреплена передним витком малая пружина 109. Собранный таким образом шток 106, будучи вставлен в цилиндр 102, своим передним концом ввертывается в нарезное долевое отверстие а корпуса вертлюга, с передней частью которого он стопорится винтом 110. На задние концы цилиндров 102 надевается соединительная планка 111, а на каждый конец цилиндра навертываются крышки 112, под которые предварительно ставятся прокладные кольца 107.
