ЭКСПЕРИМЕНТ: просмотр сопоставлений Windows-имен устройств внутренним именам устройств
Утилита Winobj (wwwsysinternak.com) позволяет исследовать символьные ссылки, определяющие пространство Windows-имен устройств. Запустите Winobj и выберите каталог \?? в Windows 2000 или \Global?? в Windows XP либо Windows Server 2003.
Обратите внимание на символьные ссылки справа. Попробуйте дважды щелкнуть устройство С: — вы должны увидеть нечто вроде того, что показано ниже.
С:
Теперь, когда мы рассмотрели структуру и типы драйверов, а также поддерживающие их структуры данных, давайте обсудим то, как запросы ввода-вывода проходят по системе. Обработка запросов ввода-вывода включает несколько предсказуемых этапов. Наборы операций, выполняемых на этих этапах, варьируются в зависимости от того, какой драйвер управляет устройством, которому адресован запрос, — одно- или многоуровневый. Ho обработка зависит и от того, какой ввод-вывод запрошен — синхронный или асинхронный. Так что для начала мы рассмотрим эти два типа ввода-вывода и уже после этого перейдем к другим темам.
Приложения могут выдавать запросы ввода-вывода различных типов, например синхронного, асинхронного, проецируемого (данные с устройства проецируются на адресное пространство приложения для доступа через виртуальную память приложения, а не API-функции ввода-вывода), а также ввода-вывода, при котором данные передаются между устройством и непрерывными буферами приложения за один запрос. Более того, диспетчер ввода-вывода позволяет драйверам реализовать специфический интерфейс ввода-вывода, что нередко обеспечивает сокращение числа IRP, необходимых для обработки ввода-вывода. B этом разделе мы рассмотрим все типы ввода-вывода.
Большинство операций ввода-вывода приложений являются синхронными, т. е. приложение ждет, когда устройство выполнит передачу данных и вернет код статуса по завершении операции ввода-вывода. После этого программа продолжает работу и немедленно использует полученные данные. B таком простейшем варианте Windows-функции ReadFile и WriteFile выполняются синхронно. Перед возвратом управления они должны завершить операцию ввода-вывода.
Асинхронный ввод-вывод позволяет приложению выдать запрос на ввод-вывод и продолжить выполнение, не дожидаясь передачи данных устройством. Этот тип ввода-вывода увеличивает эффективность работы приложения, позволяя заниматься другими задачами, пока выполняется операция ввода-вывода. Для использования асинхронного ввода-вывода вы должны указать при вызове CreateFile флаг FILE_FLAG_OVERLAPPED. Конечно, инициировав операцию асинхронного ввода-вывода, поток должен соблюдать осторожность и не обращаться к запрошенным данным до их получения от устройства. Следовательно, поток должен синхронизировать свое выполнение с завершением обработки запроса на ввод-вывод, отслеживая описатель синхронизирующего объекта (которым может быть событие, порт завершения ввода-вывода или сам объект «файл»), который по окончании ввода-вывода перейдет в свободное состояние.

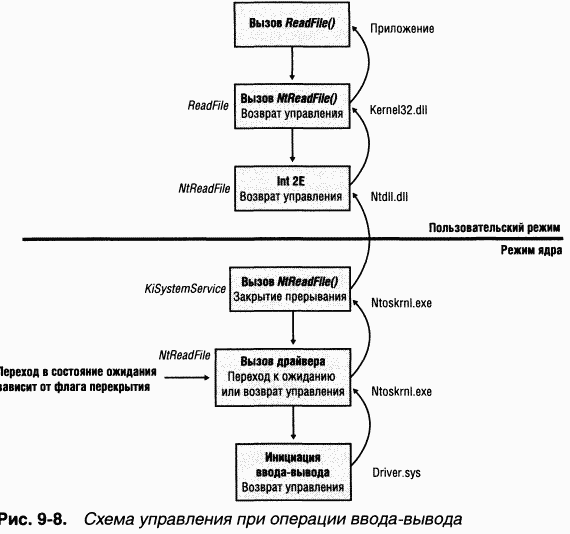

Независимо от типа запроса операции ввода-вывода, инициированные драйвером в интересах приложения, выполняются асинхронно, т. е. после выдачи запроса драйвер устройства возвращает управление подсистеме ввода-вывода. A когда она вернет управление приложению, зависит от типа запроса. Схема управления при инициации операции чтения показана на рис. 9–8. Заметьте, что ожидание зависит от состояния флага перекрытия в объекте «файл» и реализуется функцией NtReadFile в режиме ядра.
Вы можете проверить статус незавершенной
Быстрый ввод-вывод (fast I/O) — специальный механизм, который позволяет подсистеме ввода-вывода напрямую, не генерируя IRP, обращаться к драйверу файловой системы или диспетчеру кэша (быстрый ввод-вывод описывается в главах 11 и 12). Драйвер регистрирует свои точки входа для быстрого ввода-вывода, записывая их адреса в структуру, на которую ссылается указатель PFASTIODISPATCH его объекта «драйвер».
ЭКСПЕРИМЕНТ: просмотр процедур быстрого ввода-вывода, зарегистрированных драйвером
Список процедур быстрого ввода-вывода, зарегистрированных драйвером в своем объекте «драйвер», выводит команда !drvobj отладчика ядра. Ho такие процедуры обычно имеют смысл только для драйверов файловой системы. Ниже показан список процедур быстрого ввода-вывода для объекта драйвера файловой системы NTFS.
Как показывает вывод, NTFS зарегистрировала свою процедуру NtfsFastIoCheckIfPossible как элемент FastIoCheckIfPossible списка процедур быстрого ввода-вывода. По имени этого элемента можно догадаться, что диспетчер ввода-вывода вызывает эту функцию перед выдачей запроса на быстрый ввод-вывод и в ответ драйвер сообщает, возможны ли операции быстрого ввода-вывода применительно к данному файлу.
Ввод-вывод в проецируемые файлы (mapped file I/O) — важная функция подсистемы ввода-вывода, поддерживаемая ею совместно с диспетчером памяти (о проецируемых файлах см. главу 7). Термин «ввод-вывод в проецируемые файлы» относится к возможности интерпретировать файл на диске как часть виртуальной памяти процесса. Программа может обращаться к такому файлу как к большому массиву, не прибегая к буферизации или дисковому вводу-выводу. При доступе программы к памяти диспетчер памяти использует свой механизм подкачки для загрузки нужной страницы из дискового файла. Если программа изменяет какие-то данные в своем виртуальном адресном пространстве, диспетчер памяти записывает эти данные обратно в дисковый файл в ходе обычной операции подкачки страниц.
Ввод-вывод в проецируемые файлы доступен в пользовательском режиме через Windows-функции CreateFileMapping и MapViewOfFile. B самой операционной системе такой ввод-вывод используется при выполнении важных операций — при кэшировании файлов и активизации образов (загрузке и запуске исполняемых программ). Другим потребителем этого типа ввода-вывода является диспетчер кэша. Файловые системы обращаются к диспетчеру кэша для проецирования файлов данных на виртуальную память, что ускоряет работу программ, интенсивно использующих ввод-вывод. По мере использования файла диспетчер памяти подгружает в память страницы, к которым производится обращение. Если большинство систем кэширования выделяет для кэширования фиксированную область памяти, то кэш Windows расширяется или сокращается в зависимости от объема свободной памяти. Такое изменение размера кэша возможно благодаря тому, что диспетчер кэша опирается на соответствующую поддержку со стороны диспетчера памяти (см. главу 7). Используя преимущества подсистемы подкачки страниц диспетчера памяти, диспетчер кэша избегает дублирования работы, уже проделанной диспетчером памяти. (Внутреннее устройство диспетчера кэша рассматривается в главе 11.)
