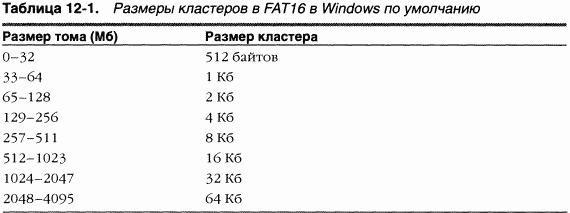

Том FAT делится на несколько областей (рис. 12-2). Таблица размещения файлов (file allocation table, FAT), от которой и произошло название файловой системы FAT, имеет по одной записи для каждого кластера тома. Поскольку таблица размещения файлов критична для успешной интерпретации содержимого тома, FAT поддерживает две копии этой таблицы. Так что, если драйвер файловой системы или программа проверки целостности диска (вроде Chkdsk) не сумеет получить доступ к одной из копий FAT (например, из-за плохого сектора на диске), она сможет использовать вторую копию.

Записи

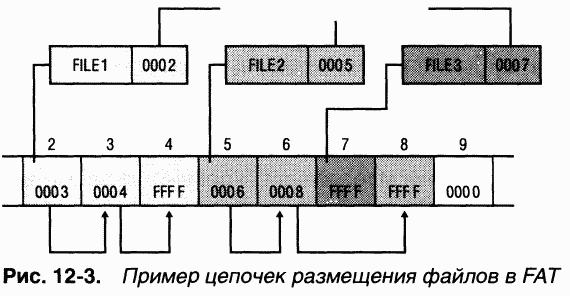

в таблице FAT определяют цепочки размещения файлов и каталогов (рис. 12-3), где отдельные звенья представляют собой указатели на следующий кластер с данными файла. Элемент каталога для файла хранит начальный кластер файла. Последний элемент цепочки размещения файла содержит зарезервированное значение 0xFFFF для FATl6 и 0xFFF для FATl 2. Записи FAT, описывающие свободные кластеры, содержат нулевые значения. Ha рис. 12-3 показан файл FILE1, которому назначены кластеры 2, 3 и 4; FILE2 фрагментирован и использует кластеры 5, 6 и 8; a FILE3 занимает только кластер 7. Чтение файла с FAT-тома может потребовать просмотра больших блоков таблицы размещения файлов для поиска всех его цепочек размещения.

Элементы каталога для файлов

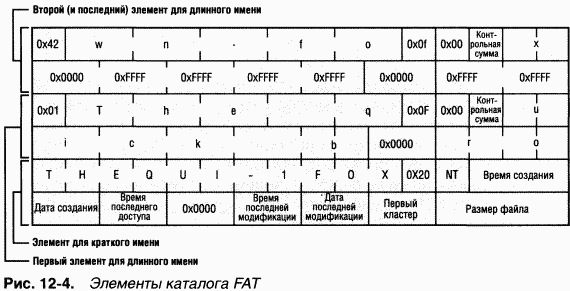

B начале тома FAT12 или FATl6 заранее выделяется место для корневого каталога, достаточное для хранения 256 записей (элементов), что ограничивает число файлов и каталогов в корневом каталоге (в FAT32 такого ограничения нет). Элемент каталога FAT, размер которого составляет 32 байта, хранит имя файла, его размер, начальный кластер и метку времени (время создания, последнего доступа и т. д.). Если имя файла состоит из Unicode-символов или не соответствует правилам именования по формуле «8.3», принятым в MS-DOS, оно считается длинным и для его хранения выделяются дополнительные элементы каталога. Вспомогательные элементы предшествуют главному элементу для файла. Ha рис. 12-4 показан пример элемента каталога для файла с именем «The quick brown fox». Система создала представление этого имени в формате «8.3», THEQUI~l.FOX (в элементе каталога вы не увидите «.», поскольку предполагается, что точка следует после восьмого символа), и использовала два дополнительных элемента для хранения длинного Unicode-имени. Каждая строка на рис. 12-4 состоит из 16 байтов.

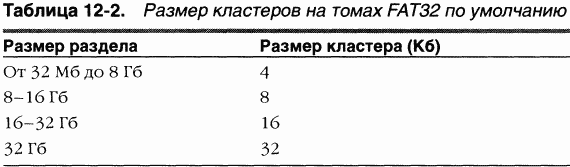

FAT32 — более новая файловая система на основе формата FAT; она поддерживается Windows 95 OSR2, Windows 98 и Windows Millennium Edition. FAT32 использует 32-разрядные идентификаторы кластеров, но при этом резервирует старшие 4 бита, так что эффективный размер идентификатора кластера составляет 28 бит. Поскольку максимальный размер кластеров FAT32 равен 32 Кб, теоретически FAT32 может работать с 8-терабайтными томами. Windows ограничивает размер новых томов FAT32 до 32 Гб, хотя поддерживает существующие тома FAT32 большего размера (созданные в других операционных системах). Большее число кластеров, поддерживаемое FAT32, позволяет ей управлять дисками более эффективно, чем FATl6. FAT32 может использовать 512-байтовые кластеры для томов размером до 128 Мб. Размеры кластеров на томах FAT32 по умолчанию показаны в таблице 12-2.

Помимо большего предельного числа кластеров преимуществом FAT32 перед FAT12 и FATl6 является тот факт, что место хранения корневого каталога FAT32 не ограничено предопределенной областью тома, поэтому его размер не ограничен. Кроме того, для большей надежности FAT32 хранит вторую копию загрузочного сектора*. B FAT32, как и в FATl6, максимальный размер файла равен 4 Гб, посколькудлина файла в каталоге описывается 32-битным числом.

ПРИМЕЧАНИЕ B Windows XP введена поддержка FAT32 на устройствах DVD-RAM.

NTFS

Как мы уже говорили в начале главы, NTFS — встроенная («родная»)

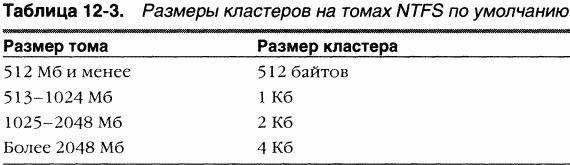

файловая система Windows. NTFS использует 64-разрядные номера кластеров. Это позволяет NTFS адресовать тома размером до 16 экзабайт (16 миллиардов Гб). Однако Windows ограничивает размеры томов NTFS до значений, при которых возможна адресация 32-разрядными кластерами, т. е. до 128 Тб (с использованием кластеров по 64 Кб). B таблице 12-3 перечислены размеры кластеров на томах NTFS по умолчанию (эти значения можно изменить при форматировании тома NTFS).

NTFS поддерживает ряд дополнительных возможностей — защиту файлов и каталогов, дисковые квоты, сжатие файлов, символьные ссылки на основе каталогов и шифрование. Одно из важнейших свойств NTFS — восстанавливаемость. При неожиданной остановке системы целостность метаданных тома FAT может быть утрачена, что вызовет повреждение структуры каталогов и значительного объема данных. NTFS ведет журнал изменений метаданных путем протоколирования транзакций, поэтому целостность структур файловой системы может быть восстановлена без потери информации о структуре файлов или каталогов. (Однако данные файлов могут быть потеряны.)

* Точнее — загрузочной записи, которая включает несколько секторов. Подробную информацию о FAT32 см. в книге «Ресурсы Microsoft Windows 98». — Прим. перев.

Подробнее о структурах данных и дополнительных возможностях NTFS мы поговорим позже.

Архитектура драйвера файловой системы

Драйвер файловой системы (file system driver, FSD) управляет форматом файловой системы. Хотя FSD выполняются в режиме ядра, у них есть целый ряд особенностей по сравнению со стандартными драйверами режима ядра. Возможно, самой важной особенностью является то, что они должны регистрироваться у диспетчера ввода-вывода и более интенсивно взаимодействовать с ним. Кроме того, для большей производительности FSD обычно полагаются на сервисы диспетчера кэша. Таким образом, FSD используют более широкий набор функций, экспортируемых Ntoskrnl, чем стандартные драйверы. Если для создания стандартных драйверов режима ядра требуется Windows DDK, то для создания драйверов файловых систем понадобится Windows Installable File System (IFS) Kit (подробнее o DDK см. главу 1; подробнее о IFS Kit см. www.microsoft.com/whdc/devtools/ifskiP). B Windows два типа драйверов файловых систем:

• локальные FSD, управляющие дисковыми томами, подключенными непосредственно к компьютеру;

• сетевые FSD, позволяющие обращаться к дисковым томам, подключенным к удаленным компьютерам.

Локальные FSD

K локальным FSD относятся Ntfs.sys, Fastfat.sys, Udfs.sys, Cdfs.sys и Raw FSD (интегрированный в Ntoskrnl.exe). Ha рис. 12-5 показана упрощенная схема взаимодействия локальных FSD с диспетчером ввода-вывода и драйверами устройств внешней памяти. Как мы поясняли в разделе «Монтирование томов» главы 10, локальный FSD должен зарегистрироваться у диспетчера ввода-вывода. После регистрации FSD диспетчер ввода-вывода может вызывать его для распознавания томов при первом обращении к ним системы или одного из приложений. Процесс распознавания включает анализ загрузочного сектора тома и, как правило, метаданных файловой системы для проверки ее целостности.

Все поддерживаемые Windows файловые системы резервируют первый сектор тома как загрузочный. Загрузочный сектор содержит достаточно информации, чтобы FSD мог идентифицировать свой формат файловой системы тома и найти любые метаданные, хранящиеся на этом томе.

Распознав том, FSD создает объект «устройство», представляющий смонтированную файловую систему. Диспетчер ввода-вывода связывает объект «устройство» тома, созданный драйвером устройства внешней памяти (далее — объект тома), с объектом «устройство», созданным FSD (далее — объект FSD), через блок параметров тома (VPB). Это приводит к тому, что диспетчер ввода-вывода перенаправляет через VPB запросы ввода-вывода, адресованные объекту тома, на объект FSD (подробнее о VPB см. главу 10).
