После работы изделие МПМ-44М тщательно протереть чистой, мягкой ветошью, стекла протирать кругообразными движениями чистым и мягким материалом без следов нагара и смазки.
После чистки на изделии поставить нулевые установки и уложить изделие в ящик.
Разбирать изделие запрещается. Не допускаются резкие сотрясения, падения изделия и удары по нему.
Все поверхности инструмента и принадлежностей очистить от пыли и грязи. Металлические части смазать. Промокшие чехлы и вьюки просушить.
Перечень смазок, применяемых в миномете, указан в табл 9.
Для
Перед консервацией сборочные единицы вычистить и смазать в соответствии с подразд. 7.9 и табл. 9 настоящей Инструкции по эксплуатации.
После смазки обернуть парафинированной бумагой БП-6 ГОСТ 9569-79 и обвязать шпагатом ГОСТ 17308-71 смазанные поверхности сборочных единиц, на трубу надеть дульный чехол, обернуть в пергаментную бумагу ГОСТ 2995-73 детали ЗИП, уложить составные части миномета в ящик. В законсервированном виде минометы хранятся в штатной укупорке.
Расконсервация деталей и узлов миномета производится в следующем порядке:
— снять смазку с наружных поверхностей деталей и сборочных единиц ветошью, пропитанной в бензине-растворителе;
— свинтить казенник с трубы;
— произвести чистку казенника и канала трубы в соответствии с подразд. 7.9 настоящей Инструкции по эксплуатации.
8. ПРАВИЛА ХРАНЕНИЯ
Предусмотрены два вида хранения: кратковременное продолжительностью до одного года; длительное продолжительностью более одного года.

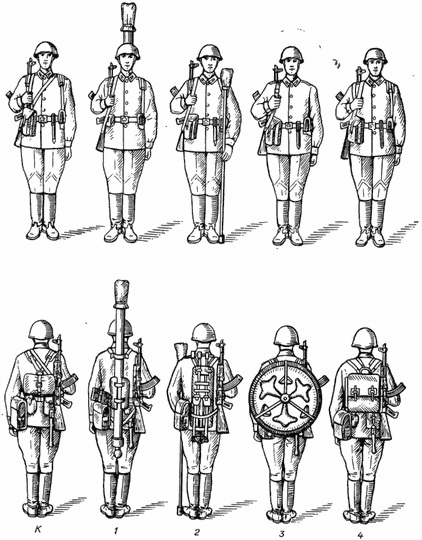

При казарменном расположении миномет хранить в закрытом сухом помещении в разобранном на составные части виде (с пристегнутыми вьюками в пирамидах или на стеллажах, которые должны возвышаться над полом не менее чем на 15–20 см) или в собранном виде. В парках и лагерных условиях миномет хранить в собранном виде, вьюки — в закрытых помещениях.
При кратковременном хранении в полевых условиях на дульную часть надеть чехол, снять изделие МПМ-44М и уложить в ящик.
Рис. 27. Места смазывания миномета (см. табл. 9)
Таблица 9
| Поверхность | Позиция на рис. 27 | Смазка и номера стандарта и ТУ | Способ нанесения смазки | Периодичность нанесения и замены смазки | Примечание | |||
|---|---|---|---|---|---|---|---|---|
| при эксплуатации и для кратковременного пользования | дублирующая | для длительного хранения | дублирующая | |||||
| Резьба корпуса казенника и трубы | 2 | Смазка ВНИИ НП-232 ГОСТ 14068-79 | Отсутствует | Смазка ГОИ-54п ГОСТ 3276-74 | Смазка ЦИАТИМ-201 ГОСТ 6267-74, смазка МЗ ТУ 38.001263-76 | Промасленной ветошью | Перед навинчиванием казенника на трубу | |
| Детали СПМ | 5, 6 | |||||||
| Канал трубы | 4 | ГОИ-54п ГОСТ 3276-74 | Смазка
| Смазка ГОИ-54п ГОСТ 3276-74 | Смазка ЦИАТИМ-201 ГОСТ 6267-74, смазка М3 ТУ 38.001263-76 | Щеткой банника с ветошью | После каждой чистки, стрельбы, учения и марша | |
| Пята казенника | 11 | То же | То же | Смазка пушечная ГОСТ 19537-83 | Солидол С ГОСТ 4366-76 | Промасленной ветошью | Перед соединением трубы с плитой | |
| Сферическая поверхность подпятника плиты | 12 | |||||||
| Штоки амортизаторов | 2 | Смазка ГОИ-54п НТ 5/5-3 ГОСТ:3276-74 | Смазка ЦИАТИМ-201 ГОСТ 6267-74, МЗ ТУ 38.001263-76 | Смазка пушечная ГОСТ 19537-83 | Солидол С ГОСТ 4366-76 | Промасленной ветошью | ||
| Поверхности | 1, 8, 9, 10 | То же | То же | Смазка ГОИ-54п ГОСТ 3276-74 | Смазка ЦИАТИМ-201 ГОСТ 6267-74, смазка МЗ ТУ 38.001263-76 | То же | ||
| Гнездо под изделие МПМ-44М | ||||||||
| Детали предохранителя | 7 | |||||||
| Подъемный механизм, поворотный механизм, механизм горизонтирования, амортизаторы | Смазка ГОИ-54п ГОСТ 3276-74 | Смазка ЦИАТИМ-201 ГОСТ 6267-74, смазка МЗ ТУ 38.001263-76 | Смазка ГОИ-54п ГОСТ 3276-74 | Смазка ЦИАТИМ-201 ГОСТ 6267-74, смазка МЗ ТУ 38.001263-76 | Заполнением корпуса | При ТО-2 | При ТО-1 смазать наружную поверхность трубы |
Оптические приборы хранить в штатных футлярах на стеллажах.
Запрещается ставить на хранение неисправный и неукомплектованный миномет, а также миномет, на котором не выполнен полный объем работ по техническому обслуживанию и консервации.
В хранилищах миномет размещается так, чтобы наилучшим образом были использованы площадь и объем помещения, естественное освещение и обеспечивалась соблюдение мер пожарной безопасности; при этом учитывается возможность проведения отдельных видов технического обслуживания, а также эвакуации.
Под навесами минометы размещаются так же, как и в хранилищах, но при этом принимаются меры для предохранения минометов от атмосферных осадков.
Миномет перед постановкой на кратковременное хранение подвергается техническому обслуживанию ТО-1, если по срокам не предусматривается техническое обслуживание ТО-2, с обязательным проведением дополнительных работ по защите от коррозии неокрашенных поверхностей, а также по предохранению их от непосредственного воздействия окружающей среды.
Перед постановкой на длительное хранение миномет подвергается техническому обслуживанию ТО-2.
