Температура в кабине пилота могла регулироваться потоком воздуха от специального бензинового обогревателя, установленного в отсеке вооружения.
Вентилляция кабины осуществлялась через специальный заборник на противокапотажной раме (за дверцей) либо опусканием стёкол дверей.
Для предохранения стекла от обмерзания в передней части фонаря монтировалась трубка с отверстиями для обрызгивания остекления антиобледенительной смесью.
Освещение кабины состояло из четырёх ламп подсвета приборной доски и лампы подсвета прицела.

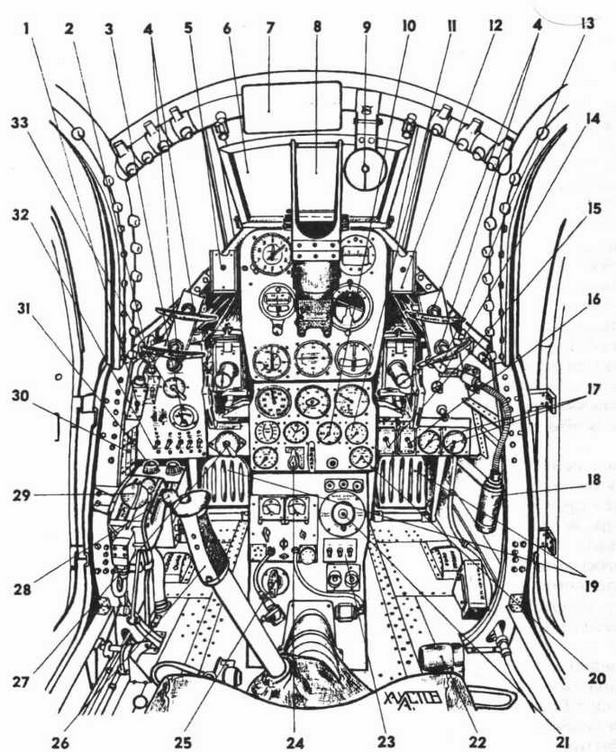

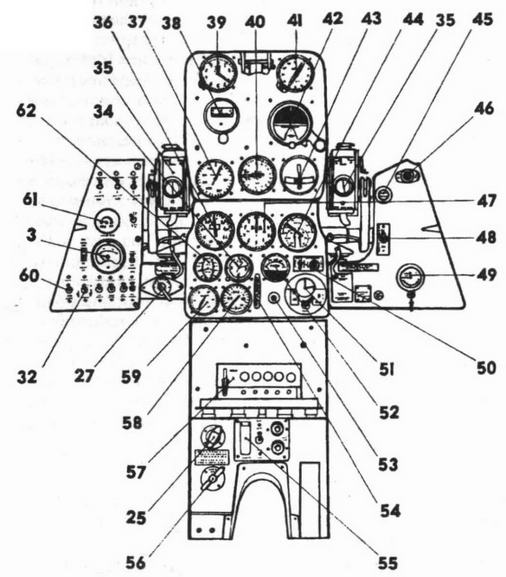

Кабина самолёта мАэрокобра"1 (вверху)
1 — переключатель управления щитками, 2 — переключатель управления шасси, 3 — амперметр, 4 — рукоятки перезарядки крыльевых пулемётов, 5 — планшет для карточки коррекции высотомера, 6 — бронестекло, 7 — зеркало заднего обзора (только на Р-400), 8 — прицел ST-1A, 9 — кольцевая рамка прицела (только на Р-400), 10 — манометр масла редуктора винта Ашкрофт 6711-91, 11 — термометр охлаждающей жидкости Ашкрофт 6642-56, 12 — планшет для карточки коррекции компаса, 13 — выключатель кодовых огней, 14 — шприц антиобледенителя, 15 — переключатель трубки Пито, 16 — переключатель питания указателя поворота, 17 — приборы кислородной системы, 18 — лампа подсветки приборов, 19 — педали управления рулем поворота и тормоза на земле, 20 — манометр бензина Ашкрофт 6750-84, 21 — панель радиооборудования, 22 — рукоятка ручной уборки шасси, 23 — выключатели радиостанции, 24 — рукоятка перезарядки пушки, 25 — помпа подкачки топлива, 26 — ручка управления, 27 — выключатель магнето и аккумулятора, 28 — ручка управления двигателем, 29 — ручка положения щитков и колёс шасси, 31 — реостат строевых огней, 32 — переключатель управления воздушным винтом, 33 — избирательный переключатель оружия, 34 — часы Кольсман 505К-01, 35 — затыльник 12.7-мм пулемёта, 36 — мановакуумметр Ашкрофт 6742-90, 37 — указатель скорости Кольсман 640К-01, 38 — гирополукомпас Сперри 643715, 39 — высотомер Кольсман 642К-05, 40 — вариометр Кольсман 643К- 04, 41 — компас, 42 — авиагоризонт Сперри 643710, 43 — указатель поворота Пионер А-5, 44 — двухстрелочный индикатор (температура и давление масла), 45 — кнопка впрыска гликоля, 46 — выключатель освещения кабины, 47 — тахометр Вестон-70, 48 — выключатель обогрева, 49 — регулятор подачи кислорода, 50 — переключатель и лампочка аварийного остатка топлива, 51 — радиочасы, 53 — сигнальная лампочка шасси, 54 — рукоятка стояночного тормоза, 55 — приёмник, 56 — сброс подвесного бака (или бомбы), 57 — панель управления радиооборудованием, 58 — манометр редукторного масла, 59 — вакуумметр Ашкрофт 6702-66, 60 — выключатель обогрева кабины, 61 — реостат прицела, 62 — манометр бензина ЕА-108

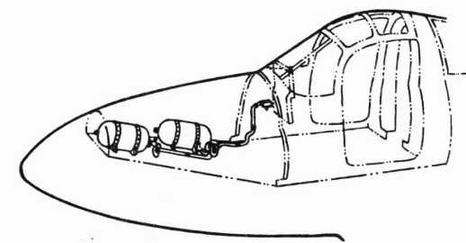

В кабине имелось также санитарное оборудование, которое могло быть заменено флягой для воды. Водяной бачок также мог устанавливаться вместо переднего (осевого) кислородного баллона. Рядом, под верхним капотом носового отсека, крепился пакет для бортового пайка. При вынужденной посадке в безлюдной местности это могло помочь лётчику выжить, как и аптечка, размещённая слева в хвостовой части, возле радиооборудования. А если пилот пытался чинить самолёт, к его услугам были две сумки с инструментами: для планера — в передней части носового отсека, для мотора — под зализом правого крыла, у задней кромки, и рукоятка ручного запуска под правым зализом.
В заключение описания конструкции и оборудования самолёта "Аэрокобра "1 несколько слов о средствах сигнализации.
Аэронавигационные огни (АНО) были установлены попарно (сверху и снизу) на каждой законцовке крыла: зелёные на правой, красные на левой. Задние белые АНО располагались на обоих сторонах киля.
При ночных полётах в строю для визуальной связи между самолётами или с землёй имелись строевые и кодовые огни. Строевые огни (синего цвета) устанавливались только на "Аэрокобре"I (Р-400), поэтому эту модель можно однозначно идентифицировать по тёмным кружкам на обоих бортах фюзеляжа на противокапотажной раме, на уровне нижнего среза дверец.
Кодовые огни — белые (иногда
В состав светосигнального оборудования входили также осветительная парашютная ракета, установленная в кассете внизу на левой стенке фюзеляжа за мотором, и опознавательная ракета в пусковой трубе, размещённая справа внизу в отсеке вооружения.
Вооружение и оборудование самолётов P-39D-1 и D-2:1 — 20-мм пушка, 2 — кислородные баллоны, 3 — удлинительные трубы пулемётов, 4 — маслобак редуктора, 5 — футляр документации, 6 — барабан пушки, 7 — 12.7-мм пулемёты, 8 — карман для карт, 9 — инструменты для мотора, 10 —бак охлаждающей жидкости, 11 — основной маслобак, 12 — аптечка, 13 — связная радиостанция, 14 — гликолевый бачок, 15 — инструменты для планера, 16 — аккумулятор
P-39D-2 (Белл Модель 14А) имел следующие отличия от самолёта "Аэрокобра "1 (Р-400, Белл Модель 14).
По планеру: на каждом элероне установлено по два триммера. Первый из них является триммером- флетнером, второй — только флетнером. Отсутствуют трубка Вентури в правом крыле и резервная трубка статического давления в левом крыле.
По кабине: изменена компоновка приборных досок и оборудования, отсутствует управляемая система вентилляции.
По винтомоторной установке: установлен мотор Аллисон V-1710-63 (Е-6). От V-1710-35 (Е-4) отличался степенью редукции (0.5 вместо 0.556) и возможностью краткосрочно (до 5 минут) развивать взлётную мощность 1325 л.с. По остальным характеристикам аналогичен предыдущему.
Применялись два новых типа винтов "Кёртисс- Электрик" с углами установки лопастей 27.5° — 57.5° и 26° - 56°.
По бензосистеме: разрешалось использовать только 100-октановый бензин; имелась возможность подвески дополнительного подфюзеляжного бака ёмкостью 75 американских галлонов (285 л); в бензосистему включены пароотделитель и электрическая подкачивающая помпа.
По маслосистеме: полная ёмкость маслобака увеличена до 14 амер. галлонов (52 л); на выходе масла из мотора установлен шунтовой клапан, перепускающий масло непосредственно в бачок, минуя радиаторы, при повышенном (свыше 4.2 ат) давлении, вызванном загустеванием масла в холодную погоду при работе мотора на малом газе.
По системе охлаждения: радиатор охлаждающей жидкости трубчатого (а не сотового) типа и выполнен цельным (а не из двух половин).
По шасси: на ряде самолётов установлены новые пневматики с насечкой (протектором), также фирмы "Goodyear": 686x183 мм (основные колеса) и 508x127 мм (носовое колесо); в основных колёсах давление увеличено с 3.5 до 4.9 ат; штоки амортизационных стоек закрыты брезентовыми к<imageухами-"гармошками".
Однако на большинстве поступивших в СССР самолётов пневматики шасси были старого типа, от Р-400.
По электрооборудованию: розетка включения аэродромного питания перенесена из носовой части фюзеляжа в заднюю часть правого зализа.
По радиооборудованию: применялись только американские рации: два типа станций связи — SCR-274N и SCR-522A, и три типа опознавательных станций "свой-чужой" — SCR-515A, SCR-595 и SCR- 535А.
SCR-274N — приёмо-передающая, телеграфнотелефонная симплексная станция КВ диапазона. Имела два передатчика и три приёмника, смонтированные вместе в хвостовой части фюзеляжа, и пульт дистанционного управления в кабине пилота. Антенна проволочного типа натянута аналогично станции TR- 9D. Интересно реализовано управление станцией: кнопка включения смонтирована была на ручке управления газом двигателя. При "отпущенной" кнопке действовал приёмник, при нажатой — передатчик. Это позволяло пилоту пользоваться радиосвязью, не снимая руки с управления газом. Ведение передачи в полёте возможно было на одной из двух фиксированных перед вылетом волн, настройка приёмников могла производиться в полёте на любую волну диапазона.
