Авторское свидетельство № 280328. Способ сушки зерна риса, отличающийся тем, что с целью уменьшения образования трещиноватых зерен рис перед сушкой разделяют по крупности на фракции, которые сушат раздельно с дифференцированными режимами.
Принцип местного качества отчетливо отражается в историческом развитии многих машин: они постепенно дробились и для каждой части создавались наиболее благоприятные местные условия.
Первоначально паровой двигатель представлял собой цилиндр, выполнявший одновременно функции парового котла и конденсатора. Вода заливалась непосредственно в цилиндр. Огонь обогревал цилиндр, вода закипала, пар поднимал поршень, после чего
Позднее изобретатели догадались отделить паровой котел от цилиндра двигателя. Это позволило существенно сократить расход топлива.
Однако отработанный пар по-прежнему конденсировался в самом цилиндре, что вызывало огромные тепловые потери. Нужно было сделать следующий шаг - отделить от цилиндра конденсатор. Эту идею выдвинул и осуществил Джемс Уатт. Вот что он рассказывает:
«После того как я всячески обдумывал вопрос, я пришел к твердому заключению: для того чтобы иметь совершенную паровую машину, необходимо, чтобы цилиндр всегда был так же горяч, как и входящий в него пар. Однако конденсация пара для образования вакуума должна происходить при температуре не выше 30 градусов…
Это было возле Глазго, я вышел на прогулку около полудня. Был прекрасный день.»i проходил мимо старой прачечной, думая о машине, и подошел к дому Герда, когда мне пришла в голову мысль, что пар ведь упругое тело и легко устремляется в пустоту. Если установить связь между цилиндром и резервуаром с разреженным воздухом, то пар устремится туда и цилиндр не надо будет охлаждать. Я не дошел еще до Гофхауза, как все дело было кончено в моем уме!»
4. Принцип асимметрии
Перейти от симметричной формы объекта к асимметричной. Машины рождаются симметричными. Это их традиционная форма. Поэтому многие задачи, трудные по отношению к симметричным объектам, легко решаются нарушением симметрии.
Примеры. Тиски со смещенными губами. В отличие от обычных, они позволяют зажимать в вертикальном положении длинные заготовки.
Фары автомобиля должны работать в разных условиях: правая должна светить ярко и далеко, а левая - так, чтобы не слепить водителей встречных машин. Требования разные, а устанавливались фары всегда одинаково. Лишь несколько лет назад возникла идея несимметричной установки фар: левая освещает дорогу на расстоянии до 25 метров, а правая - значительно дальше.
Патент США № 3435875. Асимметричная пневматическая шина имеет одну боковину повышенной прочности и сопротивляемости ударам о бордюрный камень тротуара.
Рис. 10. Принцип асимметрии: электроды в дуговой печи сдвинуты в сторону, у загрузочного окна образовалось свободное пространство, что позволяет загружать шихту непрерывно.
Рис. 11. Принцип объединения: раньше приходилось останавливать роторный экскаватор, чтобы разогреть мерзлый грунт; теперь форсунки установлены непосредственно на роторе.
Авторское свидетельство № 242325. Дуговая электропечь для плавки чугуна с боковой загрузкой твердой шихты, отдичающаяся тем, что с целью создания непрерывности процесса плавления ее подина выполнена асимметрично вогнутой, расширенной к загрузочному окну (рис. 10).
5.
а) Соединить однородные или предназначенные для смежных операций объекты,
б) Объединить во времени однородные или смежные операции.
Примеры. Авторское свидетельство № 235547. Рабочее оборудование роторного экскаватора, включающее ротор и стрелу, отличающееся тем, что с целью уменьшения усилия резания оно выполнено с устройством для разогрева мерзлого грунта, имеющим форсунки, смонтированные, например, на секторах по обоим торцам ротора (рис. 11).
Авторское свидетельство № 134155. Спасательное водолазное устройство для вывода на поверхность людей, оказавшихся в воздушных мешках отсеков затонувших судов, с применением шлем-масок, отличающееся тем, что с целью повышения эффективности спасательных операций, производимых водолазом, оно выполнено в виде одной или двух шлем-масок, снабженных шлангами и арматурой для присоединения к штуцерному крану, вмонтированному в водолазный скафандр, от которого производится регулирование подачи воздуха в шлем-маски (рис. 12).
Рис. 12. Еще одно применение принципа объединения.
6. Принцип универсальности
Объект выполняет несколько разных функций, благодаря чему отпадает необходимость в других объектах.
Примеры. В Японии рассматривается возможность постройки танкера, оборудованного нефтеперегонной установкой. Смысл проекта - совмещение во времени процессов транспортировки и переработки нефти.
Авторское свидетельство № 160100. Способ траспор-тирования материала, например табачных листьев, к сушильным установкам с помощью водяного потока в гидротранспортере, отличающийся тем, что с целью одновременного осуществления промывки табачных листьев и фиксации их цвета используют воду, нагретую до 80-85°С.
Авторское свидетельство № 264466. Элемент памяти на тонкой цилиндрической пленке, нанесенной на диэлектрическую подложку, отличающийся тем, что с целью упрощения элемента сама пленка служит шиной записи-считывания.
7. Принцип «матрешки»
а) Один объект размещен внутри другого объекта, который, в свою очередь, находится внутри третьего и т. д.
б) Один объект проходит сквозь полость в другом объекте.

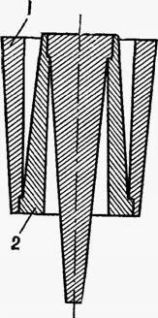

Примеры. Авторское свидетельство № 186781. Ультразвуковой концентратор упругих колебаний, состоящий из скрепленных между собой полуволновых отрезков, отличающийся тем, что с целью уменьшения длины концентратора и увеличения его устойчивости полуволновые отрезки выполнены в виде полых конусов, вставленных один в другой (рис. 13).
Авторское свидетельство № 110596. Способ хранения и транспортировки разнородных по вязкости нефтепродуктов в корпусе плавучей емкости, отличающийся тем, что хранение их с целью уменьшения потерь тепла высоковязких нефтепродуктов производят в отсеках емкости, расположенных внутри отсеков, заполненных невязкими сортами нефтепродуктов.
Авторское свидетельство № 272705. Устройство для внесения удобрений в почву, включающее бункер и право-и левосторонние дозирующие шнеки, отличающееся тем, что с целью регулирования рабочей ширины захвата каждый дозирующий шнек выполнен из двух ввинченных одна в другую секций (рис. 14).
