Altium Designer. Краткое руководство
Шрифт:
Altium Designer. Оформление выходной документации по ЕСКД
Цель: знакомство с Altium Designer.
Задача/Задание: Создание основной надписи.
ЕСКД – это набор ГОСТов 2.ХХХ, в которых подробно описано как должен выглядеть тот или иной документ, каким размером и каким шрифтом выполнять надписи и линии на схемах, чертежах и рисунках и т.п. Но ГОСТов этих очень много. Читать их долго и утомительно, тем более что информация разбросана по разным документам. Поэтому в качестве справочника рекомендуется использовать "желтую книжку" – «Выполнение электрических схем по ЕСКД: Справочник» С.Т. Усатенко. В ней кратко
Для создания технической документации изготавливаемого электронного устройства необходимы схема электрическая принципиальная (Э3), сборочный чертеж (СБ) и чертеж печатной платы (отдельная деталь).
1.1 Подготовка шаблона для схемного редактора
Цитата из «желтой книжки»:
Каждый документ должен иметь основную надпись, содержащую общие сведения об изображенных объектах.
Прежде чем рисовать рамку основной надписи, необходимо открыть настройки документа (ПКМ -> «Options…» -> «Document Options») и установить нужные размеры и параметры (на примере формата A3):
Как можно заметить, на втором скриншоте в верхней части окна есть возможность выбирать готовые форматы листов, но там не совсем стандартные стандарты, и размеры не соответствуют требуемым, потому заносить значения придется вручную.
Тут же выставляется шрифт документа по умолчанию – кнопка «Change system font». Именно этим шрифтом будут отображаться номера и названия выводов компонентов. Обычно выставляется GOST B 12.
Далее необходимо построить рамку основной надписи, поэтому добавляем надписи и параметры документа. Параметры в схемном редакторе вводятся как "=ИмяПараметра". Значения параметров настраиваются в настройках документа на вкладке «Parameters»:
Большинство параметров, которые требуются в основной надписи документа, уже встроены. Те, которых не хватает, необходимо создать вручную.
Обычно в шаблонах используются следующие наборы параметров:
ApprovedBy – Фамилия утверждающего
Auhtor – Фамилия разрабатывающего
CheckedBy – Фамилия проверяющего
CompanyName – Название организации
DocumentNumber – Децимальный номер
NormInspection – Фамилия «нормоконтроллера»
ProcessInspection – Фамилия инженера технологического контроля
Engineer – Должность в пустой строке
EngineerName – Фамилия в пустой строке
FirstReference – Первичная применяемость
Title – Наименование устройства
Title2str – Вторая строка в наименовании устройства
Letter1Column – Литера
Mass – Масса
Хоть на схемах не используется, но a шаблоне присутствует.
Scale – Масштаб
Обратите
SheetNumber – Номер листа
SheetTotal – Количество листов
Чтобы документ полнее соответствовал требованиям ЕСКД необходимо использовать чертежные шрифты ГОСТ 2.304 А или Б. Они ставятся, например, при установке какого-нибудь механического CAD’а.
Изменяем шрифт надписей:
– на любой текстовой надписи необходимо вызвать контекстного меню;
– нажать «Find similar objects…»:
– устанавливаем нужные флаги:
– жмем «ОК» – откроется инспектор объектов;
– находим параметр «FontId»:
– и меняем его на GOST B 14.
Размеры шрифта и их соответствия в мм примерно следующие:
12 – 3 мм (обозначение выводов элементов)
14 – 3.5 мм (используется для большинства надписей)
20 – 5 мм (первичное применение, организация)
28 – 7 мм (децимальный номер)
Из «Желтой книжки» выполнить рисунок 1.5.1. Для черчения линий: ПКМ -> Place -> Drawing tools -> Line.
Итак, шаблон готов и имеет примерно следующий вид:

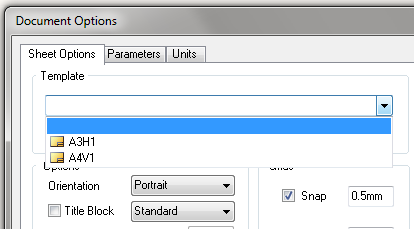

Сохраняем файл как ".SchDot" в папку с шаблонами (указать расположение этой папки можно в настройках AD). Теперь, если понадобится изменить формат листа, достаточно будет лишь выбрать его из списка в настройках документа:
Цитата из «желтой книжки»:
Для последующих листов чертежей и схем допускается применять форму 2а (рисунок 1.5.3).
Другими словами, на втором листе необязательно размещать всю информацию, приведенную на первом, и можно освободить немного места для самой схемы. Поэтому необходимо начертить ее:
Сохраняем результаты и переходим к следующему этапу.
2 Создание схемы и печатной платы в
Altium
Designer
Цель: Освоить создание электрических схем и печатных плат в Altium Designer.
2.1 Подготовка шаблона печатной платы
Теоретическая справка. Со сборочными чертежами дело обстоит немного хуже. Так как в редакторе плат нет понятия листа, то основная надпись выполняется на одном из механических слоев (или на нескольких). А при печати указывается какие слои нужно отобразить на листе, формируя таким образом готовый документ.
