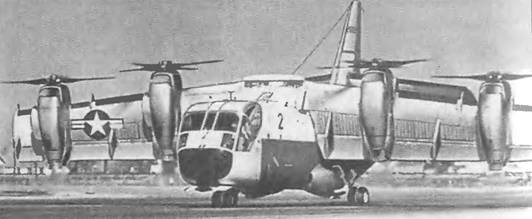

На хвостовой балке располагается в горизонтальной плоскости трехлопастный рулевой винт изменяемого шага для продольного управления самолетом на режиме висения и переходных режимах. Хвостовая балка с винтом может складываться влево, чтобы предохранить конструкцию от повреждений во время погрузочно-разгрузочных работ.
Шасси убирающееся, трехопорной схемы, с носовой опорой. Все опоры шасси снабжены сдвоенными колесами с пневматиками низкого давления. Носовая опора убирается, отклоняясь вперед. Колеса главных опор шасси убираются в фюзеляж и закрываются
Силовая установка состоит из четырех ТВД Дженерал Электрик T64-GE-1 взлетной мощностью по 2850 л.с., отличающихся малой удельной массой 0,114 кг/л.с. Двигатели установлены в гондолах под крылом, воздухозаборники снабжены фильтрами. ТВД обеспечивают привод четырех воздушных винтов и хвостового винта. В горизонтальном полете ТВД обеспечивают большую избыточную мощность, поэтому для привода винтов используются только два двигателя, на вертикальных режимах полета должны работать все четыре ТВД. Имеется вспомогательная силовая установка, размещенная в обтекателе правой главной стойки шасси.
Топливо содержится в двух топливных баках, впереди и за крылом, расходным является задний бак. Предусматривалась установка дополнительного бака в фюзеляже.
Воздушные винты изменяемого шага, четырехлопастные, конструкции фирмы «Гамильтон Стандарт». Диаметр винтов 4,72 м. Лопасти имеют симметричный профиль; изготовлены из стеклопластика со стальным лонжероном методом склейки. Лопасти рулевого винта аналогичной конструкции. Для устранения гироскопического эффекта и обеспечения более плавного обтекания крыла потоком от винтов левая пара винтов вращается но часовой стрелке в направлении полета, а правая пара - против часовой стрелки.
Система трансмиссии, включающая соединительные валы, редукторы и муфты сцепления, соединяет все четыре двигателя с воздушными винтами и хвостовым винтом. Каждый воздушный винт имеет привод от отдельного двигателя, но все они связаны между собой общим синхронизирующим валом, проходящим в носке крыла и обеспечивающим равномерное распределение мощности между винтами; автоматическое отключение двигателя при выходе из строя выполняется с помощью муфты свободного хода. Два редуктора средних двигателей дополнительно снабжены муфтами сцепления, с помощью которых летчик может отсоединить эти двигатели в крейсерском полете, когда имеется избыточная мощность, или в аварийном случае. При отключении этих двигателей винты устанавливаются во флюгерное положение.
Управление самолетом в горизонтальном полете аналогично управлению обычным самолетом и осуществляется с помощью аэродинамических рулей, рулевой винт застопорен. При переходе из горизонтального на вертикальный режим полета продольное управление переключается от стабилизатора на рулевой винт, поперечное управление - от элеронов на систему дифференциального управления общим шагом винтов и элеронами, находящимися я потоке от винтов. Для обеспечения плавности перехода рабочие диапазоны систем управления на вертикальных и горизонтальных режимах полета перекрываются. Связь органов управления в кабине летчика
Дублированная стабилизирующая система обеспечивает стабилизацию самолета по крену, рысканью и тангажу, а также по высоте во время полета по приборам; на режиме висения и на переходных режимах система обеспечивает стабилизацию продольного и поперечного положения самолета и стабилизацию по угловой скорости тангажа и крена, а также демпфирование рысканья и изменений высоты.
Гидравлическая система самолета состоит из пяти автономных систем, которые используются для запуска двигателей, в системе бустерного управления, в системе стабилизации, а также для привода целого ряда агрегатов и в качестве аварийной системы. Системы питания гидроусилителей дублируют друг друга. Гидравлические приводы используются для выпуска и убирания шасси, в системе механизации крыла, в механизмах складывания крыла и хвостового оперения.
Схема ХС-142А
Комплект электрооборудования самолета включает генератор переменного тока с постоянной частотой и генератор переменного тока с переменной частотой (последний используется для питания противообледенительной системы винтомоторной группы). Имеется дополнительный генератор переменного тока с постоянной частотой с приводом от вспомогательной силовой установки, который используется для наземной проверки агрегатов или замены в полете основных генераторов в случае их отказа. В аварийных условиях этот генератор должен обеспечивать обогрев переднего стекла кабины экипажа.
Размеры:
размах крыла 20,6 м
длина самолета 17,78 м
высота самолета 7,95 м
площадь крыла 49г65 м2
Двигатели 4 ТВД
Дженерал Электрик T-64-GE-6
взлетная мощность 4x2850 л.с. Массы и нагрузки: нормальная взлетная
при вертикальном взлете 17 000 кг максимальная при взлете
с разбегом 60 м 21 090 кг
пустого самолета 10 250 кг
топлива 2625 кг
нормальная платная нагрузка 3630 кг
максимальная платная нагрузка 5445 кг
удельная нагрузка на крыло 342 кгс/м2
на ометаемую площадь 243 кгс/м2 Летные данные (расчетные):
максимальная скорость у земли 658 км/ч
на высоте 6100 м 693 км/ч
на высоте 6100 м 407 км/ч
статический потолок 1830 м
практический потолок 7620 м максимальная скороподъемность у земли 34,5 м/с радиус действия
при вертикальном взлете 370 км
перегоночная дальность 6100 км взлетная дистанция при взлете с разбегом с взлетной массой 18 120 кг 120 м посадочная дистанция при посадке с пробегом 200 м.
