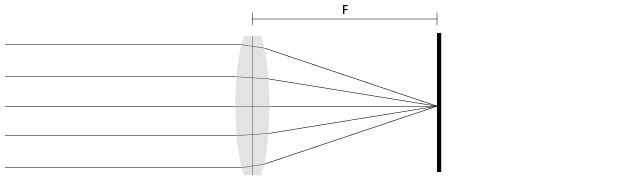

Рис. 5.3

Фокусное расстояние линзы

Свет от предмета в бесконечности дает параллельные лучи, которые линза преломляет и фокусирует в одной точке. Фокусным называется расстояние от линзы до этой точки

Важно понимать, что все линзы с одинаковым фокусным расстоянием дают одинаковый масштаб изображения одного и того же объекта на одинаковом расстоянии. Линза с фокусным расстоянием 10 см, направленная на некий предмет, проецирует его изображение высотой 2,5 см на камере формата 35 мм и формата 4 x 5 дюймов. Но в кадре 24 x 36 мм он займет

почти все поле, а в кадре 4 x 5 дюймов – примерно четверть (см. рис. 5.11 ). Поэтому на узкопленочной камере мы получим крупный план, а на форматной – средний.

Также следует знать, что размер изображения пропорционален фокусному расстоянию. Если вы заменяете один объектив другим, с фокусным расстоянием в два раза больше, предметы увеличатся в масштабе вдвое. В то же время ширина поля изображения длиннофокусного объектива уменьшится в два раза. Таким образом, если вы меняете объектив 150 мм на 300 мм на камере 4 x 5 дюймов или объектив 50 мм на 100 мм на камере 35 мм, знайте, что все части предмета увеличатся в масштабе вдвое.

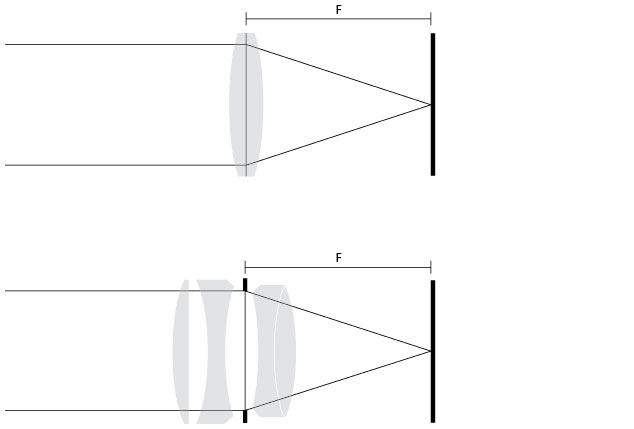

Рис. 5.4

Сложная линза

У однолинзового объектива, состоящего из одного элемента, есть недостатки, многие из которых устраняются с помощью дополнительных линз. Задняя нодальная точка многолинзового объектива находится в плоскости фокуса простой линзы с эквивалентным фокусным расстоянием. Диафрагма чаще всего расположена вблизи этой плоскости

Объектив с фокусным расстоянием 150 мм на камере 4 x 5 дюймов «видит» ту же область объекта, что и объектив с фокусным расстоянием 30 мм на камере 8 x 10 дюймов; масштаб объекта увеличивается с удвоением фокусного расстояния, но кадр тоже становится больше. (Не путайте линейные размеры с площадью. Кадр 8 x 10 дюймов в два раза больше по периметру кадра 4 x 5 дюймов, но его площадь больше в четыре раза. Линейные размеры в фотографии употребляются только относительно увеличения и размеров изображения.) Мы вернемся к понятиям, связанным с фокусным расстоянием, после обсуждения других базовых аспектов объективов.

Диафрагма

Значение диафрагмы выражается отношением диаметра относительного отверстия объектива к его фокусному расстоянию. Следовательно, у объектива с фокусным расстоянием 4 дюйма (10 см) и относительным отверстием 1 дюйм (2,5 см) светосила равна 4/1, или 4. Значение диафрагмы выражается как f/4 и показывает, что светосила равна фокусному расстоянию, разделенному на 4. У другого объектива с фокусным расстоянием 4 дюйма и относительным отверстием 0,5 дюйма светосила равна f/8.

Диафрагма показывает количество света, пропускаемое объективом на пленку. Поскольку ее значение выражают дробью, верно утверждение, что все объективы с одинаковым установленным значением диафрагмы пропускают одинаковое количество света. Оно пропорционально площади диафрагмы (а следовательно, квадрату диаметра), и у упомянутой выше диафрагмы f/4 диаметр вдвое больше, чем у f/8, но она пропускает в четыре раза больше света.

В названии объектива указывают максимальное для него значение диафрагмы. Для практических задач иногда необходимо уменьшить количество пропускаемого света. Раньше использовались металлические пластины с отверстиями разных диаметров – «стопы Вотерхауза». С их помощью меняли относительное отверстие объектива. Со временем наиболее популярной стала ирисовая диафрагма, состоящая из металлических лепестков, которые меняют конфигурацию при повороте регулировочного кольца.

Общепринятая последовательность значений диафрагмы такова:

f/1 1.4 2 2.8 4 5.6 8 11 16 22 32 45 и так далее [4] .

Значения расположены в последовательности геометрической прогрессии. Каждое следующее пропускает в два раза меньше света, чем предыдущее.

Чем больше число, тем меньше диаметр относительного отверстия: f/11 пропускает вдвое больше света, чем f/16. У шкалы диафрагмы на объективе есть промежуточные значения, 1/2 – 1/3 ступени (интервал 1/3 соответствует изменению чувствительности пленки до следующего значения, см. книгу «Негатив»).

4

В полную шкалу значений диафрагмы входят десятичные дроби (f/11.3, f/22.6 и так далее), но из практических соображений их обычно исключают. Обратите внимание, что каждое следующее значение больше предыдущего на 1,141 (квадратный корень из 2), поскольку светопропускание зависит от площади относительного отверстия. Старая европейская шкала выглядела так: f/4.5, f/6.3, f/9, f/12.7, f/18, f/25 и так далее. Разные числа, но соотношение то же.

Устанавливать значение диафрагмы рекомендуется всегда в одном направлении, например по возрастанию. Из-за люфта диаметр относительного отверстия при одном и том же значении диафрагмы может различаться в зависимости от того, открываете вы ее или закрываете.

В параметрах экспозиции многие учитывают значение диафрагмы, но пренебрегают другими важными значениями, в первую очередь светопропусканием объектива. Чем больше в нем элементов, тем меньше светопропускание – из-за отражений на каждой поверхности и оптической плотности стекла. Есть попытки разработать шкалу с реальными значениями светопропускания. Но сейчас она почти нигде не используется, за исключением объективов для киноаппаратов, – в основном потому, что светопропускание линз значительно улучшилось благодаря просветлению. Значения шкалы светопропускания хороши для определения экспозиции, но искажают параметры, непосредственно связанные со значением диафрагмы, такие как глубина резкости и гиперфокальное расстояние.

Фокус и глубина резкости

С изменением дистанции от камеры до объекта меняется и расстояние от объектива до пленки. Плоскость фокуса близко расположенных предметов находится дальше от объектива, чем далеко расположенных (см. рис. 5.5). В процессе фокусировки меняется расстояние до фокальной плоскости. В малоформатных камерах наводка на резкость осуществляется фокусировочным кольцом, а в камерах прямого визирования регулируют длину меха, двигая переднюю или заднюю доску.

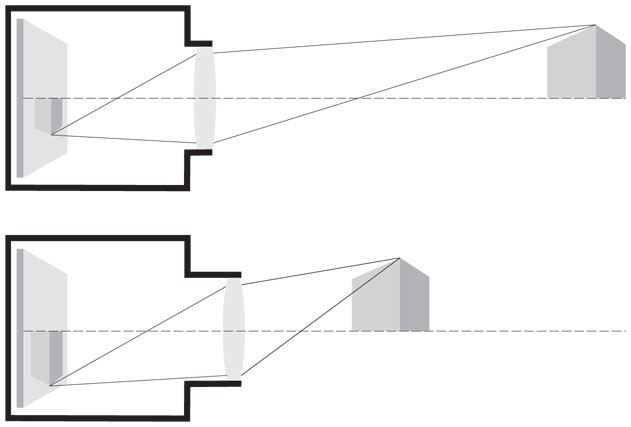

Рис. 5.5

Фокус

Изображение отдаленных предметов фокусируется ближе к объективу, поэтому пропорционально уменьшено по сравнению с изображением близко расположенных предметов. Фокусировочный механизм позволяет регулировать расстояние от объектива до пленки, чтобы наводить резкость на предметы на разном расстоянии

Резко можно воспроизвести только одну плоскость реальности: все, что попало на нее, на изображении будет в фокусе. Перед этой плоскостью и за ней образуется зона приемлемой резкости (в соответствии с общепринятым для конкретной цели диапазоном и коэффициентом увеличения негатива). Эта зона называется глубиной резкости (см. рис. 5.6). Чем меньше относительное отверстие объектива, тем больше глубина резкости. И если отдаленные объекты должны быть почти такими же резкими, как близкие, мы закрываем диафрагму.

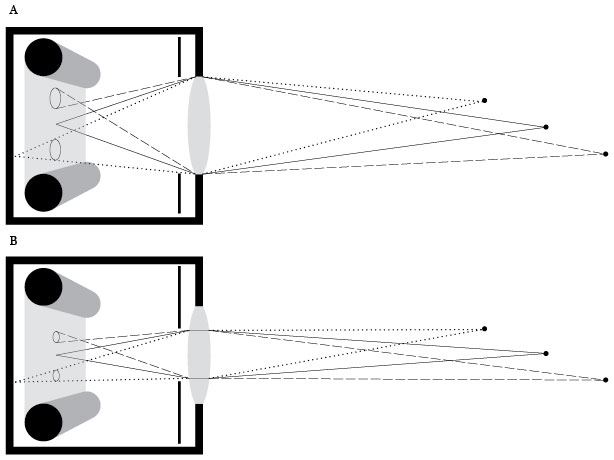

Рис. 5.6

Глубина резкости

Точки на разных расстояниях от камеры становятся резкими на разных фокальных плоскостях. Если навести резкость на точку А, отдаленная точка В войдет в фокус до плоскости пленки, и светлый «конус» появится на негативе в виде диска, а не точки. Точка В на снимке будет нерезкой. Точка С, находящаяся ближе к камере, войдет в фокус за плоскостью пленки и тоже появится в кадре в виде диска.
