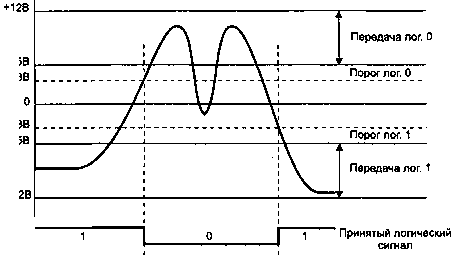

Рис. 2.3. Прием сигналов RS-232C

Это правило предполагает, что разъемы АКД могут подключаться к разъемам АПД непосредственно или через переходные «прямые» кабели с розеткой и вилкой, у которых контакты соединены «один в один». Переходные кабели могут являться и переходниками с 9 на 25-штырьковые разъемы (рис. 2.4).

Рис. 2.4. Кабели подключения модемов

Если аппаратура АПД соединяется без модемов, то разъемы устройств (вилки) соединяются между собой нуль-модемным кабелем (Zero-modem, или Z-modem), имеющим на обоих концах розетки, контакты которых соединяются перекрестно по одной из схем, приведенных на рис. 2.5.

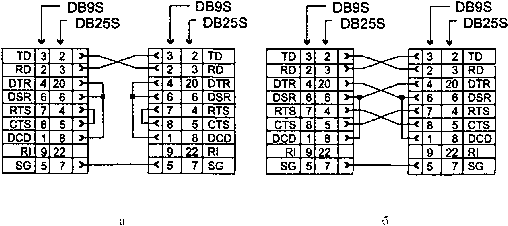

Рис. 2.5.

Нуль-модемный кабель: а — минимальный, б — полный

Если на каком-либо устройстве АПД установлена розетка — это почти 100 % того, что к другому устройству оно должно подключаться прямым кабелем, аналогичным кабелю подключения модема. Розетка устанавливается обычно на тех устройствах, у которых удаленное подключение через модем не предусмотрено.

В табл. 2.1 приведено назначение контактов разъемов СОМ-портов (и любой другой аппаратуры передачи данных АПД). Контакты разъема DB-25S определены стандартом EIA/TIA-232-E, разъем DB-9S описан стандартом EIA/TIA-574. У модемов (АКД) название цепей и контактов такое же, но роли сигналов (вход-выход) меняются на противоположные.

Таблица 2.1. Разъемы и сигналы интерфейса RS-232C

Обозначение цепи	Контакт разъема	№ провода кабеля выносного разъёма PC	Направление
СОМ-порт	RS-232	V.24 Стык 2	DB-25Р	DB-9Р	11	22	33	44	I/O
PG	AA	101	1	5	(10)	(10)	(10)	1	–
SG	AB	102	7	5	5	9	1	13	–
TD	BA	103	2	3	3	5	3	3	O
RD	BB	104	3	2	2	3	4	5	I
RTS	CA	105	4	7	7	4	8	7	O
CTS	CB	106	5	8	8	6	7	9	I
DSR	CC	107	6	6	6	2	9	11	I
DTR	CD	108/2	20	4	4	7	2	14	O
DCD	CF	109	8	1	1	1	5	15	I
RI	СЕ	125	22	9	9	8	6	18	I

¹ Ленточный кабель 8-битных мультикарт.

² Ленточный кабель 16-битных мультикарт и портов на системных платах.

³ Вариант ленточного кабеля портов на системных платах.

⁴ Широкий ленточный кабель к 25-контактному разъему.

Подмножество сигналов RS-232C, относящихся к асинхронному режиму, рассмотрим с точки зрения СОМ-порта PC. Для удобства будем пользоваться мнемоникой названий, принятой в описаниях СОМ-портов и большинства устройств (она отличается от безликих обозначений RS-232 и V.24). Напомним, что активному состоянию сигнала («включено») и логической единице передаваемых данных соответствует отрицательный потенциал (ниже -3 В) сигнала интерфейса, а состоянию «выключено» и логическому нулю — положительный (выше +3 В). Назначение сигналов интерфейса приведено в табл. 2.2. Нормальную последовательность управляющих сигналов для случая подключения модема к СОМ-порту иллюстрирует рис. 2.6.

Таблица 2.2. Назначение сигналов интерфейса RS-232C

Сигнал	Назначение
PG	Protected Ground — защитная земля, соединяется с корпусом устройства и экраном кабеля
SG	Signal Ground — сигнальная (схемная) земля, относительно которой действуют уровни сигналов
TD	Transmit Data — последовательные данные — выход передатчика
RD	Receive Data — последовательные данные — вход приемника
RTS	Request To Send — выход запроса передачи данных: состояние «включено» уведомляет модем о наличии у терминала данных для передачи. В полудуплексном режиме используется для управления направлением — состояние «включено» служит сигналом модему на переключение в режим передачи
CIS	Clear To Send — вход разрешения терминалу передавать данные. Состояние «выключено» запрещает передачу данных. Сигнал используется для аппаратного управления потоками данных
DSR	Data Set Ready — вход сигнала готовности от аппаратуры передачи данных (модем в рабочем режиме подключен к каналу и закончил действия по согласованию с аппаратурой на противоположном конце канала)
DTR	Data Terminal Ready — выход сигнала готовности терминала к обмену данными. Состояние «включено» поддерживает коммутируемый канал в состоянии соединения
DCD	Data Carrier Detected — вход сигнала обнаружения несущей удаленного модема
RI	Ring Indicator — вход индикатора вызова (звонка). В коммутируемом канале этим сигналом модем сигнализирует о принятии вызова

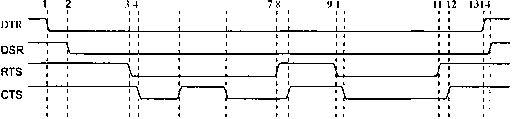

Рис. 2.6. Последовательность управляющий сигналов интерфейса

1. Установкой

DTR

компьютер указывает на желание использовать модем.

2. Установкой

DSR

модем сигнализирует о своей готовности и установлении соединения.

3. Сигналом

RTS

компьютер запрашивает разрешение на передачу и заявляет о своей готовности принимать данные от модема.

4. Сигналом

CTS

модем уведомляет о своей готовности к приему данных от компьютера и передаче их в линию.

5. Снятием

CTS

модем сигнализирует о невозможности дальнейшего приема (например, буфер заполнен) — компьютер должен приостановить передачу данных.

6. Сигналом

CTS

модем разрешает компьютеру продолжить передачу (в буфере появилось место).

7. Снятие

RTS

может означать как заполнение буфера компьютера (модем должен приостановить передачу данных в компьютер), так и отсутствие данных для передачи в модем. Обычно в этом случае модем прекращает пересылку данных в компьютер.

8. Модем подтверждает снятие

RTS

сбросом

CTS

.

9. Компьютер повторно устанавливает

RTS

для возобновления передачи.

10. Модем подтверждает готовность к этим действиям.

11. Компьютер указывает на завершение обмена.

12. Модем отвечает подтверждением.

13. Компьютер снимает

DTR

, что обычно является сигналом на разрыв соединения («повесить трубку»).

14. Модем сбросом

DSR

сигнализирует о разрыве соединения.

Из рассмотрения этой последовательности становятся понятными соединения

DTR

–

DSR

и

RTS

–

CTS

в нуль-модемных кабелях.

2.2. Родственные интерфейсы и преобразователи уровней

В последовательном интерфейсе далеко не всегда используют двуполярные сигналы RS-232C — это неудобно, хотя бы из-за необходимости использования двуполярного питания приемопередатчиков. Сами микросхемы вышеописанных приемопередатчиков UART работают с сигналами логики ТТЛ или КМОП; такие же сигналы используются, например, и в сервисных портах винчестеров и других устройств. Многие устройства (в том числе карманные ПК и мобильные телефоны) имеют внешний последовательный интерфейс с уровнями низковольтной логики. Конечно, сигналы обычной логики не имеют столь высокой помехоустойчивости, как RS-232C, но не всегда это и требуется.

Для взаимного преобразования уровней интерфейса RS-232C и логики специально выпускаются буферные микросхемы приемников (с гистерезисом) и передатчиков двуполярного сигнала. При несоблюдении правил заземления и коммутации они обычно становятся первыми жертвами «пиротехнических» эффектов. Раньше их нередко устанавливали в «кроватки», что облегчало их замену. Цоколевка популярных микросхем формирователей сигналов RS-232C приведена на рис. 2.7. Часто буферные схемы входят прямо в состав интерфейсных БИС. Это удешевляет изделие, экономит место на плате, но в случае аварии оборачивается крупными финансовыми потерями. Вывести из строя интерфейсные микросхемы замыканием сигнальных цепей маловероятно: ток короткого замыкания передатчиков обычно не превышает 20 мА.
