2. Поставить спусковую скобу на место.
3. Спустить курок с боевого взвода поджав сверху передающий рычаг и нажав на спусковой крючок (пистолеты более ранних выпусков для этого требуют одновременного поджатия передающего рычага и разобщителя).
4. Отделить щёчки рукоятки, вывинтив соединительный винт.
5. Отделить передающий рычаг: отжав в сторону отражатель, повернуть передающий рычаг вертикально.
6. Отделить разобщитель, для чего повернув шептало вперёд, движением вверх отделить разобщитель.
7.
8. Отделить замедлитель с пружиной и направляющей движением его вверх.
9. Отделить боевую пружину с толкателем и защёлкой магазина: отжать защёлку магазина вверх и назад вывести её из зацепления с рамкой.
10. Отделить курок: отжать спусковую тягу вниз, повернуть курок вперёд до отказа и отделить движением назад.
11. Отделить спусковую скобу от рамки движением вперёд-вниз.
12. Отделить спусковой крючок с тягой: продвинуть спусковой крючок на себя вывести спусковую тягу из паза правой стороны рамки вниз и отделить сборку.
13. Разобрать затвор: поставив флажок переводчика-предохранителя вертикально извлечь ударник, а затем движением влево переводчик-предохранитель; утопить отвёрткой стопор выбрасывателя и, поднимая его задний конец вверх, продвинуть вперёд и отделить выбрасыватель, стопор, пружину и фиксатор переводчика.
14. Разобрать магазин, поджав нижний изогнутый конец пружины в прорези крышки отвёрткой или поджав её через боковые окна до расфиксации с крышкой и сдвинув крышку магазина извлечь пружину с подавателем.
Сборка пистолета производится в обратном порядке, за исключением:
– при присоединении замедлителя утопить его вниз и удерживая ввинтить соединительный винт щёчек в резьбовое отверстие правой стойки рамки для обеспечения удержания замедлителя в нижнем положении.
У пистолетов ранних выпусков резьбового отверстия нет, а на замедлителе есть специальный косой выступ, сцепляющийся с зубом направляющего стержня.
После сборки УСМ их расфиксируют с помощью отвёртки.

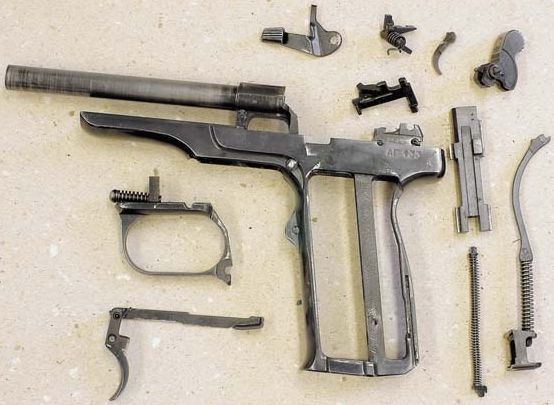

Рамка
Работа частей и механизмов пистолета
При отведении затвора назад, он, скользя по рамке пистолета, поворачивает курок и ставит его боевым взводом на шептало. Возвратная пружина снимается. Движение затвора назад ограничивается стойкой спусковой скобы. Подаватель магазина поднимает патроны вверх и верхний патрон становится перед досылателем затвора. При отпускании затвора возвратная пружина посылает затвор вперёд, и он своим досылателем продвигает верхний патрон из магазина в патронник. Очередной патрон упирается в нижнюю плоскость затвора. Досланный в патронник патрон передним срезом гильзы упирается в уступ патронника, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.
Для производства выстрела необходимо нажать на спусковой крючок.
Если переводчик-предохранитель поставлен на одиночный огонь, то:
– под действием затвора разобщитель перемещается вниз, опуская задний конец спусковой тяги; выступ разобщителя выходит из защепления с шепталом;
– шептало под действием своей пружины поворачивается вниз; курок поворачивается затвором и ставится на боевой взвод;
– рабочая часть переводчика-предохранителя сдвигается с передающего рычага, который вместе с замедлителем поднимается вверх взаимодействуя с затвором;
– экстрактируемая гильза при встрече с отражателем выбрасывается наружу, а очередной патрон из магазина становится на линию досылания;
– выступ на затворе ударяет по передающему рычагу, который отбрасывает замедлитель вниз;
– затвор возвращается из крайнего заднего положения, досылая очередной патрон в патронник;
– замедлитель и передающий рычаг поднимаются вверх до упора передающего рычага в переводчик-предохранитель;
– вырез на затворе становится напротив разобщителя.
Для производства следующего выстрела необходимо отпустить спусковой крючок (при этом спусковая тяга отходит назад и поднимается вверх; разобщитель под действием своей пружины и тяги поднимается вверх до взаимодействия с шепталом) и нажать на него снова.
Цикл повторится.
Если переводчик-предохранитель поставлен на автоматический огонь, то:
– передающий рычаг и замедлитель приподнимаются вверх;
– затвор при откате ударяет по предающему рычагу и, тем самым, происходит торможение затвора; части и механизмы работают как при одиночном огне;
– при накате затвор в крайнем переднем положении наносит удар по передающему рычагу, отбрасывающему замедлитель вниз;
– замедлитель и передающий рычаг под действием пружины возвращаются вверх, замедлитель выступом ударяет по спусковой тяге, которая поднимает разобщитель, поворачивающий шептало из под боевого взвода курка; курок ударяет по ударнику и происходит следующий(ие) выстрел(ы) до освобождения спускового крючка.
При освобождении спускового крючка спусковая тяга отходит назад и выступ замедлителя с ней не взаимодействует.
При недокрытом затворе выстрела не произойдёт т. к. разобщитель упирается в затвор и его выступ не взаимодействует с шепталом.
При стрельбе самовзводом (курок спущен), после нажатия на спусковой крючок спусковая тяга перемещается вперёд и своим отогнутым концом нажимает на выступ курка, взводя его до тех пор, пока разобщитель не опустит спусковую тягу вниз и не расцепит её с курком.
При эксплуатации пистолета НЕОБХОДИМО:
– помнить, что стрельба очередями без присоединённой кобуры-приклада не только не эффективна, но и может быть опасна как для стрелка, так и для окружающих из-за трудностей по контролю оружия во время очереди;
