1. Выделить объекты для автопостроения размеров.
2. Выбрать команду Document -> Document Extras -> Automatic Dimensioning -> Exterior Dimensioning (Документ -> Дополнительные возможности -> Автопроставление размеров -> Внешние размеры).
3. Установить необходимые значения параметров в открывшемся окне.
4. Закрыть окно щелчком на кнопке OK.
5. Указать направление размерной линии. При щелчке кнопкой мыши на ребре одного из объектов линия будет параллельна этому ребру. Для указания другого направления необходимо щелкнуть кнопкой мыши два раза. Размерная линия будет параллельна отрезку, мысленно проведенному между этими двумя точками.
6. Задать положение размерной линии. Размерные
Рис. 10.7. Автоматическое построение внешних размеров
Необходимо четко представлять взаимное положение размерных цепей и знать условия их отображения, чтобы результат автоматического построения размеров не явился для вас неожиданностью.
Рассмотрим пример. При автоматической простановке размеров со стороны торца выделенного сегмента стены были установлены все флажки второй области окна параметров. В результате автопостроения размер торца повторился три раза (см. рис. 10.7). Почему это произошло? Размерная цепь Dimensions of Openings (Размеры дверей и окон) не была построена, поскольку в торце нет ни дверей, ни окон. Все остальные цепи были отображены, но поскольку торец является одновременно толщиной стены, фасадом и единственным выбранным объектом, то размеры каждой из построенных цепей совпали.

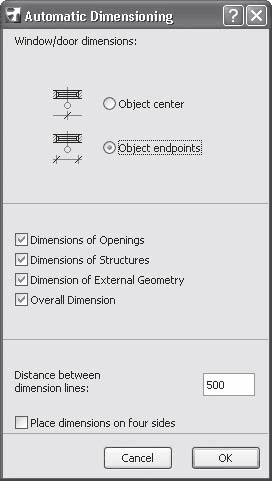

В последней области окна параметров автоматического построения внешних размеров расположены следующие элементы управления:
• поле Distance between dimension lines (Расстояние между размерными линиями) – его назначение понятно из названия;
• флажок Place dimensions on four sides (Разместить размеры с четырех сторон) – при установке данного флажка автоматически создаются размеры с четырех сторон выделенных объектов.
Настройка автоматического построения внутренних размеров. При выборе команды Document -> Document Extras -> Automatic Dimensioning -> Interior Dimensioning (Документ -> Дополнительные возможности -> Автопроставление размеров -> Внутренние размеры) открывается соответствующее окно (рис. 10.8).
Рис. 10.8. Параметры автопостроения внутренних размеров
В этом окне всего два элемента управления.
• Переключатель Column dimensioning (Размеры колонн). Его положения – Object center (Центр объекта) и Object endpoints (Границы объекта) – имеют то же назначение, что и соответствующие положения переключателя Window/door dimensions (Размеры окна/двери).
• Флажок Composite wall layers too (Слои композитных стен). Установка этого флажка приводит к автоматическому образмериванию каждого слоя стен со сложной структурой.
Алгоритм автопостроения внутренних размеров. Для автоматического построения внутренних размеров нужно сделать следующее.
1. Выделить объекты для автопостроения размеров.
2. Выполнить команду Document -> Document Extras -> Automatic Dimensioning -> Interior Dimensioning (Документ -> Дополнительные возможности -> Автопроставление размеров -> Внутренние размеры).
3. Установить необходимые значения параметров в открывшемся окне и закрыть окно щелчком на кнопке OK.
4. Указать направление размерной линии, щелкнув кнопкой мыши два раза. Размерная линия должна обязательно пересекать образмериваемый контур и быть перпендикулярной одному из его ребер. В противном случае операция не будет выполнена.
5. В последней точке необходимо щелкнуть еще раз.
6. Задать четвертым щелчком кнопки мыши
7. Указать положение размерной линии. Размерные цепи будут построены (рис. 10.9).

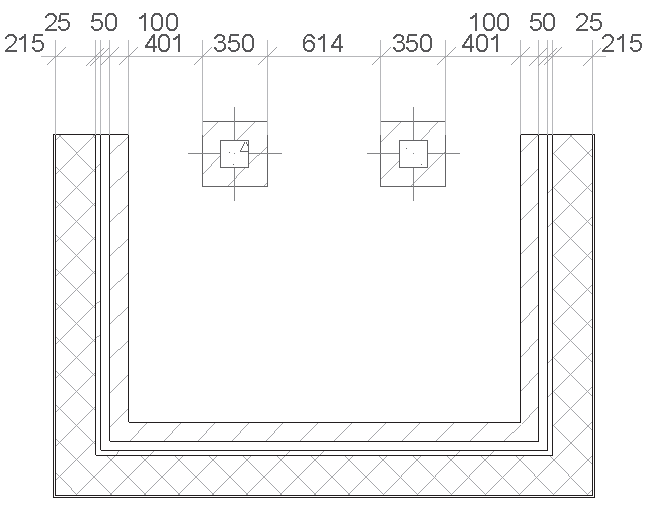

Рис. 10.9. Автоматическое построение внутренних размеров
Радиальные размеры
Для активизации инструмента построения радиальных размеров щелкните на кнопке Radial Dimension (Радиальный размер)
расположенной в разделе More (Дополнительно) палитры Toolbox (Палитра инструментов). При этом на информационной палитре появятся параметры радиальных размеров (рис. 10.10).
Рис. 10.10. Параметры радиальных размеров на информационной палитре
Для вызова окна настройки радиальных размеров по умолчанию (рис. 10.11) щелкните на кнопке Settings Dialog (Окно настроек)
информационной палитры.

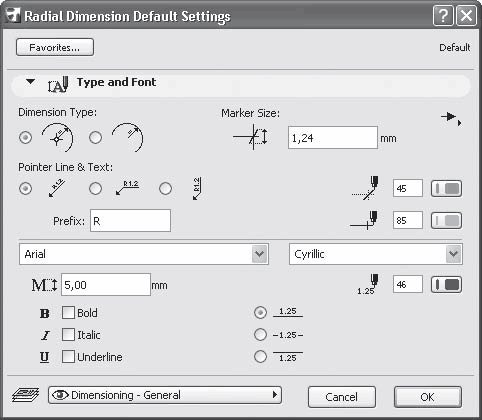

Рис. 10.11. Окно настройки радиальных размеров
Окно параметров радиальных размеров включает в себя всего одну область – Type and Font (Тип и шрифт). Из не рассмотренных ранее элементов управления в области имеется всего три:
• переключатель Dimension Type (Тип размерных элементов). Выбрав одно из двух положений, можно задать отрисовку размерной линии с пометкой центра окружности или дуги крестообразным маркером или без него;
• переключатель Pointer Line & Text (Размерная линия и текст). Три положения определяют вид размерной линии и расположение текста относительно ее: параллельно размерной линии, над горизонтальной выносной линией или параллельно вертикальной выноске;
• текстовое поле Prefix (Префикс). В данном поле вводится произвольная информация, которая будет помещена перед размерной надписью. Обычно это знак радиуса R.
Остальные параметры, такие как вид и размер маркера, тип пера для отрисовки элементов размеров, высота и начертание шрифта, положение размерной надписи и т. д., мы не будем рассматривать, так как они были описаны в предыдущих разделах.
Построим радиальный размер правого сопряжения.
1. Активизируйте инструмент построения радиальных размеров, щелкнув на кнопке Radial Dimension (Радиальный размер)
палитры инструментов.
2. Для выбора построения радиального размера без отрисовки маркера центра дуги нажмите кнопку
на информационной палитре.
3. Нажмите кнопку
информационной палитры для выбора положения размерной надписи над горизонтальной выноской.
