информационной палитры.
Рис. 11.2. Окно параметров разрезов по умолчанию
Настройки разрезов сгруппированы в шести областях.
В области General (Общие настройки) расположены общие параметры разреза.
Рассматривать элементы управления в этой области начнем с третьего
• Раскрывающийся список, из которого выбирается тип создаваемого или редактируемого разреза. Возможен следующий выбор.
· Create new section viewpoint (Создать новый разрез). Элемент доступен при отсутствии выделенных разрезов. Выбор этого значения делает доступными все остальные элементы управления области General (Общие настройки). Если окно настроек разреза открывается, когда выделены один или несколько разрезов, то элемент заменяется на Source Marker (Текущий маркер). При выборе значения Create new section viewpoint (Создать новый разрез) происходит создание вида по виртуальной модели здания на основе определяемой пользователем точки зрения.
· Place linked marker (Поместить связанный маркер). При выборе этого элемента в рабочую область помещается маркер разреза, который должен быть связан с уже существующим видом или чертежом. Конкретный объект создаваемой ссылки выбирается из окна Define Marker Reference (Определить маркерную ссылку) (рис. 11.3).

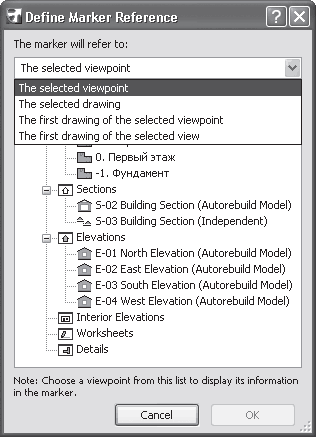

Рис. 11.3. Выбор маркерной ссылки
Из раскрывающегося списка The marker will refer to (Маркер будет ссылаться на) выбирается тип конкретной ссылки. В зависимости от этого выбора меняется вид списка доступных для ссылки изображений. После выбора значения Place linked marker (Поместить связанный маркер) остальные параметры области General (Общие настройки) становятся недоступными.
· Place unlinked marker (Поместить несвязанный маркер). В рабочее поле помещается маркер, не связанный ни с одним объектом (см. область Marker Head (Заголовок маркера)).
• Поле Reference ID (Идентификатор разреза). ArchiCAD ведет автоматический учет всех элементов проекта, присваивая им идентификаторы. Каждому разрезу при его создании присваивается идентификатор, состоящий из префикса S (от слова section – «разрез»), дефиса и порядкового номера выполняемого разреза. Если в вашей организации существует собственная иерархия документации проекта или вы хотите использовать произвольные идентификаторы, то замените стандартный идентификатор нужным.
• Поле Name (Наименование разреза). Все вышесказанное по отношению к идентификатору относится и к наименованию разреза.
• Раскрывающийся список Status (Статус). Есть три варианта.
· Autorebuild Model (Автообновление модели) – при выборе этого значения любое изменение в проекте будет приводить к соответствующему автоматическому изменению разреза при переключении в окно разреза.
Совет
Поскольку построение разреза занимает достаточно большое время, использовать этот вариант при разработке сложных проектов с большим количеством объектов не
· Manual Rebuild Model (Ручное обновление модели) – изменения в проекте не оказывают влияния на разрез. Изменить вид разреза в соответствии со сделанными в проекте изменениями можно, выполнив команду Rebuild from Model (Обновить модель), доступную в контекстном меню разреза.
· Drawing (Чертеж) – построенный разрез становится чертежом. Внести в него изменения можно, только выполнив команду обновления всех разрезов, имеющих статус чертежа. Работа с чертежами описана в гл. 13.
• Раскрывающийся список Show On Stories (Показывать на этажах) включает четыре элемента:
· All (На всех) – построенная линия разреза отображается на любом этаже проекта;
· Home (На этаже построения) – линия разреза будет показана только на том этаже, где она была построена;
· Entirely in Range (Полностью внутри диапазона) – линия разреза отобразится только на тех этажах, которые полностью попадают внутрь области просмотра, определенную переключателем Vertical Range (Глубина просмотра);
· Partly in Range (Частично внутри диапазона) – для отображения линии разреза на этаже необходимо, чтобы хоть часть этого этажа находилась внутри области просмотра.
Примечание
Поскольку два последних элемента списка Show On Stories (Показывать на этажах) связаны с областью просмотра, они будут доступны только при установке переключателя Vertical Range (Глубина просмотра) в положение Limited (Ограниченная).
• Переключатель Horizontal Range (Глубина разреза). Имеет три положения.
· Infinite (Неограниченная) – на построенном разрезе будут отображены все объекты, находящиеся в плоскости разреза и за ней, на каком бы расстоянии от плоскости они ни находились; на информационной палитре данному положению переключателя соответствует кнопка
· Limited (Ограниченная) – при построении разреза пользователь определяет расстояние от секущей плоскости, ограничивающее глубину видимости. На отображаемый разрез не попадут объекты, которые находятся от секущей плоскости дальше определенного при создании разреза расстояния; установить это положение можно также кнопкой
информационной палитры.
· Zero Depth (Сечение) – на разрезе будут показаны только те части объектов, которые лежат в секущей плоскости, то есть будет построено сечение.
Примечание
Линия, ограничивающая глубину разреза, будет отображаться только при выполнении команды меню View -> On-Screen View Options -> Section Depth Outline (Вид -> Настройки просмотра -> Линия глубины разреза).
• Переключатель Vertical Range (Глубина просмотра). Данный переключатель аналогичен области просмотра, которая рассматривалась в разделе «Плоскости области просмотра» гл. 7. Имеет два положения:
· Infinite (Неограниченная) – на разрезе будет отображен проект во всю свою высоту;
