Еще хуже дело обстоит с импортом данных из других систем. Если они не приведены к определенному формату, «взять» их внутрь объектной специализированной системы невозможно. Скажем, при импорте чертежа из AutoCAD в ArCon может быть загружено лишь изображение. При этом ArCon никак самостоятельно не сможет распознать, где в открытом изображении окна, двери, стены и т. п., и тем более присвоить отдельным объектам вполне разумные свойства. Это значит, что дальнейшее редактирование чертежа в ArCon, как и «поднятие» его в 3D, невозможно. Импортирование, по существу, становится
Однако, несмотря на такие существенные недостатки, легкость в работе, а главное – скорость и наглядность выполнения проектов берут верх. Как следствие, в последнее время системы, подобные рассматриваемой в этой книге программе ArCon, нашли широкое применение при решении различных задач проектирования.
Порядок разработки проектов в среде ArCon
Программа ArCon, как уже отмечалось, является объектно-ориентированной графической дизайнерской системой, предназначенной для максимально быстрого и удобного проектирования зданий, жилых помещений, а также разработки и визуализации их интерьера.
Система ArCon, являясь узкопрофильной, все-таки охватывает две разные, но близкие сферы проектирования. Во-первых, это собственно проектирование, планировка и моделирование различных зданий, а во-вторых, это все, что связано с дизайном, причем как интерьера, так и экстерьера. Учитывая все вышесказанное, общий принцип работы в программе разделяется на два режима: режим проектирования и режим дизайна.
Режим проектирования, или режим конструирования. Реализует «строительную» составляющую функционала программы и состоит из такой последовательности шагов.
1. Основываясь на объектно-ориентированном подходе, средствами программы ArCon строится план размещения стен моделируемого здания.
2. Запускается команда построения какого-либо объекта (скажем, окна), в которой сначала настраиваются параметры объекта (форма и размеры окна, количество перегородок, текстуры стекол и рам и пр.). Затем сам объект просто размещается в нужном месте плана здания (в случае окна – на одной из стен).
3. Действия, аналогичные описанным, повторяются для всех типичных элементов жилого коттеджа: стен, лестниц, перекрытий и пр. Для каждого объекта задаются необходимые геометрические и визуальные настройки.
Примечание
На этом этапе все действия происходят в 2D, то есть все объекты размещаются на плане-чертеже. Это означает, что поначалу установленные визуальные и геометрические настройки не будут видны для большинства объектов, однако о них все равно не стоит забывать еще на этапе проектирования, поскольку после перехода в 3D все недоработки сразу станут видны.
4. Если проектируется многоэтажное здание, программными средствами создается новый этаж над или под текущим, после чего повторяются шаги 1–3. Таким образом создается необходимое количество этажей в здании.
5. Выбирается тип, а также различные другие параметры крыши здания; собственно отрисовка крыши производится программой автоматически.
6. Запускается
Режим дизайна. Позволяет обустраивать внутреннюю обстановку комнат, проводить текстурирование различных поверхностей и т. п. Состоит из следующих этапов.
1. При активном окне трехмерного просмотра из каталога объектов и текстур программы ArCon выбираются необходимые элементы интерьера (шкафы, столы, светильники, аудио– и видеоаппаратура, радиаторы отопления и т. п.) и расставляются в комнатах спроектированного здания.
2. При необходимости можно назначить текстуры различным поверхностям трехмерных объектов на сцене (к примеру, текстуры внутренним и внешним поверхностям стен).
3. Из того же каталога добавляются и размещаются на сцене элементы (объекты) экстерьера: всевозможные растения, садовые принадлежности, элементы спортивной площадки и пр.
4. Все объекты размещаются должным образом, после чего выбирается ориентация и способ отображения трехмерной сцены и выполняется визуализация.
Проведение визуализации является завершающим этапом работы над проектом, однако любой проект в системе ArCon можно сохранить, после чего открыть и отредактировать или доработать. Система ArCon для хранения данных о собственных проектах имеет собственный тип файлов, регистрируемый в операционной системе при установке программы. Файлы проектов ArCon имеют расширение ACP и значок
Описанный порядок действий одинаков для всех случаев, что бы вы ни разрабатывали в ArCon – небольшой жилой коттедж, многоэтажное здание или же целый комплекс зданий. Более подробно о каждом этапе работы с программой вы узнаете из следующих глав этой книги.
Интерфейс и возможности ArCon 2005
Перед началом работы с модулем ArCon, как и с любой другой программой, необходимо основательно ознакомиться с интерфейсом, системными настройками и возможностью изменения и того, и другого для этой программы. О том, как работать с программой, вы уже имели возможность узнать из предыдущего раздела. Сейчас необходимо разобраться, как все это реализовано разработчиками на практике.

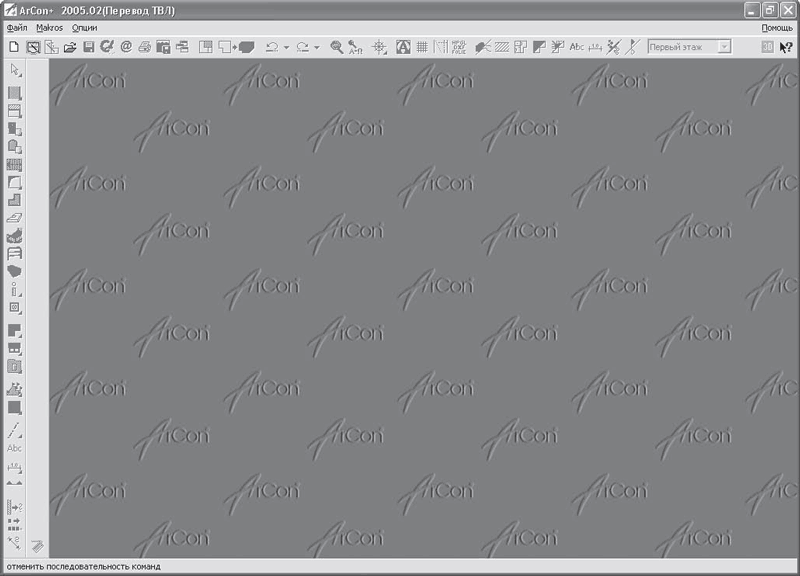

Главное окно программы ArCon 2005, открываемое сразу после запуска, показано на рис. 1.3. Оно содержит только две панели инструментов (одну вертикальную и одну горизонтальную) и три пункта меню, управляющих системными настройками и настройками нового проекта. Пока на панелях инструментов активны всего лишь три кнопки, позволяющие создать новый проект, запустить мастер проектов, называемый в программе Ассистент проектов, или открыть (загрузить) ранее сохраненный проект.
Рис. 1.3. ArCon 2005 версии 8.02
