• указателя на внутреннюю структуру данных, с помощью которой поддерживается рабочее состояние очереди
• флагов, а также верхней и нижней отметок, используемых для управления потоками данных, диспетчеризации и поддержания рабочего состояния очереди.
Ядро выделяет пары очередей, соседствующие в памяти; следовательно, очередь легко может отыскать своего партнера по паре.

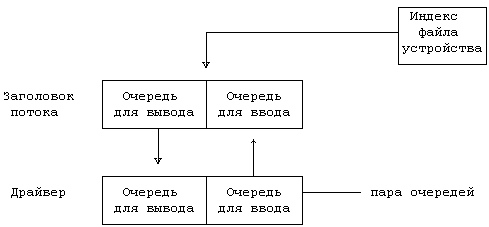

Рисунок 10.20. Поток после открытия
Устройство с потоковым драйвером является устройством посимвольного ввода-вывода; оно имеет в таблице ключей устройств соответствующего типа специальное поле, которое указывает на структуру инициализации потока, содержащую адреса процедур, а также верхнюю и нижнюю отметки, упомянутые выше. Когда ядро выполняет системную функцию open и обнаруживает, что файл устройства имеет тип "специальный
Модули поддерживают связь со своими соседями по потоку путем передачи сообщений. Сообщение состоит из списка заголовков блоков, содержащих информацию сообщения; каждый заголовок блока содержит ссылку на место расположения начала и конца информации блока. Существует два типа сообщений — управляющее и информационное, которые определяются указателями типа в заголовке сообщения. Управляющие сообщения могут быть результатом выполнения системной функции ioctl или результатом особых условий, таких как зависание терминала, а информационные сообщения могут возникать в результате выполнения системной функции write или в результате поступления данных от устройства.

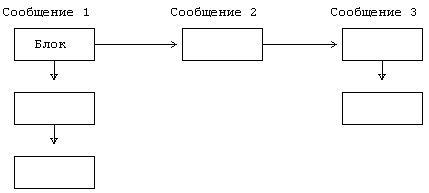

Рисунок 10.21. Сообщения в потоках
Когда процесс производит запись в поток, ядро копирует данные из адресного пространства задачи в блоки сообщения, которые выделяются модулем заголовка потока. Модуль заголовка потока запускает процедуру "вывода" для модуля следующей очереди, которая обрабатывает сообщение, незамедлительно передает его в следующую очередь или ставит в эту же очередь для последующей обработки. В последнем случае модуль связывает заголовки блоков сообщения в список с указателями, формируя двунаправленный список (Рисунок 10.21). Затем он устанавливает в структуре данных очереди флаг, показывая тем самым, что имеются данные для обработки, и планирует собственное обслуживание. Модуль включает очередь в список очередей, требующих обслуживания и запускает механизм диспетчеризации; планировщик (диспетчер) вызывает процедуры обслуживания для каждой очереди в списке. Ядро может планировать обслуживание модулей по программному прерыванию, подобно тому, как оно вызывает функции в таблице ответных сигналов (см. главу 8); обработчик программных прерываний вызывает индивидуальные процедуры обслуживания.
Рисунок 10.22. Продвижение модуля к потоку
Процессы могут "продвигать" модули к открытому потоку, используя вызов системной функции ioctl. Ядро помещает выдвинутый модуль сразу под заголовком потока и связывает указатели очереди таким образом, чтобы сохранить двунаправленную структуру списка. Модули, расположенные в потоке ниже, не беспокоятся о том, связаны ли они с заголовком потока или же с выдвинутым модулем: интерфейсом выступает процедура "вывода" следующей очереди в потоке; а следующая очередь принадлежит только что выдвинутому модулю. Например, процесс может выдвинуть модуль строкового интерфейса в поток терминального драйвера с целью обработки символов стирания и удаления (Рисунок 10.22); модуль строкового интерфейса не имеет тех же составляющих, что и строковые интерфейсы, рассмотренные в разделе 10.3, но выполняет те же функции. Без модуля строкового интерфейса терминальный драйвер не обработает вводные символы и они поступят в заголовок потока в неизмененном виде. Сегмент программы, открывающий терминал и выдвигающий строковый интерфейс, может выглядеть следующим образом:
fd = open("/dev/ttyxy", O_RDWR);
ioctl(fd, PUSH, TTYLD);
где PUSH — имя команды, а TTYLD — число, идентифицирующее
ioctl(fd, POP, 0);
При том, что модуль строкового интерфейса выполняет обычные функции по управлению терминалом, соответствующее ему устройство может быть средством сетевой связи вместо того, чтобы обеспечивать связь с одним-единственным терминалом. Модуль строкового интерфейса работает одинаково, независимо от того, какого типа модуль расположен ниже него. Этот пример наглядно демонстрирует повышение гибкости вследствие соединения модулей ядра.
10.4.1 Более детальное рассмотрение потоков
Пайк описывает реализацию мультиплексных виртуальных терминалов, использующую потоки (см. [Pike 84]). Пользователь видит несколько виртуальных терминалов, каждый из которых занимает отдельное окно на экране физического терминала. Хотя в статье Пайка рассматривается схема для интеллектуальных графических терминалов, она работала бы и для терминалов ввода-вывода тоже; каждое окно занимало бы целый экран и пользователь для переключения виртуальных окон набирал бы последовательность управляющих клавиш.
Рисунок 10.23. Отображение виртуальных окон на экране физического терминала
На Рисунке 10.23 показана схема расположения процессов и модулей ядра. Пользователь вызывает процесс mpx, контролирующий работу физического терминала. Mpx читает данные из линии физического терминала и ждет объявления об управляющих событиях, таких как создание нового окна, переключение управления на другое окно, удаление окна и т. п.
Когда mpx получает уведомление о том, что пользователю нужно создать новое окно, он создает процесс, управляющий новым окном, и поддерживает связь с ним через псевдотерминал. Псевдотерминал — это программное устройство, работающее по принципу пары: выходные данные, направляемые к одной составляющей пары, посылаются на вход другой составляющей; входные данные посылаются тому модулю потока, который расположен выше по течению. Для того, чтобы открыть окно (Рисунок 10.24), mpx назначает псевдотерминальную пару и открывает одну из составляющих пары, направляя поток к ней (открытие драйвера служит гарантией того, что псевдотерминальная пара не была выбрана раньше). Mpx ветвится и новый процесс открывает другую составляющую псевдотерминальной пары. Mpx выдвигает модуль управления сообщениями в псевдотерминальный поток, чтобы преобразовывать управляющие сообщения в информационные (об этом в следующем параграфе), а порожденный процесс помещает в псевдотерминальный поток модуль строкового интерфейса перед запуском shell'а. Этот shell теперь выполняется на виртуальном терминале; для пользователя виртуальный терминал неотличим от физического.
