В течение последней военной зимы, а также весны 1945 г. дивизионы САУ М12 действовали в соответствии с вышеописанными положениями. Как правило, они придавались в качестве средства усиления танковым и пехотным дивизиям. Лишь в отдельных случаях они привлекались для решения задач на корпусном уровне (например, при форсировании Рейна в марте 1945 г.).

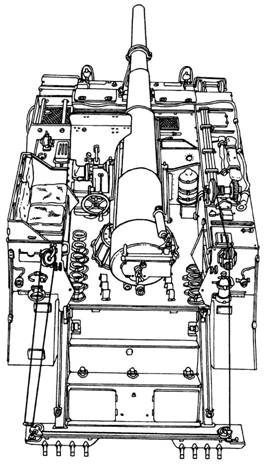

Фотография из руководства по эксплуатации М12 отлично иллюстрирует компоновку САУ
Самоходное
В отделении управления находятся рабочие места механика-водителя (слева) и его помощника (справа). Между ними проходит карданный вал, соединяющий двигатель с коробкой передач. Доступ экипажа в отделение управления обеспечивают два люка над местами механика- водителя и его помощника, открываемые назад-вверх. Сиденья механика-водителя и его помощника регулируемые по высоте, что позволяет вести САУ, высунув голову из люка. Дополнительно механик-водитель располагает небольшой боковой дверцей, открываемой назад. Подобная дверца для помощника механика-водителя была ликвидирована при дооборудовании САУ в связи с удлинением правого спонсона и переносом туда аккумуляторного отсека. В лобовой бронедетали сделаны большие смотровые люки для механика-водителя и его помощника. При открытых бронекрышках в этих люках устанавливались плексигласовые стекла с дворниками.
Но эти приспособления, стандартные для танков М3, к моменту высадки в Нормандии были заменены другими устройствами, взятыми от танков М4 – своеобразными «капюшонами», одеваемыми на верхние люки, также с плексигласовыми стеклами. При закрытых смотровых люках обзор обеспечивался через имеющиеся в них смотровые щели с бронестеклами. Небольшая смотровая щель имелась и в боковой дверке механика-водителя. Отделение управления оборудовано вентилятором, установленным на лобовом бронелисте.
За противопожарной перегородкой, отделяющей отделение управления от моторного, смонтирован двигатель – авиационный 9-цилиндровый звездообразный мотор воздушного охлаждения «Райт-Континентал» R975C1 мощностью 400 л.с. при 2400 об/мин. Двигатель четырёхтактный. Рабочий объём 15,9 л, диаметр цилиндра 127 мм, ход поршня 138 мм, степень сжатия 5,7. Силовая установка «по паспорту» позволяла развивать САУ скорость 40 км/ч, но опытные механики-водители на хороших участках дороги ухитрялись существенно превосходить этот показатель. Мощность двигателя через двухдисковое сухое сцепление и карданный вал передается на коробку передач «Синхромех», имеющую пять скоростей вперёд и одну – назад. Затем через главный дифференциал мощность передается на бортовые передачи. Тормоза – ленточные.
– врезка-
БОЕВАЯ МАССА, т: 26,786 ЭКИПАЖ, чел.: 6
ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина с поднятым сошником – 6769, ширина – 2685, высота – 2883, клиренс – 432 ВООРУЖЕНИЕ: 1 пушка М1917, или М1917А1, или М1918М1 калибра 155 мм
БОЕКОМПЛЕКТ: 10 артвыстрелов
ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел М53, панорамный телескопический прицел Мб
БРОНИРОВАНИЕ, мм: лоб корпуса – 50,8, борт и корма – 19, крыша и днище – 12,7
ДВИГАТЕЛЬ: Continental R-975-EC2, 9-цилиндровый, карбюраторный, четырёхтактный, звездообразный, воздушного охлаждения; мощность 340 л.с.(250 кВт) при 2400 об/мин, рабочий
ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач с синхронизаторами, двойной дифференциал, бортовые передачи.
ХОДОВАЯ НАСТЬ: шесть обрезиненных опорных катков на борт, сблокированных попарно в три тележки, подвешенные на вертикальных буферных пружинах, три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); в каждой гусенице 79 траков шириной 406 мм, шаг трака – 152 мм. СКОРОСТЬ МАКС., км/ч: 38.
ЗАПАС ХОДА, км: 192.
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъёма, град. – 30, высота стенки, м – 0,60, ширина рва, м – 2,29, глубина брода, м – 1,02.
МИНИМАЛЬНЫЙ РАДИУС РАЗВОРОТА, м: 10
Примечания: Cargo Carrier МЗО имел несколько отличающиеся ТТХ: Боевая масса в снаряженном положении – 20,7 т; Длина – 6040 мм; Высота (без пулемета) – 2840 мм; Клиренс – 480 мм.
– конец врезки-
Жалюзи притока воздуха к двигателю находятся на крыше моторного отсека. Выхлопные трубы выведены через отверстия в бортах между средними и кормовыми опорными тележками. Топливные баки вместимостью 755 л (топливо – 80-октановый бензин) расположены в бортовых спонсонах корпуса. Запас хода САУ составляет 225 км.
Ходовая часть САУ М12 после модернизации стала аналогичной танку М4. Применительно к одному борту она состоит из шести опорных катков размером 508x230 мм с резиновыми бандажами, сблокированными попарно в три тележки. Амортизация – вертикальные спиральные пружины. Сзади вверху каждой тележки расположен резиновый поддерживающий каток. Расположение ведущих колес – переднее. Применялись гусеницы шириной 420 мм нескольких типов: Т48 – резинометаллические с грунтозацепами в виде шеврона; Т49 – металлические с параллельными грунтозацепами; Т51 – резинометаллические гладкие; Т54Е1 – металлические с грунтозацепами в виде шеврона. Независимо от типа, гусеницы имели 79 траков.
В боевом отделении находится основное оружие САУ – 155-мм пушка. На большинстве М12 установлены орудия М1918М1, но примерно полтора десятка САУ (в том числе и прототип T6) получили более старые М1917А1. Орудие установлено на тумбе в люльке М4. Углы горизонтальной наводки составляют по 14° вправо и влево, вертикальной – от -5° до +30°. Приводы наводки ручные. Прицельные приспособления размещены слева от орудия и прикрыты щитом толщиной 19 мм (установлен при модернизации). В их состав входят: телескопический прицел М53 для стрельбы прямой наводкой, панорамный прицел Мб и артиллерийский квадрант М1918А1.
Орудие имеет нарезной ствол длиной 5639 мм (36,4 калибров). Затвор винтовой горизонтальный, открываемый вправо. Полная длина пушки 6045 мм, вес – 3953 кг.
Огонь ведётся выстрелами раздельного заряжания. Применялись три типа снарядов: осколочно-фугасный НЕ М101 массой 42,96 кг, бронебойный с баллистическим колпачком и дополнительным фугасным зарядом АР М112В1 массой 45,36 кг и дымовой WP М104 весом 44,53 кг. Максимальная дальность стрельбы осколочно-фугасным снарядом составляет 18400 м. Бронепробиваемость бронебойным снарядом гомогенной брони при угле встречи 60° составляет 127 мм на дистанции 500 ярдов (457 м) и 119 мм на дистанции 1000 ярдоз (914 м).
Возимый боекомплект составляет 10 выстрелов. Снаряды находятся в держателях на полу боевого отделения: четыре справа от орудия и шесть – слева. Два заряда находятся в контейнерах под казённой частью орудия, два – под ними в нишах пола, остальные шесть – в левом спонсоне.

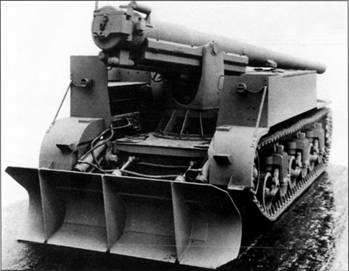

Вид сзади прототипа САУ Т6 в первоначальной конфигурации – с гидравлическим приводом подъёма-опускания сошника
