Согласно энциклопедии, мина Сущинского состояла из чугунного корпуса рифлёной формы, заряда ВВ (5 фунтов пироксилина или 10 фунтов пороха) и стакана с ударным механизмом. Стакан снабжён рычажком, который при помощи проволок, с расстояния до 750 м, можно поворачивать вправо и влево для приведения мины в боевое и безопасное положение. К корпусу был приделан щиток с зеркалом, который, находясь в приподнятом положении, сигнализирует, что мина находится в боевой готовности, а в опущенном положении, что мина в безопасном режиме.
Корпус герметичный. Взрыватель двойного действия — срабатывает как от натяжения проволочной растяжки, так и от нажима на мину.
Мина Сущинского
В начале войны в войсках применялись запасы фугасов Карасёва, но уже в 1915 г. (по другим сведениям — в 1916 г.) стали поступать более совершенные варианты этого фугаса — большой и малый шрапнельные фугасы (БШФ и МШФ соответственно).
БШФ представляла собой жестяной цилиндр, в нижней части которого имелась металлическая ручка для переноски фугаса и она же применялась при установке фугаса. Из центра нижней части выходила изогнутая металлическая трубка, в которой размещался проводник, подсоединённый к электрозапалу. Верхний конец корпуса закрывался сбрасываемой крышкой.
Внутри корпуса находился выбрасываемый снаряд, который имел двойные стенки. Между наружной и внутренней стенками укладывалась шрапнель общим весом 10 фунтов. В качестве шрапнели могли использоваться пули от шрапнельных артиллерийских снарядов, винтовочные пули или практически любой другой металлический лом. Сверху снаряд закрывался крышкой, а снизу корпус снаряда надевался на деревянное донце. В донце крепилась деревянная колодка в тонкой жестяной оболочке; в колодке размещалась вытяжная трубка, вытяжное кольцо тёрки которой выходит ниже деревянного донца, с КД № 8 на конце. Снаряд в месте соединения с деревянным донцем имел выпуклость, которой он опирался на кольцевую вогнутость в нижней части корпуса фугаса. Всё остальное пространство снаряда заполнялось тремя фунтами взрывчатого вещества шнейдерит.
Нижняя часть корпуса фугаса (поддон) имела утолщённые стенки, и в её днище ввинчивалась жестяная коробка с вышибным зарядом чёрного пороха. В коробку вставлялся электрозапал, проводники которого через изогнутую металлическую трубку выводились наружу. К поддону крепилось кольцо, к которому была присоединена цепочка длиной около 1 аршина; второй конец цепочки крепился к кольцу тёрки вытяжной трубки.

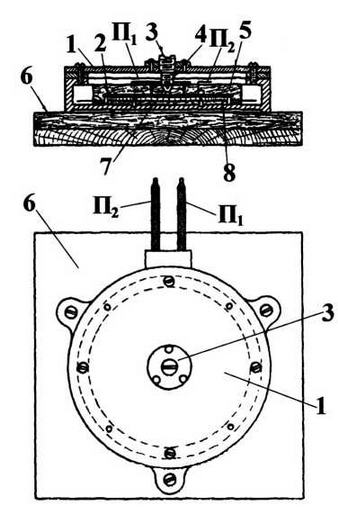

Замыкатель Бродского: 1 — корпус; 2 — ртуть; 3 — контактный винт; 4 — штифт; 5 — деревянный кружок; 6 — деревянное основание; 7 — канал; 8 — диафрагма; П1 и П2 — проводники
При подаче тока на электрозапал воспламенялся вышибной заряд, и снаряд выбрасывался вверх. При подъёме снаряда на длину цепочки воспламеняется вытяжная трубка, пламя которой попадает в капсюль- детонатор, происходит подрыв заряда фугаса и осколки поражают цель.
Масса — около 6-7 кг; высота — 28 см; диаметр — 13 см; радиус поражения — 20-25 м (согласно «Руководству» — 50 шагов).
БШФ устанавливались в лунку глубиной около 16 дюймов. В ручку пропускалась палка, концы которой вкапывались в стенки лунки. Это всё фиксировало корпус фугаса в земле и обеспечивало срабатывание фугаса.
Кабель управления выводился на поверхность грунта, где маскировался слоем дёрна, и шел на станцию управления или к замыкателю, в зависимости от варианта установки мины.
Первое время БШФы
Тактика применения БШФ выделила два случая: управляемый подрыв (воздействие цели) и автоматический (оператором с пульта управления). При этом автоматически подрыв делится ещё на два варианта: оператором с пункта управления фугас переводился в боевое положение путём подключения источника тока или же он сразу устанавливался с источником тока и все время находился в боевом положении.
Во всех вариантах фугасы рекомендовалось размещать не ближе 300 шагов от траншеи и впереди проволочных заграждений группами по 5-10 штук в две линии.
Вряд ли когда-либо станет известным, кто был создателем фугаса, однако не вызывает сомнения, что к созданию БШФ приложили руку промышленные шпионы или просто лица, которые изучали иностранные патенты и просто передали один из них в Россию, т.к. мина Schrapnellmine А, использовавшаяся противником, была запатентована аж в 1913 г. Впоследствии немецкую мину (отнесём её к немецкой, т.к. официально применяли её только немцы, хоть и создал норвежец Нильс Вальтерсен Аасен (N.W. Aasen)) просто приспособили под возможности производства в России и получился БШФ. Также возможно, что экземпляры мины Schrapnellmine А были захвачены на фронте и её, несколько изменив, скопировали. Во время войн такое не удивительно, одинаковое или практически одинаковое оружие удачной конструкции в итоге может появиться у всех воюющих сторон.
Для установки БШФ в автономном варианте во время войны было создано четыре замыкателя: полковника Стендера, Бродского, трубчатый и капитана Малкина.
Замыкатель, созданный преподавателем Военной Электротехнической Школы полковником Стендером, использовался с БШФ при установке его как мины натяжного действия.
Замыкатель срабатывал при наклоне штанги более чем на 10-15° усилием около 1,5-2 кг.
Замыкатель состоял из жестяного корпуса цилиндрической формы, закрытого двумя крышками: дно закрывалось глухой крышкой, верх — крышкой, в которой имелось два отверстия.
В каждое отверстие была вделана малая и большая (контактный цилиндр) выводные трубки. Контактный цилиндр имел кольцевую выпрессованную полость, в которой находилась резиновая прокладка и такая же прокладка находилась в верхней части цилиндра. Контактный цилиндр от крышки изолирован слоем парафинированной бумаги. Через малую трубку выводился провод, подключённый к одному из полюсов батареи, второй полюс которой подключался к контактному цилиндру.
Через резиновые прокладки проходил контактный стержень, на конце которого имелся грибообразный контакт. На конце стержня имелось отверстие, к которому крепилась растяжка (датчик цели). Второй выводной проводник замыкателя подключался к контактному стержню.
Какая использовалась электрическая (сухая) батарея неизвестно, но сила тока в ней вряд ли была менее 0,5 А.
При наклоне штанги замыкателя грибок касался стенки цилиндра из фольги — электрическая цепь замыкалась и происходил взрыв фугаса.
Натяжная проволока (шпагат) крепилась к штанге и протягивалась перпендикулярно возможному направлению движения противника на расстояние 8-12 м, но можно и до 20 м.
Существенным недостатком замыкателя полковника Стендера являлась его незащищённость от влаги. Так, при дожде вода скатывалась по штанге и попадая на землю образовывала токопроводящую линию (штанга находится всё время под напряжением), в результате чего происходил повышенный саморазряд батареи.
