Дополнительные прототипы получили новые моторы МК4В «Касей» 12, той же мощности, что и «Касей» 11, но снабженные редукторами. Мотогондолы переделали, выведя воздухозаборники нагнетателей на их верхнюю поверхность.

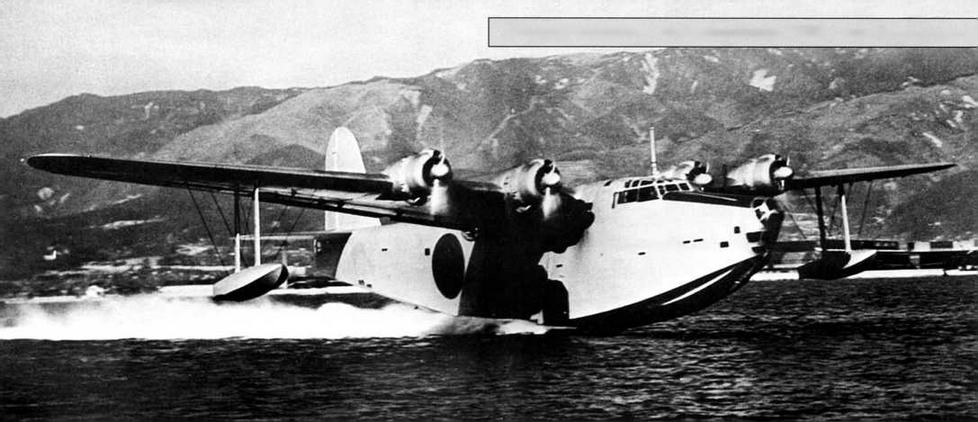

Внесенные изменения дали ожидаемый эффект — поведение самолета на воде значительно улучшилось, хотя и оставалось несколько хуже, чем у Н6К2. А вот по летным данным Н8К1 существенно превзошел предшественника. Не удалось только полностью устранить подскакивание («барсение») самолета при разбеге. Чтобы пилот мог контролировать режим разбега, конструкторы нашли остроумное решение. Перед пилотской кабиной находилась мачта, на которой крепилась трубка Пито. На этой мачте, на определенной высоте установили горизонтальный прут, а на остеклении кабины нанесли линию. Во время взлета пилот должен был так оперировать рулями, чтобы прут и линия на стекле были совмещенными. При
После завершения программы испытаний дополнительные прототипы (неясно — все, или только часть) переоборудовали в транспортные самолеты для перевозки высокопоставленных лиц. С них демонтировали вооружение, а в фюзеляже оборудовали салон на 27 пассажиров.
Первая серийная модификация Н8К - тип 2 модель 11

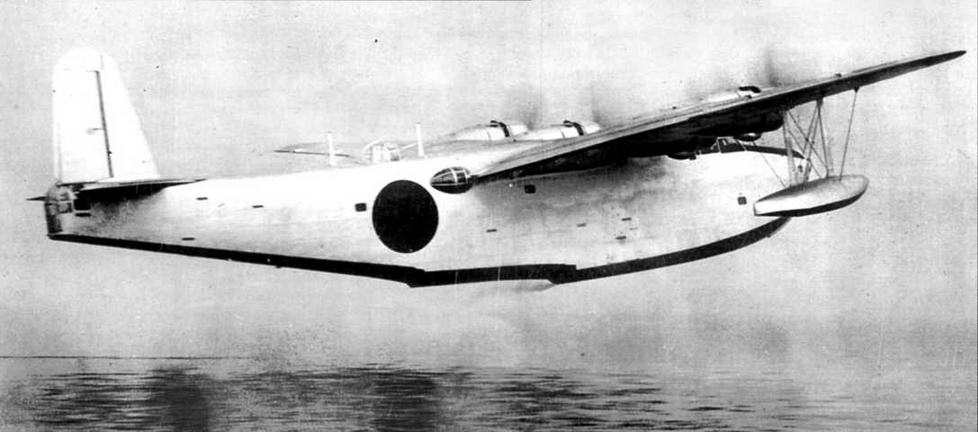

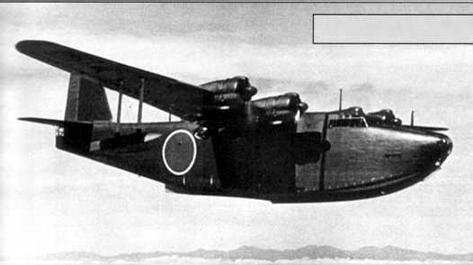

Серийный Н8К2
Несмотря на то, что прототипы Н8К1 недобирали до требуемой скорости примерно 10 км/ч, Главное бюро морской авиации признало самолет отвечающим требованиям и 5 февраля 1942 г. его приняли на вооружение под обозначением «Ни-Сики Хикотей 11-Гата» («летающая лодка тип 2 модель 11»), или же Н8К1. В системе кодов союзников машина получила название «Эмили». Практически сразу же начался выпуск серийных гидропланов, но его темп был невысок—за 1942 финансовый год (начинался 1 апреля) было изготовлено лишь 12 Н8К1. Серийные машины несколько отличались от прототипов. Их двигатели «Касей» 12 оборудовались не выхлопными коллекторами, а индивидуальными патрубками для каждого цилиндра. Под хвостовой частью лодки, за вторым реданом, появился небольшой дополнительный киль, улучшающий устойчивость при разбеге. Состав оборонительного вооружения был ослаблен — 20-мм пушки остались только в верхней и хвостовой установках, а на остальных позициях устанавливались 7,7-мм пулеметы.
В 1942 г. фирма «Мицубиси» начала производство двигателей «Касей» серии 20, снабженных системой впрыска водно-метаноловой смеси. Такими моторами решили оснастить и летающие лодки. Для испытаний послужил первый прототип Н8К1, на который установили моторы MK4Q «Касей» 22, развивавшие взлетную мощность 1850 л.с. и максимальную 1680 л.с. на высоте 2200 м и 1540 л.с. — на 5500 м. Два 250-л бака для водно-метаноловой смеси установили в носках крыла, снаружи от внешних двигателей. Испытания прошли вполне успешно, и моторы «Касей» 22 были приняты для новой модификации летающей лодки, получившей индекс Н8К2.
Увеличенная на 20% мощность силовой установки позволила увеличить взлетную массу машины и внести в её конструкцию ряд важных усовершенствований, направленных, прежде всего, на повышение боевой живучести.

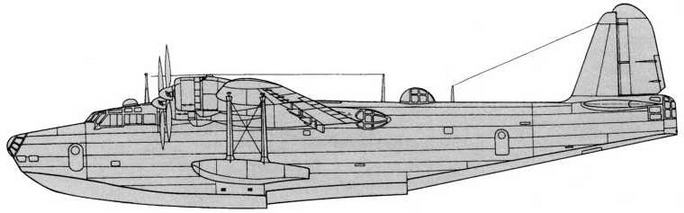

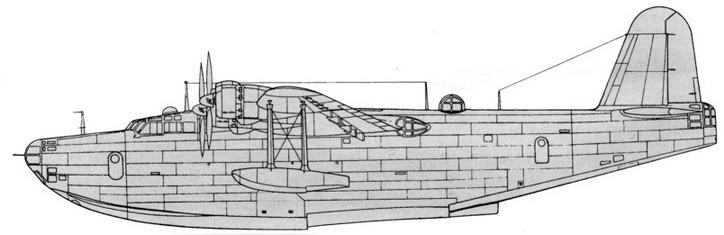

Прототип Н8К1

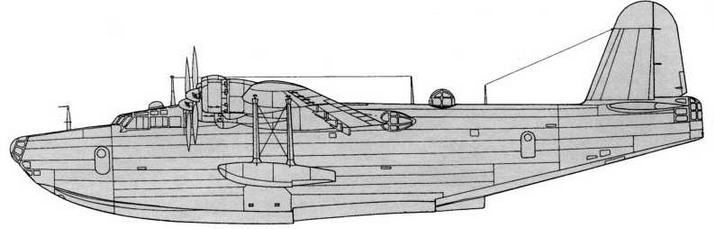

Серийный Н8К1

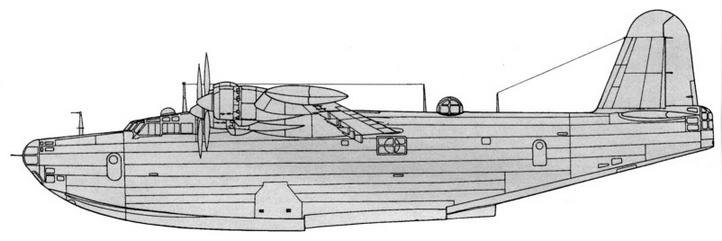

Н8К2

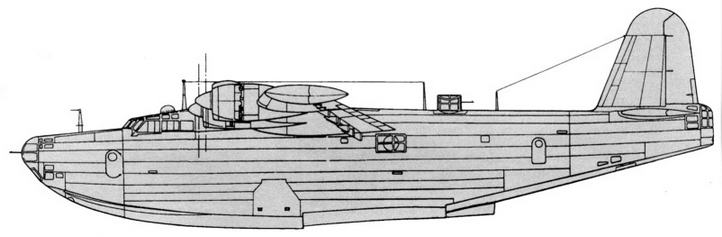

Н8КЗ
Н8К4
Кресла пилотов и борта фюзеляжа в районе носовой стрелковой установки были защищены листами брони толщиной 6 мм. Крыльевые топливные баки увеличили (общий максимальный запас топлива возрос до 18 880 л) и защищены протектором
Серийное производство Н8К2 осуществлялось на новом предприятии «Каваниси» в г. Конан. Первый экземпляр выпустили в феврале 1943 г., но на вооружение новую модификацию официально приняли только 26 июня 1943 г., присвоив наименование «Ни-Сики Хикотей 12-Гата» («летающая лодка тип 2 модель 12»). Согласно японским данным, в 1943 финансовом году построили 78 гидросамолетов Н8К2, в 1944-м — 33, а в 1945-м — один. Таким образом, было выпущено в общей сложности 112 экземпляров Н8К2, что составили 2/3 от общего производства летающих лодок этого типа (167 единиц включая прототипы).
Гидросамолеты Н8К2 поздних выпусков (со второй половины 1944 г.) получили измененные боковые стрелковые установки — прямоугольные окна вместо каплевидных обтекателей. Часть машин оборудовалась радарами «З-Сики Ку 6-го Мусен Денсин-ки 4-Гата» («Устройство радио тип 3 Ку образец 6 модель 4», или же попросту Н-6). РЛС комплектовалась антеннами типа «Яги» (получившими свое название от фамилии японского профессора, разработавшего их), установленными в носовой части фюзеляжа. Передающая антенна находилась спереди, приемные — по бокам. С высоты 4000 м радар мог обнаруживать крупные надводные корабли на расстоянии до 280 км. Установка РЛС позволила вести разведку ночью, что существенно снижало уязвимость громоздких летающих лодок от вражеских истребителей.
Ещё в начале проектирования новой летающей лодки конструкторы фирмы «Каваниси» рассматривали возможность применения убираемых подкрыльевых поплавков. Это позволило бы снизить аэродинамическое сопротивление и улучшить летные данные. «Источником вдохновения» служила американская пассажирская летающая лодка «Дуглас» DF, оборудованная складывающимися поплавками. В 1936-1937 гг. два таких самолета были куплены авиакомпанией «Дай Ниппон Коку К.К.» и переданы для испытаний авиации Императорского флота. Машины получили обозначение «Сисаку D-Гата Хикотей» — «опытная летающая лодка тип D», или же HXD1 и HXD2. Один экземпляр был в 1938 г. передан фирме «Каваниси», где разобран буквально до винтиков с целью изучения примененных в нем передовых технических решений. Однако, в конце концов, от применения убираемых поплавков на Н8К1 отказались, стремясь избежать усложнения конструкции и увеличения массы машины.

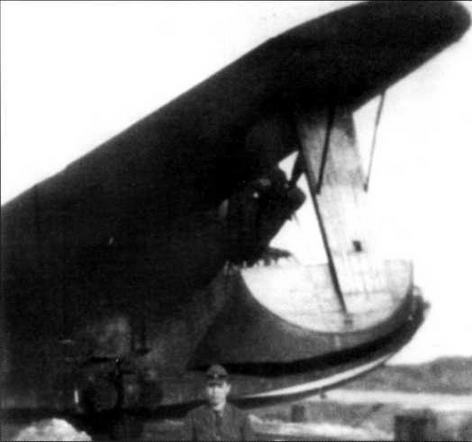

Н8КЗ, оснащенный убирающимися поддерживающими поплавками

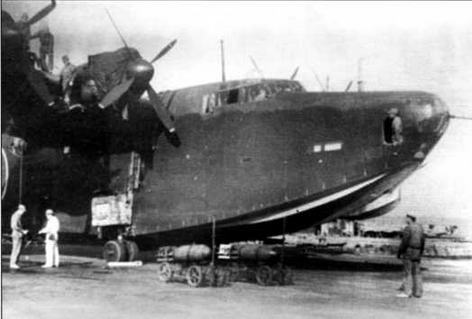

Н8К2 поздних серий, оснащенный РЛС
Вновь к идее применения убираемых поплавков японские конструкторы вернулись в конце 1942 г. Переделке подверглись два ранних серийных экземпляра Н8К2, находившихся на завершающей стадии сборки. Летные испытания первого из них начались 13 февраля 1943 г. В отличие от «Дугласа» DF, на котором поплавки убирались по направлению к фюзеляжу, на японском гидросамолете применили уборку по направлению к законцовкам крыла (решение, «подсмотренное» у другого американского гидроплана — «Консолидейтед» РВУ «Каталина»), Это потребовало доработки законцовок крыла, размах которого уменьшился до 37,66 м. При складывании поплавков, образовывавших законцовки крыла, размах составлял 38,33 м, а площадь крыла— 165,21 кв. м. Кроме того, в конструкцию самолетов снесли ряд других изменений, направленных на снижение аэродинамического сопротивления: верхнюю пушечную установку выполнили убирающейся, а в боковых вместо каплевидных обтекателей применили прямоугольные окна. Закрылки теперь были выдвижными щелевыми (системы Фоулера). Также установили увеличенные коки винтов. Масса пустого самолета незначительно возросла (до 18 570 кг), но взлетная осталась такой же, как у Н8К2.
