Но это последнее отверстие должно быть открыто лишь при заряжании; при выстреле оно должно быть плотно закрыто. Поэтому пришлось казенную часть снабдить такой пробкой, которую можно было бы при заряжании вынимать, а перед выстрелом снова вставлять. Такой пробкой как раз и является затвор орудия. Затвор орудия должен очень прочно и плотно закрывать ствол, иначе образуется щель и в нее при выстреле прорвутся пороховые газы. Но, вместе с тем, затвор должен легко и быстро открываться для заряжания и так же легко и быстро закрываться после заряжания. Как же согласовать эти требования?
Этого удалось добиться не сразу:
Пороховые газы и при этом затворе все же прорывались, а нагар еще больше затруднял открывание и закрывание затвора.
Современные орудия (за редким, нетипичным исключением) заряжаются с казны и имеют затворы, по идее очень похожие на своих «предков». Но они несравнимо более совершенны и удобны.
Теперь, например, тоже применяют затвор в виде навинтованной пробки. Но нарезка на затворе и на затворном гнезде не сплошная: участки, имеющие нарезку, чередуются с гладкими.
Закрыть такой затвор не сложно: нужно поставить его так, чтобы его нарезные участки пришлись как раз против гладких участков в гнезде, и затем вдвинуть затвор. Теперь стоит только повернуть затвор, и нарезные его участки войдут в нарезные участки гнезда. Затвор прочно закроет ствол. Вместо многих оборотов нужно повернуть затвор всего на четверть оборота! И все витки будут удерживать затвор. Такие затворы называются поршневыми (рис. 30).
Держать вынутый затвор в руках было бы слишком тяжело и неудобно, да и направить его верно при закрывании было бы трудно: малейший перекос – и затвор не войдет.
Поэтому поршневые затворы всегда укрепляют на «раме». А рама шарнирно связана со стволом.

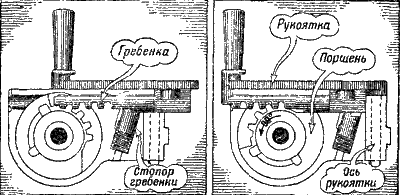

Затвор снабжен рукояткой. Ось рукоятки связывает затвор со стволом. Нажмем на ручку этой рукоятки и потянем ее назад от ствола. Сперва повернется поршень. Нарезные его участки встанут против гладких участков в гнезде. Ничто не мешает теперь поршню плавно выйти из гнезда ствола.

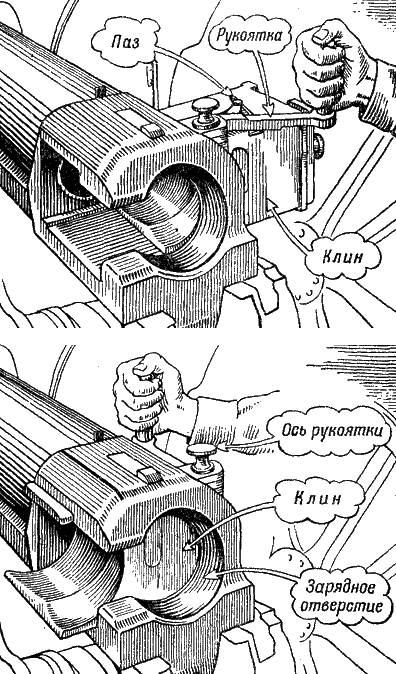

Рис. 32. Клиновой затвор. Сверху вниз: затвор открыт; затвор закрыт

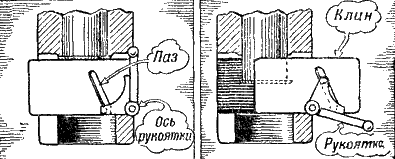

Рис. 33. Поворот рукоятки заставляет клин переместиться и открыть ствол
Ствол открыт. Можно заряжать орудие.
После заряжания опять беремся за рукоятку и поворачиваем раму к стволу. Поршень легко войдет
Не менее удобен и клиновой затвор (рис. 32).
Клин помещается в затворном гнезде ствола и, в отличие от поршня, не нуждается в специальной раме; при открывании клин не совсем выходит из затворного гнезда и, таким образом, постоянно связан со стволом.
Для открывания и закрывания клинового затвора также имеется рукоятка. Поворот рукоятки заставляет клин переместиться в затворном гнезде и открыть ствол (рис. 33).
Для закрывания достаточно повернуть рукоятку к стволу: клин вдвинется в гнездо и закроет ствол.
Эти две системы затворов, наиболее простые и удобные, получили наибольшее распространение.
Теперь, когда мы знаем, как запираются современные орудия и как устроены их затворы, зарядим орудие.
Прежде всего нужно открыть затвор, а затем вложить снаряд и заряд в ствол.
Для помещения заряда и той части снаряда, которая, остается позади ведущего пояска, ствол внутри имеет «камору».
Когда орудие заряжается патроном, в котором снаряд и заряд в гильзе соединены вместе еще до заряжания, камора называется «патронником».
Камора или патронник обычно не цилиндрические, а слегка конические.
Камора шире нарезной части и соединяется с ней коротким коническим скатом.
Вложим снаряд и заряд в камору (рис.34). Теперь можно снова закрыть затвор.
Но один только затвор все же не обеспечивает нас полностью от прорыва пороховых газов назад: очень трудно совершенно точно подогнать поверхности затвора и ствола. А если останется малейшая, незаметная на взгляд щелка, пороховые газы непременно устремятся в нее. Чтобы помешать этому, применяются специальные приспособления – обтюраторы.
На рисунке 35 показан один из таких обтюраторов.
При таком устройстве орудия применяется «картузное» заряжание: заряд пороха помещается в особом мешке – картузе, который делается из нетлеющей (например, шелковой) ткани. Тлеющие после выстрела остатки картуза могли бы преждевременно воспламенить очередной заряд.

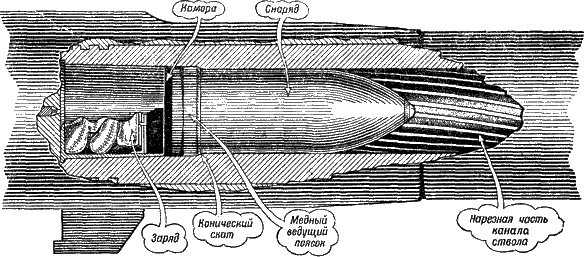

Рис. 34. Орудие заряжено

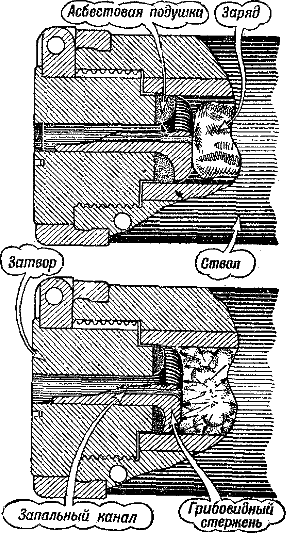

Рис. 35. Обтюратор для поршневых затворов
Рис. 36. Гильза в роли обтюратора (перед выстрелом и в момент выстрела)
В большинстве современных орудий применяется не картузное, а гильзовое заряжание: заряд помещают в латунную гильзу. При таком заряжании орудие не нуждается в специальных обтюраторах. Гильза не пропустит газов: при выстреле дно и стенки ее под давлением газов очень плотно прижмутся к затвору и к стенкам каморы. Значит, гильза и явится обтюратором (рис. 36).
