Артиллерийское вооружение советских танков, 1940–1945
Шрифт:

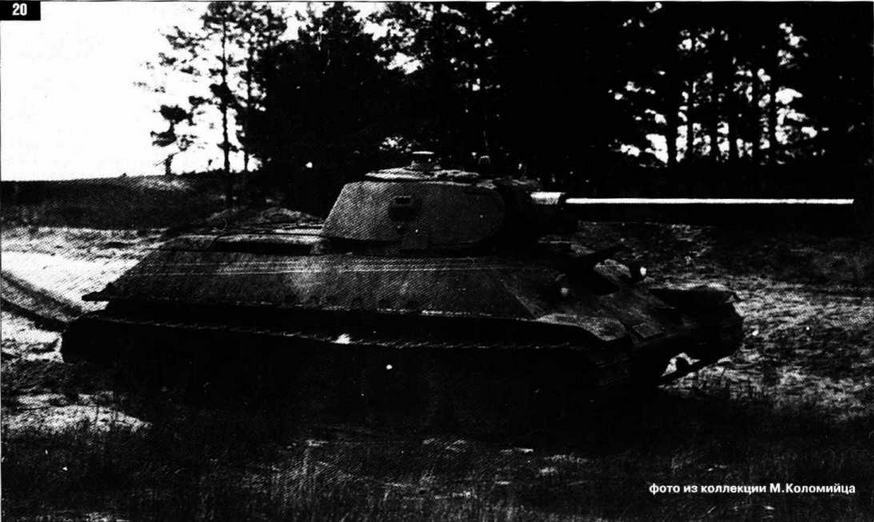

Т-34-57 с 57-мм пушкой ЗИС-4 на Софринском полигоне. Лето 1941 г.
Тело орудия ЗИС-4 на козлах. ЦАКБ. 1945 г.
7. 57-мм танковая пушка ЗИС-4/ЗИС-4М
Эскизное проектирование 57-мм пушки ЗИС-4 для танка-истребителя началось в ОКБ № 92 в 1940 г. в инициативном порядке. Инициатива была поддержана маршалом Г.Куликом и к декабрю 1940 г. опытный образец пушки уже
После переработки конструкции ствола орудия, вызванною введением флегматизатора и изменением крутизны нарезки, в июле 1941 г. пушка в танке Т-34 испытывалась на Софринском полигоне. Ввиду крайней необходимости в противотанковых средствах, ЗИС-4 была принята па вооружение и с середины июля 1941 г. поставлена в валовое производство на заводе № 92. От Ф-34 пушка отличалась, главным образом, трубой ствола и грузом на люльке (противовесом) для уравновешивания. Производство ЗИС-4 велось осенью 1941 г., а в декабре ввиду трудностей производственного характера, загруженностью завода «Баррикады» (поставлявшего трубы для стволов) и недостатка боеприпасов, производство систем ЗИС-2 и ЗИС-4 было законсервировано. Вспомнили о них в 1943 г., когда 57-мм пушки стали единственными освоенными артсистемами, способными как-то противостоять немецким «Тиграм». Валовое производство ЗИС-4 (теперь именовалось ЗИС-4М) для танков-истребителей было возобновлено в июле—августе 1943 г. и продолжаюсь до конца октября, когда на фронт в нужном количестве пошли противотанковые САУ (СУ-85).
8. 76-мм танковые орудия большой мощности образца 1943—44 годов
В 1943 г. и в иду появления на фронте танка «Тигр», остро потребовались мощные артиллерийские системы, способные пробить броню толщиной до 80-!00 мм на дистанции 500-800 м, для вооружения «танков-истребителей». Одним из наиболее привлекательных путей решения этой проблемы было возвращение к баллистике зенитного орудия обр. 1931 г. ЗК с усиленным выстрелом. Осенью 1943 г. ЦАКБ предложило вариант орудия Ф-34 со стволом 60 калибров. Орудие получило индекс С-54. В ноябре-декабре орудие, установленное в штатной башне Т-34-76, проходило совместные испытания с 85-мм пушкой Д-5. Решение казалось заманчивым, так как позволяло значительно усилить вооружение Т-34-76 и КВ-1С без радикальной переделки корпуса и башни. После проведении испытаний орудие было рекомендовано для принятия на вооружение и в серийное производство. но после изготовления небольшой установочной серии (62 шт.), его производство прекратили, шк как на фронте не встречалось большого количества «Тшров». а стоимость специального выстрела для С-54 почти вдвое превышала стоимость выстрела Ф-34. А к марте 1944 г. в серию пошла 85-мм пушка С-53, имевшая нс только большую бронепробиваемость, чем Ф-34. но и более мощный и хорошо освоенный осколочный выстрел.
Помимо С-54 в 1943-44 гг. два опытных 76-мм танковых орудия большой мощности разработало ОКБ «Большевика». Ими стали 76-мм танково-самоходная пушка В-8 с цилиндрическим каналом ствола и В-8К с коническим каналом ствола. Пушки имели весьма высокие баллистические характеристики (несколько превышавшие таковые у немецкого KwK 42). но оказались очень дорогими. Поэтому их изготовление рассматривалось только как интересный опыт, а все характеристики бронепробиваемости широко не освещались.
Танк ИС («Объект 237»), оснащенный макетом 85-мм пушки С-18 после сборки.
9. 85-мм танковые орудия образца 1942—43 годов
Первые советские 85-мм танковые пушки появились еще в 1939 г. (Ф-30). Они обкатывались в танках Т-28 и КВ. но на вооружение по ряду причин приняты не были.
В декабре 1941 г. Уралмашзавод предложил для вооружения танка КВ 85-мм орудие У 12. разработанное конструкторами Сидоренко и Усенко.
Весной 1942 г. с проектами 85-мм танковых пушек в НКВ обратились сразу три конструкторских труппы. Во-первых, это ЦАКБ (В.Грабин), во-вторых, ОКБ № 8 им. Калинина и в-третьих. КБ завода № 92 под руководством В.Савина (после «прописки» В.Грабина в ЦАКБ).
Все КБ предполагали использование люльки и противооткатных приспособлений 76-мм танковых пушек ЗИС-5 или Ф-34. наложив на них 85-мм ствол с баллистикой зенитного орудия обр. 1939 г. При этом для компенсации отката первый исполнитель предполагал увеличение откатных масс, второй — применение штатного дульного тормоза зенитной пушки и третий — перепроектирование тормоза отката.
Проекты не приняли, так как в то время по мнению техуправлении НКВ и руководства НКТП переход на калибр 85-мм был неоправдан, поскольку стоимость 85-мм выстрела была значительно больше, чем 76-мм.
Однако в 1943 г., после появления на поле боя новых немецких танков «Тигр» и «Пантера», а также недостаточного осколочно-фугасного действия 76-мм гранаты против новых полевых укреплений, интерес к орудиям калибра 85-мм проявился с новой силой. Проекты. предложенные в 1941-42 гг. пересмотрели, но наиболее реальный — проект завода № 8 им. Калинина был отклонен, так как он требовал применения дульного тормоза, считавшегося крайне нежелательным в танковом орудии.
ПАКБ зимой 1943 г. выполнило проект новой танкосамоходной пушки С-18, одобренный техуправлением НКВ, и в марте 1943 г: заводу № 9 поручили изготовить 2 опытных образца (ЦАКБ еще не имело собственной производственной базы). Но изготовление орудий затянулось. А когда они поступили на испытания — выяснилось, что пушки изготовлены с отступлениями от чертежей. КБ завода № 9 под руководством Ф. Петрова оспорило правомерность изменений. В.Грабин настаивал на своем. Дело окончилось ничем. Испытанные пушки отказывались нормально работать, а проектировщики и изготовители, вместо устранения недостатков. принялись обильно поливать трут друга грязью. В результате для испытаний первого опытного танка «объект 237» в его башню установили неработающий макет орудия С-18. После того, как неисправные С-18 были доведены до кондиции, на танки они установлены не были, а поступили для вооружения прототипов СУ-85 (СУ-85-1 и СУ-85-4).
Покуда шла доработка С-18, ЦАКБ выдало еще один вариант 85-мм танкового орудия для танков КВ-1C и ИС. получившего индекс С-31. Причем эта пушка разрабатывалась сразу в двух вариантах — с баллистикой 85-мм зенитного орудия (нач. скорость 790-800 м/с) и с увеличенной баллистикой (нам. скорость 880-900 м/с). Изготовлением и заводскими испытаниями орудия занимался завод № 92. причем по сравнению с С-18 новые пушки оказались проще в изготовлении. Но орудие увеличенной баллистики требовало отработки нового порохового заряда в существующей гильзе. Эта сложная задача так и не была решена в поставленные сроки — до 1 октября 1943 г.. (собственно, ее никто и не решал, так как назначенный для этою исполнитель задание получил только в октябре 1943 г.), и все дальнейшие работы над 85-мм танковой пушкой ограничивались баллистикой зенитного орудия обр. 1939 г.
Танк КВ-1С, вооруженный 85-мм пушкой С-31 в штатной башне. Хранится в ВИМ БТВТ. Кубинка.

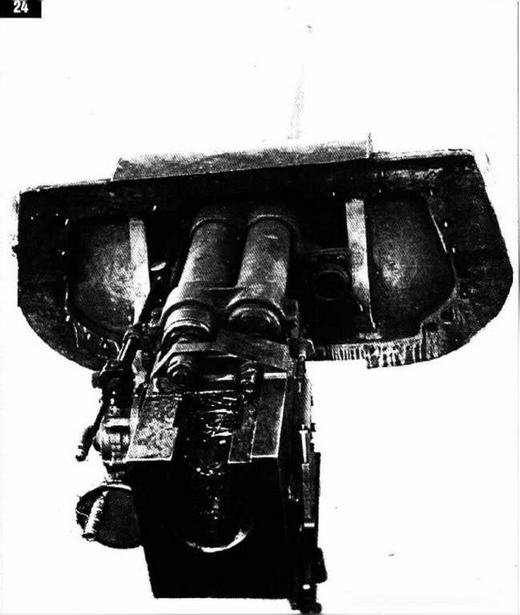

85-мм орудие Д-5 перед установкой в танк.
Тем временем КБ завода № 9 переработало конструктив орудия У-12 и предложило в мае 1943 г. собственный вариант 85-мм танковой пушки. Новое изделие получило индекс Д-5Т-85 и отличалось от У-12 механизмом полуавтоматаки копирного типа, заимствованным от орудия ЗИС-5. а также некоторыми узлами тормоза отката и накатника. Плотная компоновка орудия и малая длина его отката позволяла установить его в башню любого имеющегося тяжелого танка без переделки башни. От С-18 и С-31 орудие выгодно отличалось малой длиной отката и массой казенной части, но имело большое число мелких деталей. требовавших точной обработки.
