Пистолет Werder М1869 однозарядный, с ручным перезаряжанием. Калибр пистолета 11,5x50 R Werder, применяемый патрон имел обозначение M1869 Aptiertes. Длина ствола 205 мм (с патронником). Длина прицельной линии 265 мм при общей длине пистолета 380 мм. Практическая скорострельность пистолета Вердера была примерно аналогична винтовке и составляла 15-20 (в некоторых источника 15-24) выстрелов в минуту, за что его, также как и винтовку, иногда называли «молнией». Достоверно известно, что этим пистолетом во время Франко-Прусской войны были вооружены бойцы Bavarian 2nd Chevauleger Regiment – полка тяжёлой кавалерии. Всего было изготовлено около 4000 пистолетов системы Вердера.

Перезаряжать пистолет

достаточно просто. Сперва необходимо нажать на рычаг перед спусковым крючком. При нажатии на него отпирается затвор – передняя часть затвора опускается и нажимает на рычаг экстрактора, в результате гильза, если она была в патроннике, извлекается и двигаясь по выемке в верхней части затвора удаляется за пределы оружия. После этого необходимо вручную вставить патрон в патронник пистолета. Далее необходимо взвести курок. Для этого спица курка отводится назад. При отведении назад курок пистолета Вердера может быть установлен на полувзвод или же может быть взведён до конца. Во время взведения курка закрывается затвор. Всё, пистолет готов к стрельбе.

Как видно, управляться с пистолетом Вердера достаточно просто. К тому же все описанные операции могут быть произведены весьма быстро. Конечно, это не современное оружие, но с ним 28 выстрелов в минуту уже не кажутся столь фантастическими. Что только подтверждает его звание «молнии».

Что же касается биографии конструктора пистолета Йоханеса Людвига Вердера, то, к сожалению, информации о нём практически не сохранилось. Известно только, что он родился в 1805 г., работал в Амбергере главным конструктором компании Kremmer und Cleit и умер в 1883 г. Также известно, что он был профильным мастером-оружейником, специализировавшимся на проектировании и изготовлении оружия и оружейных инструментов.

Кроме того, есть информация о четырёх однофамильцах Вердера, трое из которых были его современниками. Два его современника, Август Карл Вердер и Бернгард-Франц-Вильгельм Вердер, были прусскими генералами. Третий современник, Карл Вердер, был немецким философом и писателем. А вот четвёртый, Феликс Вердер, был швейцарским оружейником из Цюриха. Именно Феликс Вердер в 1652 г. изготовил самый старый из датированных оружейный замок. Возможно, он был предком изобретателя «баварской молнии».

< image l:href="#"/>

Клеймо на верхней части ствольной коробки указывает на то, что она была изготовлена на заводе Greis в Мюнхене

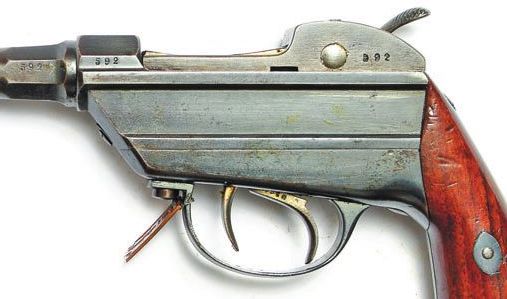

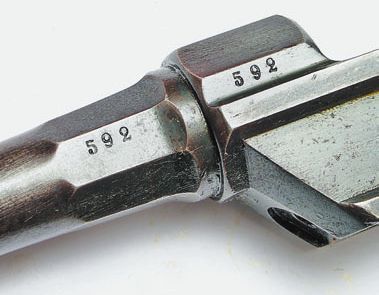

Серийный номер пистолета проставлялся на всех элементах конструкции – деталях УСМ, стволе и ствольной коробке

Прицельное приспособление пистолета состоит из целика и мушки. Мушка вместе с основанием выполнена единой цельной деталью и припаяна (или приварена) к стволу, а целик является частью корпуса УСМ. Ни о какой пристрелке без напильника не могло быть и речи

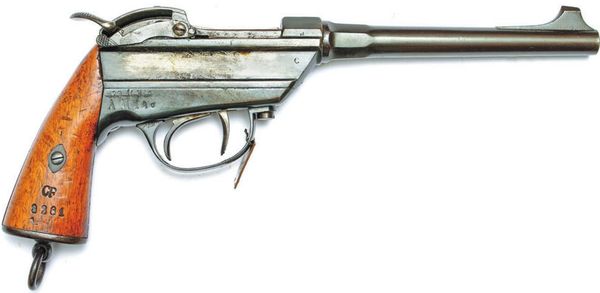

Один из пистолетов Вердера хранящийся в фондах ВИМАИВиВС. Судя по полковым клеймам на рукоятке

и ствольной коробке он побывал не в одних руках

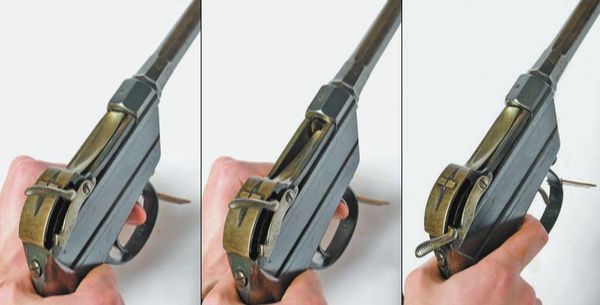

Для перезаряжания пистолета Вердера стрелок должен нажать на «зеркальный спусковой крючок» (1) после чего открывается затвор (2). Выемка на верхней части затвора облегчает досылание патрона в патронник. После этого отпускаем рычаг открывания затвора и взводим курок. При взведении курка одновременно происходит и запирание затвора. Пистолет готов к стрельбе

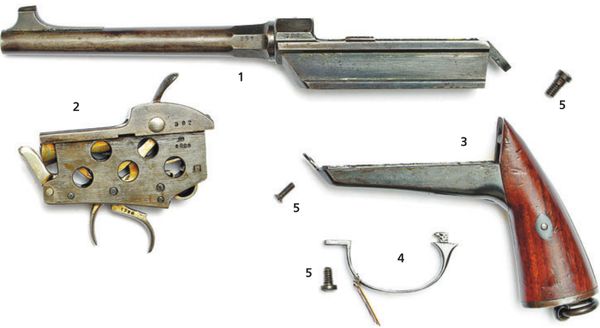

Детали пистолета Вердера после неполной разборки: 1 – ствол со ствольной коробкой, 2 – ударно-спусковой механизм с затвором, 3 – рукоятка пистолета, 4 – спусковая скоба, 5 – винты

Калашников. Оружие, боеприпасы, снаряжение. 2011. №4

Дантист-оружейник

Карабины системы Эванса из фондов Военно-исторического музея артиллерии, инженерных войск и войск связи (ВИМАИВиВС) в Петербурге

История карабина системы Эванса, хранящегося в фондах Военно-исторического музея артиллерии, инженерных войск и войск связи (ВИМАИВиВС) в Петербурге, уникальна не только и не столько тем, что он состоял на вооружении российского флота. Куда более уникальны его создатели и конструкция.

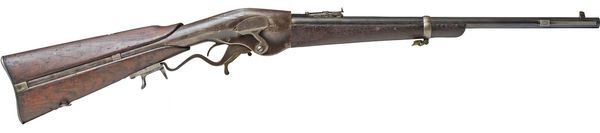

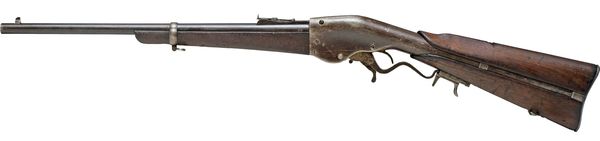

Общий вид карабина Эванса, хранящегося в фондах ВИМАИВиВС в Петербурге. Конструкция Эванса примечательна тем, что в прикладе размещался трубчатый шнековый магазин оригинальной конструкции

В середине XIX в. в американском городке Мэйн жил и практиковал стоматолог доктор Уоренн Р. Эванс. И всё бы ничего, да только увлекался он механикой. Точно неизвестно, что послужило отправной точкой (может, и стоматологические «свёрла»), но в 1860-х гг. он изобретает трубчатый шнековый магазин оригинальной конструкции на винтовку, с которым получает два патента в 1868 и 1871 годах. При этом первый из них был получен Эвансом на конструкцию магазинной винтовки, а второй – на особое устройство затвора. В отработке и совершенствовании конструкции ему помогал младший брат, Джордж Эванс (по некоторым данным – Джордж Франклин), инженер и станочник.

Самой близкой и понятной любому человеку аналогией устройства магазина является шнек в обыкновенной мясорубке, присутствующей практически на каждой российской кухне. Правда, в магазинах системы Эванса вместо мяса подавались патроны. Много патронов. Конструкция позволяла разместить 24 или 38 патронов в трубчатом магазине, расположенном внутри приклада винтовки. Это вдвое больше, чем у знаменитого «винчестера». Кроме того, такое устройство позволяло развить фантастическую для того времени скорострельность – 38 патронов за 19 с. И ни одной задержки.
