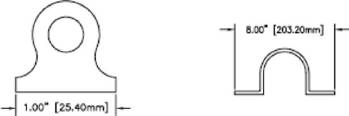

Например, если основными являются британские единицы, для коэффициента пересчета задано значение 25,4, а для точности — 0,00, то размеры могут иметь такой вид:
Добавление и форматирование основных единиц
1. Выберите пункт меню "Размер"→"Размерный стиль".
2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить.
3. На вкладке "Основные единицы" диалогового окна "Изменение размерного стиля" в группах "Линейные размеры" и "Угловые размеры" задайте параметры форматирования и точность основных единиц.
4. В группе "Линейные размеры" введите префикс и суффикс для размеров.
5. Нажмите "OK".
6. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.
Размер или стили
РЗМСТИЛЬ
Добавление и форматирование альтернативных единиц
1. Выберите пункт меню "Размер"→"Размерный стиль".
2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".
3. На вкладке "Альт. единицы" диалогового окна "Изменение размерного стиля" установить флажок "Разрешить альтернативные единицы".
4. В группе "Альтернативные единицы":
■ Выберите формат единиц из списка.
■ Задайте точность значений для альтернативных единиц.
■ Введите любые префикс и суффикс для нанесения размеров. Здесь можно использовать символ пробела для задания интервала между префиксом или суффиксом и размерным значением.
5. Нажмите "OK".
6. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.
Размер или стили
РЗМСТИЛЬ
Команды
РЗМСТИЛЬ
Создание и модификация размерных стилей
Системные переменные
DIMALT
Управление альтернативными единицами в размерах.
DIMALTD
Управление количеством десятичных знаков в альтернативных единицах.
DIMALTF
Управление множителем для альтернативных единиц.
DIMALTTD
Установка числа знаков после запятой в значениях допуска для альтернативных размерных единиц
DIMALTU
Задание формата альтернативных единиц измерения для всех размерных субстилей за исключением углового
DIMALTZ
Управление подавлением нулей в альтернативных размерных единицах.
DIMAPOST
Указывает префикс или суффикс текста (или и то, и другое) для альтернативных размерных единиц
DIMAUNIT
Установка формата единиц измерения для угловых размеров.
DIMDEC
Установка числа десятичных знаков, отображаемых для основных единиц размера
DIMDSEP
Задает символ десятичного разделителя, используемый при создании размеров с десятичным форматом единиц измерения.
DIMLFAC
Установка масштабного коэффициента для значений линейных размеров.
DIMLUNIT
Установка единиц для всех типов размеров, кроме угловых.
DIMPOST
Указание префикса или суффикса текста (или и того, и другого) для размерных единиц
DIMTDEC
Устанавливает количество десятичных знаков для значений допусков в основных единицах
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
Округление размерных величин
Все значения размерных чисел, включая двусторонние допуски, можно округлять.
Все значения размерных чисел, кроме угловых размеров, можно округлить. Например, если задать точность 0,25, все измеренные расстояния будут округлены до ближайшего кратного 0,25. Число десятичных знаков в дробной части зависит от точности, заданной для основных и альтернативных единиц, а также для двусторонних допусков.
Округление размерных значений
1. Выберите пункт меню "Размер"→"Размерный стиль".
2. В Диспетчере размерных стилей выберите стиль, который необходимо изменить. Нажмите кнопку "Редактирование".
3. На вкладке "Основные единицы" диалогового окна "Изменение размерного стиля" в группе "Линейные размеры" введите значения в поле "Округление".
4. Нажмите "OK".
5. Нажмите кнопку "Закрыть" для выхода из Диспетчера размерных стилей.
Размер или стили
РЗМСТИЛЬ
Команды
РЗМСТИЛЬ
Создание и модификация размерных стилей
Системные переменные
DIMRND
Округление всех размерных расстояний в соответствии с указанным значением
Утилиты
Нет записей
Ключевые слова для команд
Нет записей
