Specify other corner point or [Area/Dimensions/Rotation]: – указать противоположный угол прямоугольника
Ключи команды POLYGON:
Chamfer – формирует прямоугольник со скошенными углами;
Elevation – задает уровень для прямоугольника;
Fillet – формирует прямоугольник со скругленными углами;
Thickness – формирует прямоугольник с заданной трехмерной высотой;
Width – формирует прямоугольник с заданной шириной полилинии;
Area –
Dimensions – построение прямоугольника по заданным значениям длины и ширины;
Rotation – создает прямоугольник под заданным углом поворота.
Глава 8
Построение криволинейных объектов
Дуга
Команда ARC, формирующая дугу, вызывается из падающего меню Draw Arc или щелчком на пиктограмме Arc на панели инструментов Draw (рис. 8.1).
Дуги можно строить различными способами. По умолчанию построение производится путем указания трех точек: начальной, промежуточной и конечной. Дугу можно также определить, задав центральный угол, радиус, направление или длину хорды. По умолчанию дуга рисуется против часовой стрелки.
Запросы команды ARC:
Specify start point of arc or [Center]: – указать начальную точку дуги
Specify second point of arc or [Center/End]: – указать вторую точку дуги
Specify end point of arc: – указать конечную точку дуги
Ключи команды ARC:
Center – точка центра дуги;
End – конечная точка дуги;
Angle – величина угла;
chord Length – длина хорды;
Direction – направление касательной;
Radius – радиус дуги.

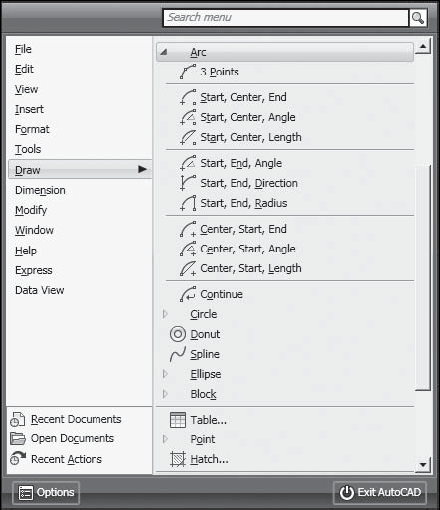

Рис. 8.1. Команда построения дуги в падающем меню
Существует несколько способов построения дуги при помощи команды ARC:
3 Points – построение дуги по трем точкам, лежащим на дуге;
Start, Center, End – построение дуги по стартовой точке, центру и конечной точке дуги;
Start, Center, Angle – построение дуги по стартовой точке, центру и углу;
Start, Center, Length – построение дуги по стартовой точке, центру и длине хорды;
Start, End, Angle – построение дуги по стартовой точке, конечной точке и углу;
Start, End, Direction – построение дуги по стартовой точке, конечной точке и направлению – углу наклона касательной из начальной точки;
Start, End, Radius –
Center, Start, End – построение дуги по центру, стартовой и конечной точке;
Center, Start, Angle – построение дуги по центру, стартовой точке и углу;
Center, Start, Length – построение дуги по центру, стартовой точке и длине хорды;
Continue – построение дуги как продолжения предшествующей линии или дуги.
Пример. Построение дуги по трем точкам
Постройте дугу по варианту 3 Points – рис. 8.2.
Запустите команду ARC, вызвав ее из падающего меню Draw Arc 3 Points или щелкнув на пиктограмме Arc на панели инструментов Draw. Ответьте на запросы:
_ARC
Specify start point of arc or [Center]: 50,80 – точка 1
Specify second point of arc or [Center/End]: 50,20 – точка 2
Specify end point of arc: 20,50 – точка 3
Рис. 8.2. Построение дуги по трем точкам
Окружность
Команда CIRCLE, формирующая окружность, вызывается из падающего меню Draw Circle или щелчком на пиктограмме Circle на панели инструментов Draw (рис. 8.3).
Окружности можно строить различными способами. По умолчанию построение производится путем указания центра и радиуса. Можно задавать центр и диаметр или только диаметр, указывая его начальную и конечную точки. Окружность также может строиться по трем точкам. Кроме того, имеется возможность определять окружность, касающуюся либо трех объектов рисунка, либо двух (в последнем случае задается еще и радиус).
Запросы команды CIRCLE:
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: – указать центр окружности
Specify radius of circle or [Diameter]: – указать радиус
Рис. 8.3. Команда построения окружности в падающем меню
Ключи команды CIRCLE:
3Р – строит окружность по трем точкам, лежащим на окружности;
2P – строит окружность по двум точкам, лежащим на диаметре;
Ttr – строит окружность по двум касательным и радиусу.
Пример. Построение окружности по центру и радиусу
