Пример. Формирование параллелепипеда
Постройте параллелепипед (рис. 13.4).

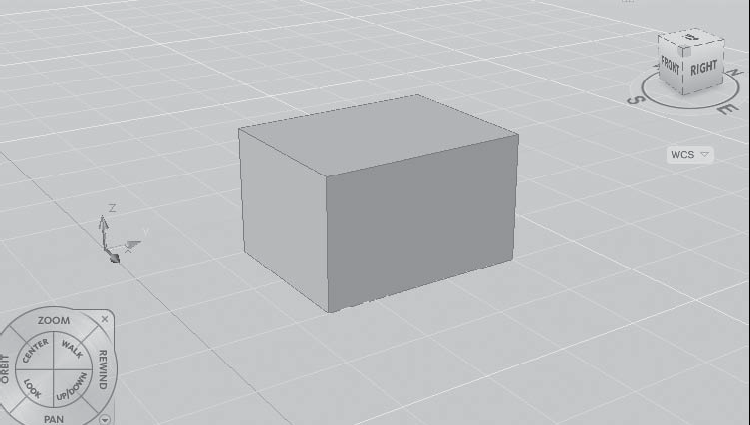

Рис. 13.4. Формирование параллелепипеда

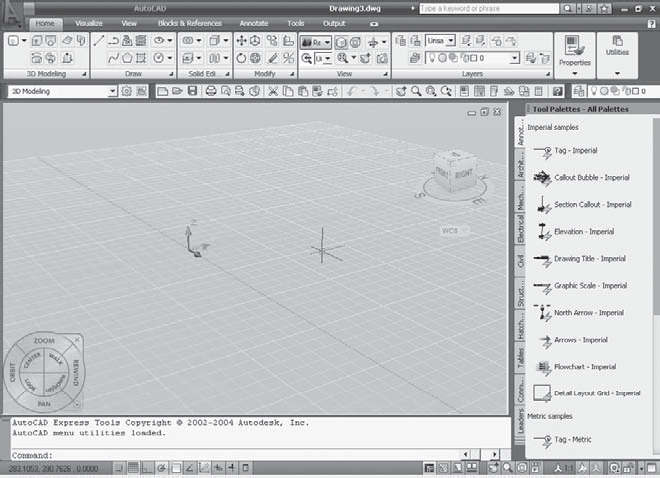

Запустите команду BOX, вызвав ее из падающего меню Draw Modeling Box или щелчком на пиктограмме Box на панели инструментов Modeling. Ответьте на запросы:
_BOX
Specify first corner or [Center]: 50,70 – координаты
Specify other corner or [Cube/Length]: 150,200 – координаты другого угла параллелепипеда
Specify height or [2Point]: 80 – высота параллелепипеда
Клин
Команда WEDGE, формирующая твердотельный клин, вызывается из падающего меню Draw Modeling Wedge, или щелчком на пиктограмме Wedge на панели инструментов Modeling, или из меню 3D Modeling.
Запросы команды WEDGE:
Specify first corner or [Center]: – указать первый угол клина
Specify other corner or [Cube/Length]: – указать противоположный угол клина
Specify height or [2Point]: – указать высоту Все запросы и ключи команды WEDGE аналогичны запросам и ключам команды BOX.
Пример. Формирование клина
Постройте клин (рис. 13.5).

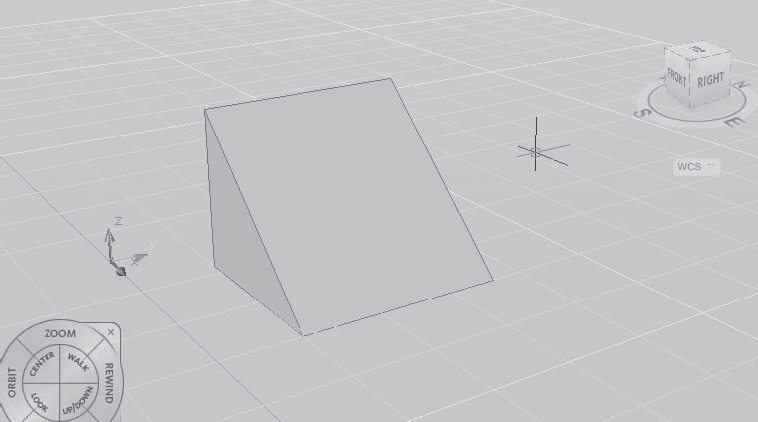

Рис. 13.5. Формирование клина
Запустите команду WEDGE, вызвав ее из падающего меню Draw Modeling Wedge или щелчком на пиктограмме Wedge на панели инструментов Modeling. Ответьте на запросы:
_WEDGE
Specify first corner or [Center]: 40,50 – координаты угла клина
Specify other corner or [Cube/Length]: 150,180 – координаты противоположного угла клина
Specify height or [2Point]: 100 – высота клина
Конус
Команда CONE формирует твердотельный конус, основание которого (окружность или эллипс) лежит в плоскости XY текущей системы координат, а вершина располагается по оси Z. Команда вызывается из падающего меню Draw Modeling Cone, или щелчком на пиктограмме Cone на панели инструментов Modeling, или из меню 3D Modeling.
Запросы команды CONE:
Specify center point of base or [3P/2P/Ttr/Elliptical]: – указать центральную точку основания конуса
Specify base radius or [Diameter]: – указать радиус основания конуса
Specify height or [2Point/Axis endpoint/Top radius]: – указать высоту конуса
Ключи команды CONE:
3Р – строит основание конуса в виде окружности по трем точкам, лежащим на ней;
2P – строит основание конуса в виде окружности по двум точкам, лежащим на диаметре;
Ttr –
Elliptical – позволяет создавать основание конуса в виде эллипса;
2Point – указывает, что высотой конуса является расстояние между двумя заданными точками;
Axis endpoint – задает положение конечной точки для оси конуса, которой является верхняя точка конуса или центральная точка верхней грани усеченного конуса;
Top radius – определяет радиус при вершине усеченного конуса.
Пример. Формирование кругового конуса
Постройте конус, в основании которого лежит окружность (рис. 13.6).
Рис. 13.6. Формирование кругового конуса
Запустите команду CONE, вызвав ее из меню Draw Modeling Cone или щелчком на пиктограмме Cone на панели инструментов Modeling. Ответьте на запросы:
_CONE
Specify center point of base or [3P/2P/Ttr/Elliptical]: 100,100 – центральная точка конуса
Specify base radius or [Diameter]: 80 – радиус основания конуса
Specify height or [2Point/Axis endpoint/Top radius]: 100 – высота конуса
Шар
Команда SPHERE формирует твердотельный шар (сферу). Для этого достаточно задать его радиус или диаметр. Каркасное представление шара располагается таким образом, что его центральная ось совпадает с осью Z текущей системы координат. Команда вызывается из падающего меню Draw Modeling Sphere, или щелчком на пиктограмме Sphere на панели инструментов Modeling, или из меню 3D Modeling.
Запросы команды SPHERE:
Specify center point or [3P/2P/Ttr]: – указать центр шара
Specify radius or [Diameter]: – указать радиус шара
Ключи команды SPHERE:
3P – определяет окружность сферы путем задания трех произвольных точек в трехмерном пространстве;
2P – определяет окружность сферы путем задания двух произвольных точек в трехмерном пространстве;
Ttr – построение шара по заданному радиусу, касательному к двум объектам.
Пример. Формирование шара
Постройте шар (рис. 13.7).
Рис. 13.7. Формирование шара
Запустите команду SPHERE, вызвав ее из падающего меню Draw Modeling Sphere или щелчком на пиктограмме Sphere на панели инструментов Modeling. Ответьте на запросы:
_SPHERE
Specify center point or [3P/2P/Ttr]: 100,150 – координаты точки центра шара
Specify radius or [Diameter]: 80 – радиус шара
