Спустя три года после воздушного парада в Домодедове, где впервые продемонстрировали советские самолеты с крылом изменяемой стреловидности, в зарубежной печати промелькнули сообщения о разработке в Советском Союзе новых боевых машин, использующих аналогичное техническое решение. Выл среди них и рисунок Ту-22, стреловидность консолей крыла которого можно было изменять. Сейчас трудно сказать, с чем это было связано – с утечкой информации или домыслами журналистов.
След «бэкфайра»
Николай Якубович
Начало «биографии»
Как ни старались режимно-секретные органы предприятий, но спрятать летающую машину от посторонних глаз не удалось, и информация просочилась за кордон. О создававшемся с конца 1967-го на Московском машиностроительном заводе (ММЗ) «Опыт» дальнем бомбардировщике Ту-22М стало известно к началу 1970-х годов. Летом того же года разведывательные спутники США впервые зафиксировали появление нового самолета на аэродроме Летно-исследовательского института, тогда еще не носившего имя М.М. Громова. Информация об этом дошла до командования Североатлантического блока, и НАТО присвоило ему свое кодовое имя "Бекфайр», что в переводе с английского означает -Встречный огонь». Тогда же в зарубежной прессе появилось обозначение Ту-26.
Появление Ту-22М, ставшего основой авиационно-ракетного комплекса К-22Н и венцом почти 20-летних попыток создания в ОКБ ММЗ «Опыт», возглавлявшегося А.Н. Туполевым, многорежимного дальнего ударного самолета, в те годы означало ни что иное, как новый виток в гонке вооружений. Давно уже не секрет, что создатели его предшественника – самолета Ту-22К сумели лишь частично удовлетворить требованиям заказчика, машина довольно быстро морально устарела.
Мода на крыло с изменяемой стреловидностью вошла в авиацию в начале 1960-х. Тогда считали, что именно такое крыло позволит реализовать в самолете очень противоречивые требования военных. Самолет должен летать вблизи земли с трансзвуковой скоростью, обладать большой дальностью на сверхзвуке и без труда преодолевать систему ПВО вероятного противника со скоростью вдвое превышающей звуковую. Пугало другое – усложнение конструкции планера и его утяжеление, что прямо влияло на летные характеристики самолета.
Первый экземпляр Ту-22М0 на аэродроме ЛИИ
Можно услышать много всяких домыслов и о причинах присвоения новейшему самолету с крылом изменяемой стреловидности обозначения предшественника. Дело в том, что под этим названием с начала 1960-х годов скрывались различные варианты самолета «106», а завершилось все проектом «145», разработка которого началась в инициативном порядке в 1965 г. В разных документах можно встретить несколько обозначений этого самолета: изделие «АМ», «ЮМ» и «45». Проект поддержали министр авиационной промышленности П.В. Дементьев, главком ВВС П.С. Кутахов и Д.Ф. Устинов, возглавлявший Военно-промышленную комиссию. К тому времени, после снятия Н.С. Хрущева с должностей Первого секретаря ЦК КПСС и Председателя Совета Министров СССР, Государственный комитет по авиационной технике преобразовали в Министерство авиационной промышленности, что благоприятно сказалось на развитии этой отрасли.
Среди промежуточных проектов следует отметить машину «125» с двумя двухконтурными ТРДДФ НК-6. Выбранная схема с передним горизонтальным оперением и крылом двойной стреловидности вполне соответствовала взглядам конструкторов на рубеже 1950-х-1960-х годов. Самолет, по замыслу его создателей, должен был развивать максимальную скорость 2500 км/ч и летать на расстояние 4000-4500 км с крылатой ракетой класса «воздух-поверхность».
Компоновка

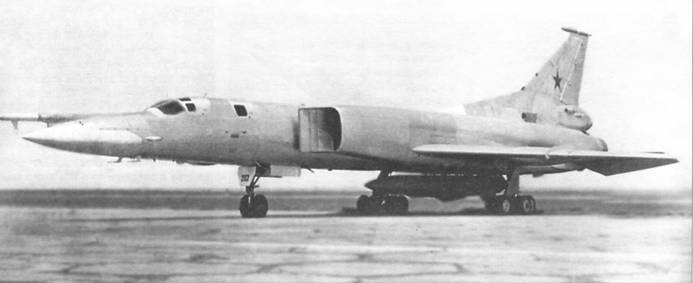

Ту-22М0 №-202 с ракетой Х-22 во время совместных государственных испытаний
Затем вернулись к компоновке самолета «106Б» с двигателями, размещенными как на Ту-22 в единой мотогондоле с вертикальным клином, но с крылом, стреловидность которого изменялась в диапазоне от 20 до 72 градусов. Расчеты показали, что при полетном весе 106 т самолет может летать со скоростью 1100 км/ч у земли и разгоняться в горизонтальном полете на высоте 14 500 м до 2500-2700 км/ч, при крейсерской – 2200 км/ч. Прямо фантастика какая-то. Для реализации этих параметров потребовался бы переход к титановой конструкции планера, что, в свою очередь, привело бы к значительному удорожанию самолета. Практическая дальность полета с дозвуковой скоростью оценивалась в 10 ООО км, а на крейсерском сверхзвуковом режиме – до 4000 км.
Самолет мог эксплуатироваться как с бетонированных, так и с грунтовых взлетно- посадочных полос (ВПП), что было недоступно машине по проекту «106Б».
Первоначально, кроме баллистических авиабомб, в составе вооружения машины «145», как и на Ту-22, предусмотрели одну крылатую ракету Х-22 в противокорабельном и противорадиолокационном вариантах. Но вскоре самолет решили делать в виде чистого ракетоносца. Кроме ударного варианта, на базе проекта «145» предполагалось разработать разведчик, постановщик помех и даже самолет дальнего радиолокационного обзора.
Экипаж ударной машины, как и прежде, состоял из трех человек, но кабину перекомпоновали, расположив штурмана за летчиком, а кресло оператора вооружения развернули так, чтобы он сидел лицом вперед (по полету). При этом, учитывая опыт эксплуатации Ту-22, конструкторы отказались от покидания членов экипажа через нижние люки и теперь в аварийной обстановке они должны были спасаться путем катапультирования вверх.
Проект «145» стал промежуточным при переходе от Ту-22 к Ту-22М. К 1967 году стало ясно, что старая компоновка не обеспечит достижение заданных параметров. Особые опасения специалистов были связаны с размещением силовой установки, как на Ту-22.
При решении задачи выбора компоновки силовой установки поморочили голову конструкторам и специалисты ЦАГИ. Как известно, после появления самолета Ту-98 институт признал ошибочными боковые воздухозаборные устройства и уже на Ту-22 настаивал на велосипедной схеме шасси и размещении ТРДФ в хвостовой части фюзеляжа с подкрыльевыми воздухозаборниками. Но ОКБ-156 пошло по своему пути и, как оказалось впоследствии, тоже неудачному. В 1967 году в проекте «145» двигатели разместили в хвостовой части фюзеляжа. а воздух к ним поступал через боковые входные устройства, сначала по типу примененных на перехватчике Ту-128, а затем – прямоугольной формы с вертикальным клином, а между ними и фюзеляжем предусмотрели щели для слива пограничного слоя. В средней части воздухозаборных устройств расположили створки перепуска и подпитки двигателей воздухом.
Путь формирования облика Ту-22М подтверждает формулу проектирования принятую в те годы в ОКБ ММЗ «Опыт»: от простого – к сложному. Несмотря на накопленный в ЦАГИ опыт по боковым воздухозаборным устройствам, в частности, по типу примененных на МиГ-25, этот, наиболее выгодный, вариант почему-то сразу не приняли, а пошли «длинной дорогой», опять же от простого к сложному.

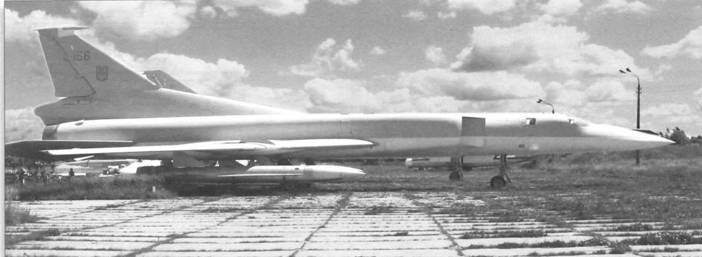

Опытный экземпляр самолета Ту-22М0 (бортовой № 156) – ныне экспонат Киевского национального музея авиации Украины
