Все приборные панели, пол и стенки кабины покрыты матовой серой краской, приборы имеют черные циферблаты с белыми надписями и стрелками. Ручка управления, блок индикации на стекле и козырьки приборных панелей выкрашены черной матовой краской, не дающей бликов. На РУСе сосредоточены кнопки управления: носовым колесом, кинокамерой, сбрасыванием бомб и пушечным огнем.
Самолет оборудован катапультируемым сиденьем Мартин-Бейкер тип 9 Мк. 1, на заголовнике которого установлены пробойники остекления. Эта деталь немаловажна для покидания самолета вблизи земли, когда на открывание и сбрасывание фонаря уже нет времени. Этой же цели служит и специальный детонационный шнур, зигзагообразно наклеенный на остекление сдвижной части.
Таковы основные конструктивные особенности самолета "Харриер", который под маркой GR.1 18 апреля 1969 г. поступил
Еще в ходе летных испытаний самолеты "Харриер" GR.1 налетали 1700 часов: совершались взлеты и посадки днем и ночью, на лесных площадках, в центре Лондона и в пригородах Нью-Йорка, на палубах ударных авианосцев и маленьких фрегатов. Именно последний факт сыграл важнейшую роль в решении командования корпуса морской пехоты США принять этот самолет на вооружение, к тому же тактика боевого применения "Харриера" как нельзя лучше решает проблему непосредственной воздушной поддержки морского десанта. Последовал заказ на 102 самолета.

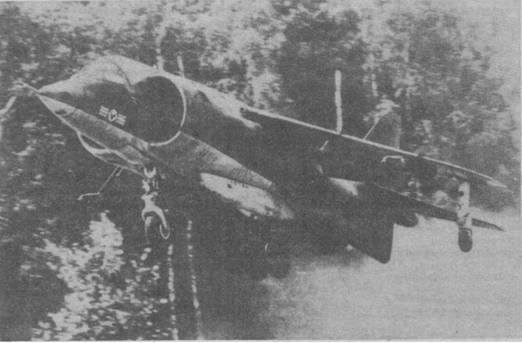

Взлет "Харриера" CR. 120-й эскадрильи королевских ВВС в лесном массиве близ г. Боркен, ФРГ
Первая эскадрилья VMA-513 на авиабазе Юма, Аризона, была укомплектована десятью самолетами AV-8A "Харриер" (английское обозначение – "Харриер" Мк.50) в 1971 г. Вслед за VMA-513 еще две эскадрильи – VMA-231 и VMA- 542 – были укомплектованы AV-8A и двухместными TAV-8A "Харриер” Т.Мк.54.
Имея планер, полностью идентичный английским машинам, американские "вертикалки” отличаются от них оборудованием кабины, катапультируемым креслом Стенсел S.IIIC.a внешне специальной антенной саблевидной формы. Впоследствии 47 машин были модифицированы и получили обозначение AV-8C. У них была видоизменена хвостовая балка, появилась система строевых огней и встроенный контейнер для ИК- ловушек и дипольных отражателей. Носовую фотокамеру сняли, так как задача разведки перед ними не ставилась. Был установлен и новый прицельно-навигационный комплекс.
"Американизации” подверглось и вооружение, вследствие чего на экспортных "Харриерах” была предусмотрена возможность установки балок с ракетами "воздух-воздух" AIM-9 "Сайдуиндер", переходных держателей для подвески практических бомб и контейнеров с ракетами "Зуни". Кроме этого, в ряде случаев использовались нестандартные подвесные баки (как это имело место на авиабазе Ивакуни в 1974 г.).
В 1972 г. летчик-испытатель Джон Фэрли осуществил посадку "Харриера" на палубу испанского авианосца "Дедало” после длительного перелета из Дансфолда. Двухдневные показательные полеты произвели надлежащий эффект, и испанское правительство приняло решение заказать шесть одноместных AV-8A и два двухместных ТА-8А дл я создания палубной авиагруппы. Это было удачное решение проблемы, ибо устаревший "Дедало" – в прошлом "Кэбот" постройки 1943 года – не мог уже нести обычные самолеты, а шесть его вертолетов SH-31 "Си Кинг" не могли решить фактически единственной, поставленной перед кораблем, задачи – блокирования побережья и Гибралтара.

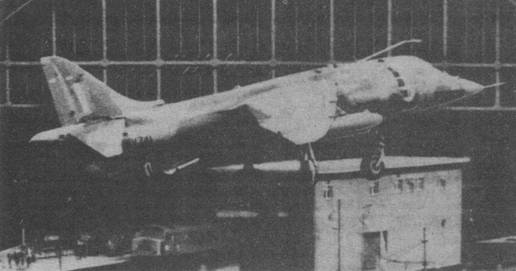

Взлет "Харриера" GR. 1 с площадки на одном из лондонских вокзалов
*длина с ПВД 13,884 м
* размах с боевыми законцовками 7,701м
* площадь крыла с боевыми законцовками 18,683 кв.м
* размах с перегоночными законцовками 9,343 м
*угол по 1/4 хорд 34"
* относительная толщина у корня крыла 10% на конце крыла 3,3%
* стояночный угол б'ЗО'
* носовое колесо 660x222-280
* основные колеса 660x190-330
* подкрыльные колеса 340x150-102
* площадь воздушного тормоза 0,79 кв.м
* вес пустого 5534 кг
* максимальный взлетный 11793,6 кг
* скорость у земли 1190 км/ч
* максимальная
* потолок 15600 м
*дальность с перегоночными законцовками 4334 км
* боевой радиус при вертикальном взлете 93 км
Предназначенные для Испании самолеты получили обозначение AV-8S "Матадор” ("Харриер" Мк.55). Они имели несколько иное радиооборудование и упрощенный прицельно-навигационный комплекс, как на американских AV-8A.
Первая эскадрилья под номером "008" была сформирована в 1976г. на авиабазе Рота. Здесь же в 1986 г. начались тренировки летного состава для освоения нового авианосного крейсера испанской постройки "Принц Астурийский", имевшего трамплин. С интеграцией Испании в НАТО усилилось сотрудничество с британскими подразделениями, эксплуатирующими "Харриеры”.
За долгий срок службы ни английские GR. 1, ни американские AV-8A, ни испанские "Матадоры" не стяжали лавров на поле битвы. Крещение огнем прошли более поздние модификации. Рассказ о них – в следующих номерах.

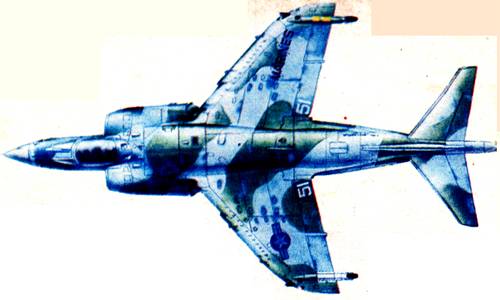

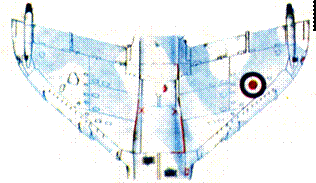

AV-8C, вид сверху

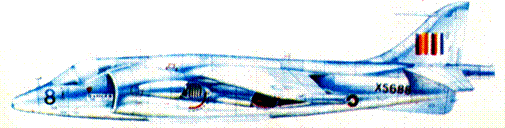

Kestrel F.G.A.I, "многонациональная” эскадрилья, Вест-Рейнхэм. Норфолк, Великобритания, 1964 г. Верх и низ – металл

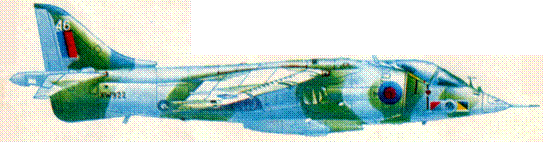

Harrier GR.l пилота Air Cdr Петера Вильямсона, командира базы в Уитеринге, No.l sqdn RAF на учениях в Норвегии, октябрь 1971 г. (1-я эскадрилья королевских ВВС). Верх – DSG, W; низ – LAG

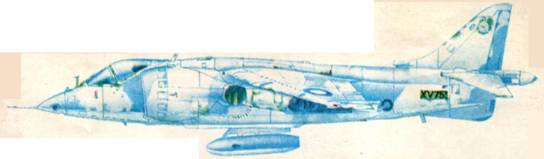

Harrier GR.l No. 233 OCU RAF, Уитеринг. Великобритания, 1977 (233-я эскадрилья переподготовки королевских ВВС). Верх и низ – DSG.OG

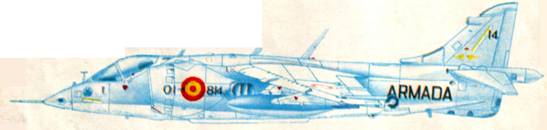

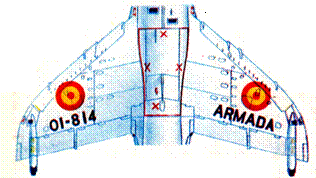

AV-8S Matador Escuadrilla 008 Arma Aerea de Armada, авиабаза Рота, Испания, 1989 г. (8-я эскадрилья авиации ВМФ Испании). Верх – G; низ – W
AV-8A Harrier VMA-542 USMS, USS Guam, январь 1972 г. (542-я эскадрилья легких штурмовиков корпуса морской пехоты США, десантный вертолетоносец "Гуам”). Верх – DSG, IV; низ – LAG

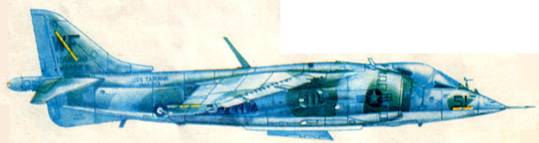

AV-8C VMA-513 USMC, USS Tarawa, апрель 1985 г. (513-я эскадрилья легких штурмовиков корпуса морской пехоты США, десантный вертолетоносец "Тарава”). Верх – DSG, DG; низ – LAG
