Еще в 1924 г. инженер К.А. Белоусов разработал схему питания двигателя от насоса на моторе, но тогда этот проект не был реализован. В декабре 1925 г. на Р-1 № 2741 впервые опробовали бензонасос с приводом от коленчатого вала мотора. В 1928 г. эксперимент повторили на самолете № 1314, поставив помпу другого типа. Но на серийных самолетах такой насос не внедрили, возможно, потому, что практически все подобные помпы тогда импортировали из-за рубежа. Р-1 до самого конца выпускался с ветрянками.
Конструкторы предлагали также существенную модернизацию планера Р-1 с переходом от полностью деревянной к смешанной конструкции. С ноября 1926 г. в ОСС разрабатывали новые крылья для с дюралевым каркасом. Их спроектировали
Самолеты комплектовались примерно поровну приборами советских и иностранных образцов, причем даже на машинах одной серии набор мог быть иным. Импортировали компасы, термометры воды и масла, указатели скорости, амперметры – в основном из Англии.
Постепенно повышалось качество советских двигателей. Если в 1925 г. менее трети моторов М-5И проходили заводские испытания без дефектов, то к 1 927 г. их количество дошло до трех четвертей. Из массовых дефектов остались только течи масла. А вот качество М-5Б осталось примерно на прежнем уровне. В Ленинграде не торопились внедрять новшества, придуманные москвичами. Это можно понять: «Большевик» был не авиационным, а артиллерийским заводом; производство авиамоторов там вскоре стали сворачивать.

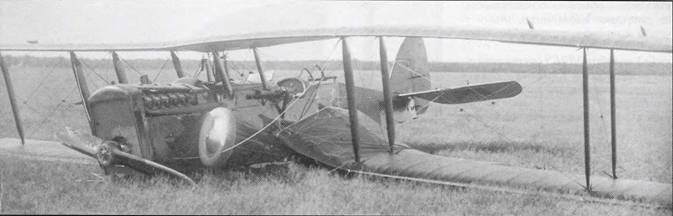

Авария самолета № 2887 при сдаточном облете на ГАЗ-1, 1927 г.

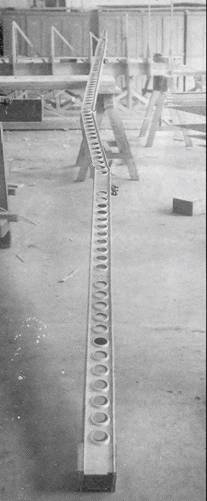

Металлический лонжерон, который собирались внедрить на Р-1
Иногда дефекты двигателей приводили к весьма серьезным последствиям. Так, осенью 1927 г. во время парада в Ленинграде в воздухе над городом рассыпался мотор на Р-1 56-й эскадрильи. Пилоту Пуре- лису с большим трудом удалось приземлиться на пустыре.
Первоначально производство Р-1 намеревались прекратить в середине 1928 г. Его место должен был занять разведчик Р-4, сконструированный под руководством А.А. Крылова. Опытный образец Р-4 был завершен в мае 1926 г. и далее испы- тывался и доводился до 1928 г. Но машина получилась слишком тяжелой, а ее центровка – слишком задней. В конце концов, работу над Р-4 прекратили, и военные опять проявили интерес к продолжению постройки Р-1.
Однако, время было упущено. ВВС не подписывали договор о серийном выпуске Р-4, но и не заказывали новые партии Р-1. Срок на поставку последних Р-1 заканчивался 1 июля 1928 г. Заводы могли просто остановиться. Заручившись устным согласием начальника УВВС П.И. Баранова, руководство Авиатреста само заключило договора с заводами. Оба предприятия, завод № 1 в Москве и завод № 31 в Таганроге – так они именовались с ноября 1927 г., были готовы продолжить выпуск машин.
Но тогда встал вопрос о необходимости модернизации самолета. Наконец, 27 августа 1928 г. УВВС прислало в Авиатрест письмо с перечнем изменений, которые необходимо внедрить на Р-1 во второй половине 1928 г. и начале 1929 г. Две серии, из 79 и 100 самолетов, должны были отличаться увеличенной сливной трубой маслопровода, новым бензиномером и бензонасосом
6 октября 1928 г. И.М. Косткин предложил сначала опробовать все новинки на самолете № 3483, стоявшем на заводе после ремонта лонжерона фюзеляжа. На нем с целью улучшения центровки на самолетах внедрили вынос верхнего крыла на 300 мм вперед, увеличили ход стабилизатора, сдвинули вперед бомбодержатели (ДЕР-6 – на 45 мм, ДЕР-7 – на 223 мм), за кабиной летнаба появился инструментальный ящик с люком в верхней обшивке, ввели ручку управления и привязные ремни нового образца, изменили конструкцию педалей. Самолет укомплектовали радиостанцией и фотоаапаратом, что довело пустой вес машины с залитой в систему водой до 1462 кг. На нем также сделали сиденье летчика под парашют: не круглое, как раньше, а прямоугольное. Оно оказалось не очень удачным. При укладке в чашку парашюта «Ирвин» у летчика даже среднего роста глаза оказывались выше козырька кабины. Опустить сиденье дальше вниз не удавалось – зажимало педали управления в задней кабине. До своих же педалей пилот дотягивался только носками.
Все эти изменения потом внедрили на серийных Р-1; вот только сиденье пилота пришлось доработать. Кроме того, усилили каркас козырька пилота и ввели наружную подножку для влезания в самолет. От деревянного шасси со стальной осью перешли к более прочному цельнометаллическому шасси. Но делали его недолго – лишь до сентября 1928 г., затем опять вернулись к более дешевому деревянному.
С 1928 г. Р-1 выпускали в трех вариантах: корпусной (ближний) разведчик-корректировщик, армейский (дальний) разведчик и бомбардировщик 3-го класса. Первый предусматривал наличие радиостанции АК-23 или специальной авиационной ВОЗ III (весом 48,3 кг) и два «Льюиса»; бомбодержатели могли сниматься частично или полностью. Второй отличался от предыдущего наличием фотоаппарата Поттэ I. Третий нес один «Льюис», фотоаппарата и радиостанции не имел.

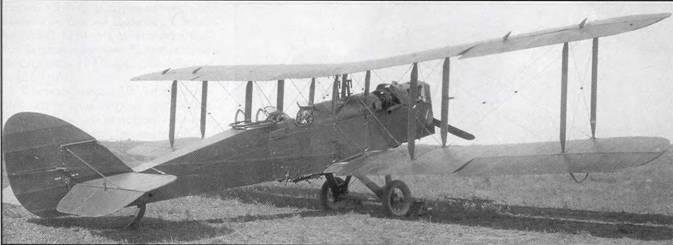

Р-1, изготовленный в Таганроге в 1930 г.
На самолетах выпуска 1928 г. турель типа ТОЗ заменили на новую Тур-4, имевшую устройство, облегчавшее поворот установки на большие углы. Можно было ставить один пулемет, можно – два на дополнительной вилке. У ТОЗ гнулись зубчатые рейки, с помощью которых осуществлялся подъем стволов. У Тур-4 их усилили, также как некоторые другие детали. Поэтому Тур-4 была немного тяжелее ТОЗ. Комплект Тур-4 с двумя «Льюисами» и 10 дисками весил 63, 8 кг, а старая турель в той же комплектации – 56,5 кг. Новинка получила одобрение в войсках. Начальник штаба 20-й авиабригады Лавиновский сообщал в штаб Украинского военного округа: «Турель «ТУР-4» по сравнению с турелью «ТОЗ» несравненно имеет преимущество».
С 1929 г. производство Р-1 все- таки начали сворачивать. Завод №1 готовился перейти на сборку новых разведчиков Р-5 конструкции того же Н.Н. Поликарпова. Последние самолеты там собрали в начале 1930 г. В Таганроге выпуск Р-1 сохранялся примерно на одном и том же уровне еще два года.
Изменения, внесенные в Р-1 в этот период, были сравнительно небольшими. Вновь усилили козырек пилотской кабины, а с самолета № 3483 опять перешли с целлулоида на триплекс. На левом борту в обеих кабинах сделали сумки для револьверов. Приборы теперь были только советские. На части машин поставили оптические стрелковые прицелы ОП-1 («Альдис») и дублирующие кольцевые КП-5, зеркала заднего вида и новые радиостанции ЭРО.
