На основании анализа предварительных аэродинамических характеристик и собственной устойчивости самолета в продольном и боковом каналах, был сделан вывод о принципиальной возможности создания системы, которая обеспечивала бы приемлемые характеристики устойчивости и управляемости статически неустойчивого в продольном канале самолета. Было понятно, что такая система должна использовать в управлении глубокие, широко корректируемые по режимам полета связи по основным параметрам продольного движения — угловой скорости тангажа и нормальной перегрузке. Стало также абсолютно ясно, что получить требуемые характеристики продольной устойчивости и управляемости такого самолета при помощи обычной механической системы управления, даже с использованием широкоходовых автоматических устройств, невозможно.

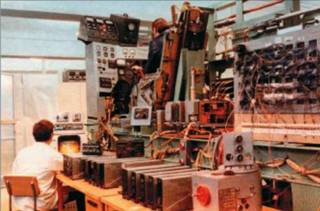

Разработка системы управления Су-27 началась в 1973 г. На этом этапе требовалось найти ответ на главный вопрос — каковы должны быть параметры системы управления в продольном канале? Начались консультации с аэродинамиками. Параллельно, в 8 отделе ОКБ выполнялись эксперименты с полунатурным моделированием на стенде, в результате чего постепенно определился возможный диапазон эксплуатационных режимов работы системы, потребные характеристики основных ее элементов и основные алгоритмы работы.
На следующем этапе требовалось определить общую концепцию построения системы управления. В отношении продольного канала суть проблема была ясна, а вот следует оснащать самолет дистанционным управлением во всех каналах, или, вследствие невозможности другого решения, ограничиться только продольным управлением, было неясно.
В ОКБ имелся определенный опыт создания систем дистанционного управления: отработка алгоритмов СДУ на ЛЛ«10ОЛДУ», СДУ самолета Т-4, управление интерцепторами самолета Су-24, но, все же, этого было недостаточно. Поэтому, для минимизации технических рисков, приняли решение о применении на Су-27 комбинированной системы управления с использованием СДУ в продольном управлении и МСУ в путевом и поперечном каналах. Два последних оснащались автоматическими устройствами улучшения динамических характеристик управления — демпферами крена и курса, которые вошли в состав СДУ.
При выборе законов управления в продольном канале рассматривались два варианта: астатическая (интегральная) и статическая система. Выбор был сделан в пользу статического закона, поскольку астатическая система, несмотря на свои преимущества (постоянный расход ручки на единицу перегрузки, ограничение углов атаки и перегрузки в контуре СДУ, наличие автотриммирования), обладала существенным недостатком — требовала увеличенных значений передаточных чисел по сигналам угловой скорости и перегрузки, что было чревато вероятностью возникновения автоколебаний и требовало повышенных динамических характеристик приводов.
Сложившаяся концепция давала уверенность в успешном проведении работ по оснащению самолета надежной резервированной, отказобезопасной системой дистанционного управления, работающей совместно с механической системой в путевом и поперечном каналах. Разработанную структуру системы управления самолетом утвердил Генеральный Конструктор ОКБ П.О. Сухой, и она получила положительное заключение ЦАГИ.
Дальнейшие работы по СДУ проводились совместно с головным разработчиком системы — 3-м МПЗ, и были связаны с определением конкретного облика и разработкой ТЗ на отдельные агрегаты и ТЗ на СДУ в целом. Выходные параметры конкретных устройств задавались исходя из обеспечения нормируемых характеристик системы управления. Наиболее критичным для обеспечения устойчивости и заданной степени управляемости самолета являлись характеристики быстродействия, чувствительности и динамической точности рулевых приводов в продольном канале. К примеру, требовалось обеспечить скорость перекладки стабилизатора не менее 33°/ сек.
В развернувшейся работе широко использовался опыт создания систем ручного и автоматического управления предшествующих самолетов ОКБ — Су-15, Су-24 и Т-4. Самолеты Су-15 и Су-24 оснащались традиционными гидромеханическими системами ручного управления с нерезервированными,
Но, конечно, основным фактором, который с самого начала добавлял «управленцам» уверенности в собственных силах и в правильности выбранного пути, являлся опыт создания в ОКБ электродистанционной системы управления для самолета Т-4. Вполне возможно, что не будь у них за плечами опыта разработки, отработки принципов резервирования и недолгой экспериментальной эксплуатации СДУ на Т-4, никто вообще не взялся бы за подобную работу для Су-27.
Схема канала поперечного управления
Схема канала путевого управления

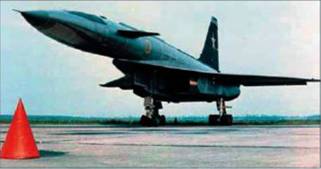

Т-4
На Т-4 четырехкратно резервированная СДУ применялась во всех каналах управления, но исполнительным агрегатом системы являлся не гидропривод, непосредственно перемещающий рулевую поверхность, а резервированный рулевой агрегат, выходным звеном связанный с гидромеханическим приводом. Вот только такая схема не позволяла достичь высоких точностных и динамических характеристик управления, необходимых для маневренного самолета с широким диапазоном режимов полета, каким должен был стать Су-27. Кроме того, из-за отсутствия достаточного опыта отработки и эксплуатации электродистанционного управления, СДУ на самолете Т-4 во всех каналах резервироваласьтросовой механической проводкой, предусмотренной для включения летчиком на случай сбоев в работе или отказе в каналах СДУ. Для Су-27 такая схема была неприемлема.
Для Су-27 с самого начала проектирования системы управления приняли решение не применять в продольном канале управления резервно-аварийную механическую проводку, а обеспечить требуемую надежность и отказобезопасность путем многократного резервирования канала с обеспечением работоспособности при возникновении двух последовательных отказов и достижения вероятности потери управления самолетом не более чем 10 7за час полета. С этой целью вычислительная часть продольного канала и управляющие части приводов консолей стабилизатора четырехкратно резервировались. Вычислитель канала имел три участка контроля, каждый электрогидропривод — два.
На каждом участке контроля производилось сравнение сигналов каждого подканала со средним логическим значением сигналов всех подканалов, которое определялось специальными устройствами — кворум-элементами. При неисправности какого-либо подканала на данном участке он отключался, а число работающих подканалов на остальных участках оставалось прежним. Таким образом, критичными являлись три отказа на одном участке, что значительно уменьшало вероятность полного отказа канала. Отключение отказавшего подканала внутри участка практически не приводило к заметному изменению выходного сигнала этого участка, т. к. до отключения подканала его сигнал, при значительно меньших значениях порога отключения, изолировался кворум-элементом при формировании выходного сигнала.
