Системы и оборудование. Гидросистема предназначена для открытия и закрытия створок грузолюка, уборки-выпуска шасси, закрылков, работы тормозов, стеклоочистителей и состоит из двух(правой и левой) автономных подсистем с рабочим давлением 150 кгс/см2.

Электрооборудование обеспечивает запуск двигателей, питание приборов и радиосвязи, работу агрегатов топливной и масляной систем, механизмов дистанционного управления, фотоаппаратов, про-тивообледенительных и обогревательных устройств, а также работу и управление стрелковым, бомбардировочным и десан-тно-транспортным оборудованием. На борту имеются сети постоянного тока (28,5 В), однофазного переменного (115 В, 400 Гц) и трехфазного переменного (36 в, 400 Гц).

Управление элеронами, рулями

высоты и направления - двойное жесткое с подключением рулевых машинок автопилота.

Пилотажно-навигационное оборудование позволяет выполнять полеты в различных метеоусловиях днем и ночью, в том числе в автоматическом режиме с помощью автопилота.

Радиооборудование включает связную радиостанцию 1 -РСБ-70 (для связи на больших расстояниях), командную КВ-ра-диостанцию РСБ-5 с СВ-блоком СВБ-5 (для связи между самолетами, а также между членами экипажа), радиокомпас АРК-5, систему слепой посадки СП-50, радиовысотомер РВ-2, панорамный радиолокатор РБП-2 (для определения точки сброса грузов вне видимости земли), датчики, ответчики, СПУ и т.д.

Высотное и кислородное оборудование обеспечивает нормальные условия в кабинах экипажа при полетах на больших высотах. Кислород поступает от жидкостных кислородных приборов КПЖ-30, на случай аварийного покидания имеется шесть парашютных кислородных приборов КП-23.

Противообледенительная система использует теплый воздух от компрессоров двигателей для обогрева носков крыла, воздухозаборников двигателей, радиаторов и боковых стекол фонарей кабин экипажа, воздухозаборника левого обтекателя шасси. Электротермические устройства обогревают передние кромки киля и стабилизатора, лопасти и коки винтов, лобовые стекла фонарей кабины экипажа и ПВД.

При необходимости на заднюю створку грузолюка устанавливается один дневной фотоаппарат АФА-42 или один ночной НА-МК/25.

Кормовая башня ДБ-65У с двумя пушками АМ-23

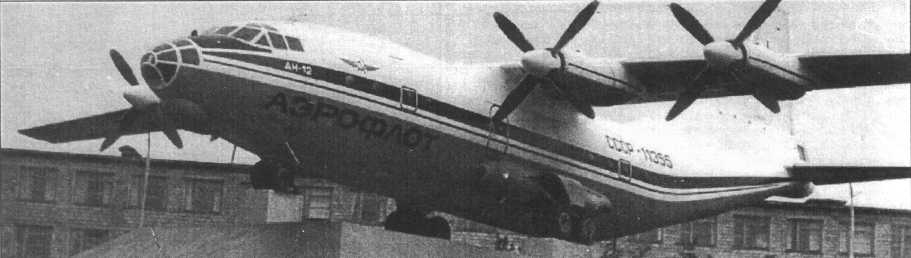

Ан-12Б на постаменте в аэропорту Магадана, 1979 г.

Десантно-транспортное оборудование предназначено для:

– посадочного десантирования боевой и инженерной техники с расчетами и боеприпасами и личного состава (до 96 человек);

– для парашютного десантирования боевой техники с расчетами, грузов в парашютно-десантной таре типа ПДММ-47, ПДУР-47 и ПДТЖ-120 и личного состава ВДВ (до 58 чел.)

Погрузка и разгрузка самоходной техники производится своим ходом с использованием грузовых трапов (перевозятся на борту), несамоходной - при помощи бортовых лебедок БЛ-52. Погрузка бесколесных грузов весом до 2000 кг выполняется с помощью кран-балки. Для парашютного десантирования техники и грузов на платформах и в штатных упаковках на самолет устанавливается транспортер ТГ-12.

В санитарном варианте возможна перевозка 60 больных или раненых на унифицированных армейских носилках в сопровождении медработников.

Вооружение состоит из артиллерийского и бомбардировочного.

Система пушечного вооружения ПВ-23У, предназначенная для защиты задней полусферы от атак истребителей, состоит из кормовой башни ДБ-65У с двумя 23-мм пушками АМ-23, электросистемы дистанционного управления башней и прицельно-вычислительного блока. Боекомплект - 700 патронов (350 на каждую пушку), скорострельность - 1250-1350 выстр/мин на ствол.

Бомбардировочное вооружение включает:

2 фотографические бомбы ФОТАБ-100-80 или 2 ночные ориентирно-сигнальные авиабомбы НОСАБ-100 или 2 дневные ориентирно-сигнальные авиабомбы ДОСАБ-100 для сбрасывания с балочных держателей;

– 6

цветных ориентирно-сигнальных авиабомб ЦОСАБ-10 или 6 ночных ориен-тирно-морских авиабомб ОМАБ-25-8Н или 6 дневных ориентирно-морских авиабомб ОМАБ-25-12Д или 6 радиозондов для сбрасывания из ящичного держателя ДЯ-СС-АТ;

– 70 авиабомб калибра 100 кг (ОФАБ, ЗАБ) или 29-32 авиабомб калибра 250 кг (ОФАБ, ЗАБ, ПТАБ, РБК) или 18-22 авиабомбы калибра 500 кг (ФАБ, ЗАБ, ФЗАБ, РБК) или 18 авиамин УДМ-500 для сбрасывания с транспортера ТГ-12MB.

Для прицельного бомбометания и сброса десантируемых грузов в кабине штурмана установлен прицел НКПБ-7. Два наружных балочных бомбодержателя расположены в передней части обтекателей шасси и два - в задней части внутри. Ящичный держатель ДЯ-СС-АТ для вертикальной подвески 6 бомб находится в хвостовой части фюзеляжа между шп. № 62 и шп. № 64.

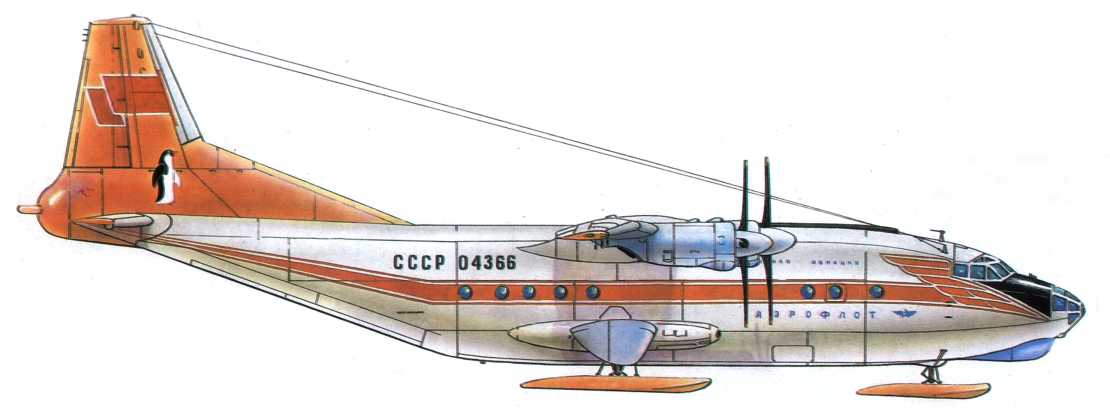

Ан-12, на котором в декабре 1961 г. был выполнен полет по маршруту Москва - Антарктида

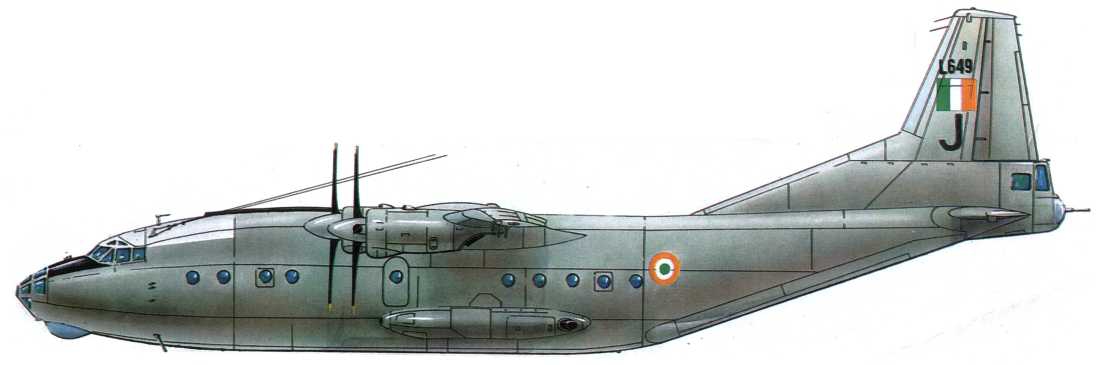

Ан-12БК ВВС Индии

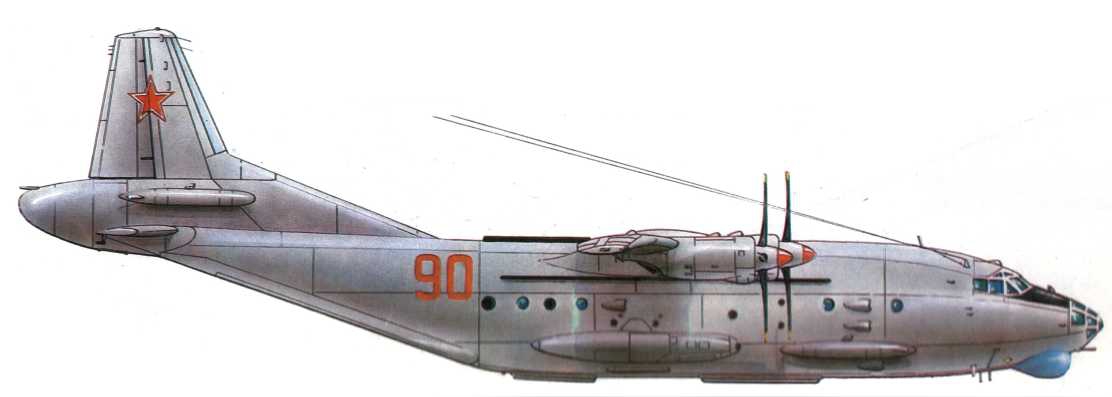

Ан-12БК-ППС ВВС СССР, аэродром Домна, ЗабВО, конец 80-х гг.

Константин В. Сухов/ Киев

Над сирийским фронтом

Герой Советского Союза полковник запаса Константин Васильевич Сухов в годы Великой Отечественной войны был летчиком-истребителем. Прошел путь от рядового пилота до командира 1-й эскадрильи 16-го Гвардейского Сандомирского ордена Александра Невского истребительного авиаполка 9-й Гвардейской Мариупольско-Берлинской ордена Ленина Краснознаменной ордена Богдана Хмельницкого 2-й степени истребительной авиадивизии, которой командовал А.И.Покрышкин. Совершил 350 боевых вылетов, провел 57 воздушных боев, в которых лично сбил 22 самолета противника (8 Bf-109, 8 FW-190, 4 FW-189, He-Ill и Ju-87). После войны в 1951 г . окончил командный факультет Краснознаменной Военно-Воздушной Академии (ныне им. Ю.А. Гагарина). Затем продолжал службу в ВВС и войсках ПВО СССР на различных командных и штабных должностях. Освоил следующие типы самолетов: У-2, УТ-1, УТ-2, Як-11, Як-18, Як-20, АТ-6, УТИ-4, И-16, Spitfire Me. Vb, P-39, Р-63, Як-17У, Як-17, МиГ-15, МиГ-17, МиГ-21, Су-9. С1973 rib 1975гг. состоял военным советником по боевому применению начальника Центрального командного пункта (ЦКП) войск ПВО и ВВС Сирийской Арабской Республики (САР). Принимал участие в Октябрьской Освободительной войне 1973 - 1974г. По результатам учебно-боевой и боевой работы награжден президентом САР следующими орденами: «За боевую Признательность» 1-й и П-й степени, «За боевую подготовку 1-й степени», медалью «За участие в Арабской Освободительной войне 1973-1974 гг.», а правительством СССР - орденом «За службу Родине в ВС СССР» 3-й степени. Представляем вашему вниманию воспоминания К.В.Сухова о событиях на Ближнем Востоке в октябре 1973 г .

Фото из архивов автора и редакции

Октябрьская освободительная война 1973 - 1974 гг. не похожа на все предыдущие арабо-израильские конфликты. Если ранее израильтянам легко давались победы, то теперь они столкнулись с сильным противником и понесли огромные потери. По словам премьер-министра Израиля Голды Мейер, за 22 дня боевых действий только ВВС лишились 65% списочного состава летчиков! Катастрофические потери авиации сорвали планы Тель-Авива по удержанию безраздельного господства в воздухе.
