Прорыв в деле настоящего пластикового «якостроения» произошел, когда в середине 1990-х гг. задело взялась недавно организованная в Киеве фирма ICM. Практически одновременно она выпустила на рынок модели Як-9 как в 72-м, так и в 48-м масштабах. Недавно пресс-формы этих моделей были переданы российской фирме ALANGER, которая и выпускает сейчас «девятку» под своим логотипом.
Готовя свою модель в семьдесят втором масштабе. ICM попыталась сделать ее универсальной – «пять в одном», заложив возможность собрать из набора одну из пяти различных модификаций: Як-9Д – дальний, Як-9ДЦ – дальнего сопровождения, Як-9Б – истребитель-бомбардировщик, Як-9Т – с 37-мм пушкой и Як-9К – с пушкой калибром 45 мм. Для этого в комплект набора включены два разных фюзеляжа (у Як-9Т и Як-9К кабина пилота была сдвинута назад на 400 мм) и два фонаря кабины (на Як-9Б длина остекления за спиной пилота
Вскоре после ICM свой вариант Як-9 в семьдесят втором масштабе предложила питерская фирма «Дакопласт» (сейчас эту модель пакует в свои коробки «Восточный экспресс»). Мастер- модель для нее разработал А. Козырев. Набор позволяет собрать одну из трех модификаций: Як-9Д/9Б/9Р. Для модификации «Б» предусмотрены удлиненная задняя часть фонаря кабины (посадочное место в фюзеляже под нее нужно прорезать) и задняя полка за сиденьем пилота с головками четырех 100-кг бомб (эта деталь сделана весьма примитивно). Для варианта «Р» в наборе имеется фотокамера и прозрачное окошко, которое устанавливается в фюзеляже за центропланом. Водо- и маслорадиаторы в наборе даны отдельными деталями, а в фюзеляже сформированы их воздушные каналы. Довольно подробно дан интерьер кабины – полик, ручка управления, кресло пилота, приборная доска, боковые пульты, кислородный баллон, силовой набор на внутренних стенках фюзеляжа и даже вполне правдоподобный прицел. Фонарь кабины состоит из трех частей, предусмотрено его открытое положение. На том же литнике размещены заднее бронестекло и обтекатели крыльевых АНО. Через некоторое время фирма «Дакопласт» сделала и вариант Як-9Т. Этот набор включил в себя новые половинки фюзеляжа со смещенной назад пилотской кабиной.
Вакуумная модель Як-9 в М1:72 фирмы «Акустик»

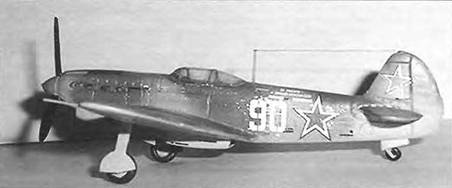

Як-9Д от ICM в М1:72, собранная прямо «из коробки»
«Девятка» от той же ICM, но доработанная при сборке. Из коллекции А.Ю. Совенко
< image l:href="#"/>Самая лучшая «девятка» в М1:72 производится фирмой Amodel
Сравнивая модели Як-9 от ЮМ и «Дакопласт», можно заметить, что питерская модель точнее соответствует чертежам, она сделана изящней, с лучшей проработкой поверхности и разрезным фонарем. Конечно, и в ее адрес можно высказать несколько мелких замечаний, например, к профилю крыла – его нижняя поверхность более выпуклая, чем необходимо, несколько заужена хвостовая часть фюзеляжа вблизи киля, боковые стенки капота закруглены, в то время, как на настоящем самолете уже в районе выхлопных патрубков они имеют плоские участки.
Претензий к модели ICM гораздо больше (чувствуется, что оснастка делалась без мастер-модели). И здесь также не получился капот двигателя – его верхняя образующая смотрится слишком плоской, имеющийся на ней перегиб сильно сдвинут в сторону кабины, что искажает вид модели и сразу бросается в глаза. Кок винта
Копии наиболее совершенных вариантов из семейства «девяток» Як-9У и Як-9П, оснащенных более мощным двигателем ВК-107, выпустила в конце 2003 г. киевская фирма Amodel. Мастер-модель для них разработал В. Богатов. опираясь при этом не только на опубликованные в литературе чертежи Як-9, но и на обмеры деталей реальных самолетов. В результате модели получились даже точнее, чем чертежи. Они отличаются сменными литниковыми рамками, на которых размещены фюзеляж («У» имел смешанную конструкцию планера, а «П» был уже цельнометаллическим), капоты двигателя, крылья, хвостовое оперение. Первый набор содержит 51 деталь и комплектуется декалью на 6 вариантов окраски, второй – 57 деталей и также 6 вариантов окраски.
Отлиты модели хорошо, получились даже самые тонкие детали (например, дуга крепления прицела, подкосы стоек шасси и т.д.), провис обшивки, аккуратная клепка и внутренняя расшивка. Можно сказать, это новый уровень качества ЛНД, но все же. при сборке придется стачивать и подгонять верхние и нижнюю половинки крыла, чтобы получить тонкие кромки, и «сажать» фонарь кабины.
Свой вариант модели Як-9П разработала в свое время и фирма ВЭС К сожалению, по разным причинам дальше пробных отливок дело не пошло. А жаль, модель получилась неплохая, с тонкой внутренней расшивкой и хорошо проработанными деталями (интерьер кабины и ниш шасси, воздухозаборники в крыле, протектор на покрышках, крышки топливо- меров в крыле из прозрачного пластика и т.д.). Правда, качество отливок, как всегда у ВЭС, оставляло желать лучшего, но возможно, при массовом производстве ситуация и улучшилась бы.
Что касается масштаба 1:48. то в нем до появления в 1997 г. ЮМовских Як-9 выпускались только две модели «девятки»: одна американской фирмой LTD, а другая ныне исчезнувшей донецкой фирмой «Звезда». Донецкий набор, вероятно, был вообще первой пластиковой моделью-копией сорок восьмого масштаба в СССР. Модель была не слишком точной, очень упрощенной, грубоватой, с примитивной деталировкой, но паковалась в цветную коробку, имела декаль и охотно раскупалась не избалованными в те времена моделистами. Она давно уже не выпускается, и найти ее можно только в запасниках старых коллекционеров.
В этом масштабе ICM также заложила в свою модель возможность собрать одну из нескольких модификаций истребителя: Як-9К, Як-9Т, Як-9ДД. Но для каждой модификации была разработана своя коробка с оригинальными схемами окраски и декалью. Позднее появились и наборы со специальной именной декалью, например, Як-9 советского аса И. Степаненко.
На трех платах модели размещены 55 деталей, плюс две прозрачные: фонарь кабины и заднее бронестекло. Крышки боковых капотов сделаны отдельными деталями, а в половинках фюзеляжа имеются соответствующие вырезы с имитацией шпангоутов. Сделано это, чтобы продемонстрировать копии двигателя ВК-105 и 20-мм мотор-пушки. Отдельными деталями выполнены элероны и руль направления, однако посадочные щитки обозначены только расшивкой. Стыковка деталей неровная – одни стыкуются слишком туго, между другими остаются большие щели. Например, получается большая щель между крылом и фюзеляжем. Интерьер кабины для 48-го масштаба дан весьма примитивно и, к тому же, с ошибками (ручка управления, педали). Расшивка внутренняя, но неполная, забыты рояльные петли на капоте и закрылках, замки «дзус» переразмерены, слишком утрированы и провисы полотна.
Хотя по длине и размаху крыльев модель соответствует масштабу, сам фюзеляж короче, чем нужно, на 1,5-2 мм, а боковые панели капота – на 5 мм, К неточностям модели нужно также отнести неверную форму маслорадиатора, его кожух «раздут» в нижней части, слишком уж «коробчатым» получился и кожух водо- радиатора. Искажены очертания фюзеляжа между коком и маслорадиатором, особенно заметно это по его нижней образующей. Излишне закруглены борта фюзеляжа в районе кабины пилота – здесь фюзеляж имеет почти прямоугольную форму. Несколько смещены вперед ниши шасси. Но не все так плохо, общий силуэт модели, в общем, соответствует оригиналу, а абсолютно точных моделей в природе не бывает. К тому же, Як-9 от ICM в настоящее время остается единственной доступной моделью этого популярного истребителя в 48-м масштабе. Как говорится, при всем богатстве выбора другой альтернативы нет.
