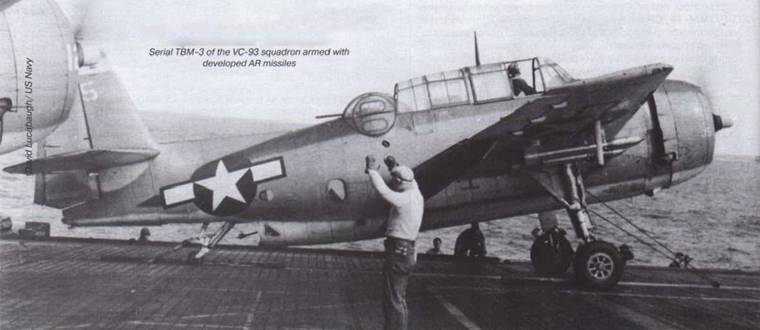

Калифорнийский технологичеЬкий институт для ракет AR разработал «направляющие нулевой длины» Мк. 5, почти не снижавшие скорость самолета. Там же была создана новая ракета HVAR или «Святой Моисей» с корпусом в диаметр 5-дюймовой БЧ, которая стала стандартным вооружением «Эвенджера».

Усилили и бомбовый арсенал самолета: с дополнительными замками под крылом он мог брать до шести бомб калибром 227 кг или до четырнадцати калибром 45 кг.

Заводы выпускали самолеты TBF-1 и ТВМ-1 без локаторов и подкрыльевого вооружения, которые ставили на рембазах ВМС. Наводя порядок в таких доработках, фирма «Грумман» выпустила ряд бюллетеней на строевые модификации самолета, которые также выполняли эти рембазы.

В 1943 г. начался выпуск локатора AN/ASD-1 сантиметрового

диапазона: на «Эвенджере» его параболическую антенну разместили в контейнере на правом полукрыле. Прошедшие доработку самолеты получали индекс TBF-1D или ТВМ-1 D, а модификации с крыльевыми пулеметами – TBF(TBM)-1CD Контейнер вызывал незначительную тенденцию к развороту вправо, что на посадке с выпущенными закрылками и на больших углах атаки легко парировалось рулями, но на взлете летчикам не всегда удавалось удержать машину, и порой происходили аварии. Стремясь решить проблему, на одном TBF-1D антенну РЛС поставили над кабиной, но там ее было неудобно обслуживать, а переставленная на левый борт мачта радиоантенны затенялась фюзеляжем и крылом.

Влияние контейнера РЛС на устойчивость оставалось серьезной проблемой, но только такая РЛС эффективно «ловила» рубку подлодки. Правда, работала пока ненадежно, и часто ставили оба радара – сантиметровый ASD и дециметровый ASB, благо места под блоки в «толстом» фюзеляже хватало.

Самолет ТВМ-1С из эскадрильи VT-8, оснащенный пусковыми устройствами для неуправляемых ракет «английского типа» (без ракет) и радиолокатором ASB-1 с антеннами типа Yagi под крылом. Справа – одна из этих антенн

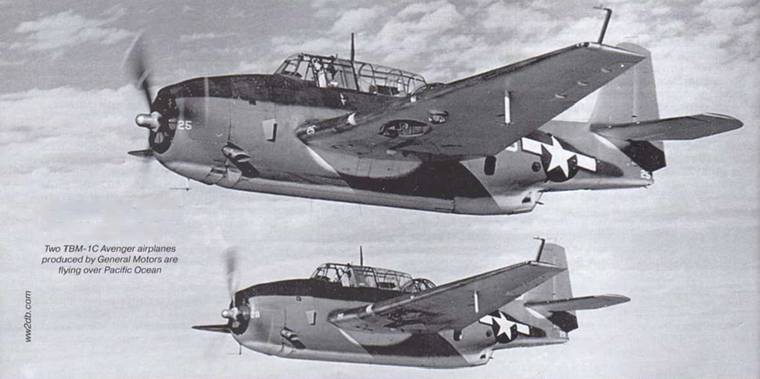

Пара самолетов ТВМ-1С «Эвенджер» производства «Дженерал Моторе» над Тихим океаном

Характерная авария TBM-1CD с установленным в правой консоли крыла контейнером антенны радара AN/ASD-1.

Летчик не успел парировать правый крен

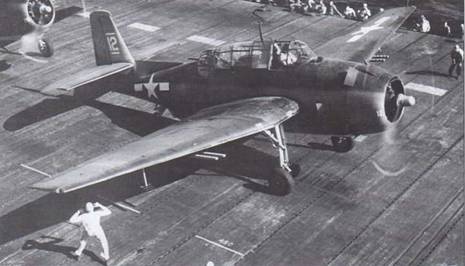

Самолет ТВМ-1D из эскадрильи VT-51. Январь 1944 г.

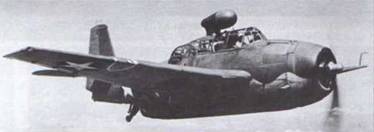

Опытный самолет с антенной радара AN/ASD-1 над кабиной

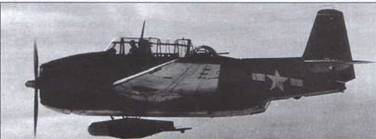

Самолет ТВМ-1 М2 с самонаводящейся планирующей бомбой «Бэт» на испытаниях

С появлением локатора экипажи патрульных «Эвенджеров» стали летать и ночью, для чего на доработанных машинах TBF-1Е и ТВМ- 1Е смонтировали дополнительное

радионавигационное оборудование. Самолеты с литерой J были приспособлены к эксплуатации в Арктике с хранением на палубе, а не в ангаре. На них улучшили обогрев кабины, навигационное и светотехническое оборудование, поставили противообледенители. Теперь «акулам Деница» не было покоя ни днем, ни ночью, ни в тропиках, ни в полярных водах.

С приближением к цели радар терял способность ее видеть, поэтому сделали модификацию TBF/TBM-1L с выдвижным прожектором в бомбоотсеке. Теперь по локатору выполняли первичный поиск цели, а затем ее находили и сопровождали лучом прожектора, наводя ударный самолет.

Наконец, появилась разведывательная модификация TBF/TBM-1Р/СР с панорамной установкой Trimetrogon в бомбоотсеке: три аэрофотоаппарата имели полосу захвата почти «от горизонта до горизонта». Проведение всех этих конверсий прямо на флотских рембазах не только позволяло не снижать темп серийному производству, но и получать столько самолетов каждой конкретной специализации, сколько было нужно на данном ТВД в данное время.

В 1942 г. началась разработка управляемой планирующей авиабомбы SWOD Мк. 7 Pelican для поражения подводных лодок под перископом. Маленький деревянный планер нес глубинную бомбу калибром 325 фунтов (147 кг), а направляла его на цель полуактивная радиолокационная головка самонаведения.

Испытания «Пеликана» начались в марте 1942 г. и шли долго на различных самолетах, был переоборудован и один серийный TBM-1D, названный ТВМ-1М. К концу 1943 г. «Пеликан» был готов к запуску в серию, но немецкие подлодки получили новые зенитные орудия и 20-мм автоматы, для наведения которых использовался теперь звукоулавливатель или даже более совершенный прибор – пассивный пеленгатор Naxos, ловивший сигналы РЛС противолодочного самолета. Для пуска «Пеликана» было необходимо подсвечивать цель до попадания, за это время носитель мог быть обстрелян и сбит, потому в 1944 г. «Пеликан» получил статус экспериментального изделия.

В середине 1942 г. началась разработка сиcтемы SWOD Мк. 9 Mod. 0 Bat. Ее радиолокационная ГСН была активной, она захватывала цель еще под самолетом-носителем с дистанции до 36 км, и после сброса подсветка ей не требовалась. Поражающим элементом служила фугасная 454-кг бомба, неспособная «достать» субмарину под водой, но испытания показали высокую вероятность внезапной атаки, и в таком случае фугасный заряд был эффективнее глубинного. Планер бомбы SWOD Мк. 9 был, как и у «Пеликана», фанерным.

Для испытаний бомбы «Бэт» наряду с другими машинами переоборудовали и один «Эвенджер», обозначенный ТВМ-1 М2. Бомбу приняли на вооружение и использовали много лет на целом ряде самолетов, вплоть до реактивного штурмовика А-6, но «Эвенджер» получил другое управляемое оружие.

В 1943 г. Калифорнийский технологический институт разработал две противолодочные поисковые системы: детектор магнитных аномалий MAD (в советской терминологии – магнитометр) и радиогидроакустический буй (РГБ). Магнитометр регистрировал искажение природного магнитного поля Земли стальным корпусом субмарины, и в этот район сбрасывались РГБ, которые пеленговали шум ее винтов и передавали на борт самолета сигналы о своем местонахождении и эти пеленги. Каждому бую присваивался свой код, самолетное приемное автоматическое радиоустройство (СПАРУ) интегрировало полученную информацию и выдавало текущее положение цели относительно самолета-носителя.

Определив координаты лодки и вектор ее скорости, экипаж сбрасывал в заданной точке вдогон торпеду Мк. 24 Fido, которая самостоятельно наводилась на шум винтов. Система прошла испытания успешно. Магнитометр так и остался только на шести самолетах, переоборудованных для его испытаний, а РГБ и противолодочные торпеды Мк. 24 с 1944 г. стали поставлять эскадрильям, развернутым на конвойных авианосцах.

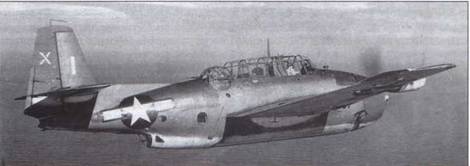

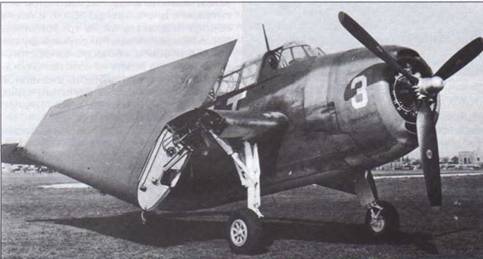

Прототип XTBF-3. Октябрь 1943 г.
