Выпуск и уборку предкрылков и закрылков осуществляют гидромоторы посредством валов и винтовых приводов. Тормозные щитки работают от гидроцилиндров.

Гидросистема самолета состоит из двух автономных систем, каждая из которых имеет свой гидронасос Vickers и гидробак емкостью 6 л. Насосы установлены по одному на двигателе. Рабочее давление – 211 кг/см^2 . Одна система обеспечивает работу бустеров поверхностей управления, другая – иных гидроприводов. При отказе какой-либо из систем ее потребители переключаются на питание от другой системы. В случае остановки обоих двигателей гидрожидкость к бустерам системы управления подается аварийным электронасосом, работающим от аккумуляторной батареи.

Система электроснабжения – двухканальная система трехфазного переменного тока постоянной частоты 400 Гц и напряжением 115/200 В. Источником энергии в каждом канале является генератор мощностью 12 кВА

с приводом постоянной скорости. Генераторы установлены по одному на двигателе. Каждый генератор питает свою шину с потребителями. При отказе одного из генераторов его потребители автоматически переключаются на работающую шину. Потребители постоянного тока питаются через два трансформатора-выпрямителя мощностью по 4 кВА. Аварийный источник постоянного тока – аккумуляторная батарея (24 В) емкостью 15 Ач, установленная в отсеке электрооборудования за кабиной летчика. При этом наиболее важные потребители переменного тока работают через статический преобразователь.

Пилотажно-навигационное, прицельное и радиоэлектронное оборудование. На самолете установлены: цифровой инерциальный прицельно-навигационный комплекс Ferranti FIN 1064 (включает бортовую ЭВМ, сопряженную с инерциальной навигационной платформой, системой воздушных параметров, блоком контроля навигационных данных, доплеровским измерителем путевой скорости и лазерным дальномером-целеуказателем); радионавигационная система TACAN; инструментальная радиотехническая система посадки CILS 75; доплеровская трехлучевая станция типа RDN 72; вычислитель воздушных параметров; электронно-оптический индикатор отображения информации на фоне лобового стекла; индикатор операционной обстановки в горизонтальной плоскости FS6 с подвижной картой лазерный дальномер-целеуказатель Ferranti LRMTS; гиромагнитный компас C2J; радиовысотомер ARN 194; индикатор скольжения; станция радиоэлектронной разведки ARI 18223; система радиолокационного опознавания; приемо-передающая УКВ радиостанция ARI 18220.

Вооружение. Встроенное вооружение самолета – две барабанные одноствольные 30-мм пушки ADEN IV с боекомплектом по 150 снарядов на ствол. Полная длина пушки – 1,66 м масса – 89 кг. Скорострельность пушки – 1250 выстрелов/мин. Масса снаряда – 237 г, начальная скорость – 805 м/с. Эффективная дальность стрельбы – 2000 м.

Максимальная масса вооружения на внешней подвеске – 4536 кг. На пяти пилонах (одном подфюзеляжном и четырех подкрыльевых) самолет может нести различное бомбовое и ракетное вооружение, в том числе: свободнопадающие бомбы калибром 22 и 454 кг; корректируемые бомбы с лазерным наведением Mk.13/18 Paveway калибром 454 кг; кассетные бомбы BL755 или CBU-87; бомбовые контенеры JP233 с 30-ю бомбами SG-357 калибром 26 кг; блоки LAU-5003, каждый из которых содержит 19 неуправляемых ракет CRV7 калибром 70 мм; управляемые ракеты типа «воздух-поверхность» – противорадиолокационную АS37 Armat или противокорабельную AJ.168 Martel.

При необходимости на внешних подкрыльевых пилонах самолет может нести дополнительные средства РЭ – контейнер со станцией активных помех AN/ALQ-101 и контейнер выброса дипольных отражателей Matra Phimat. Кроме того, на крыле вместо аэродинамических гребней могут быть установлены надкрыльевые пилоны с пусковыми устройствами для ракет типа «воздух-воздух» AIM-9L Sidewinder.

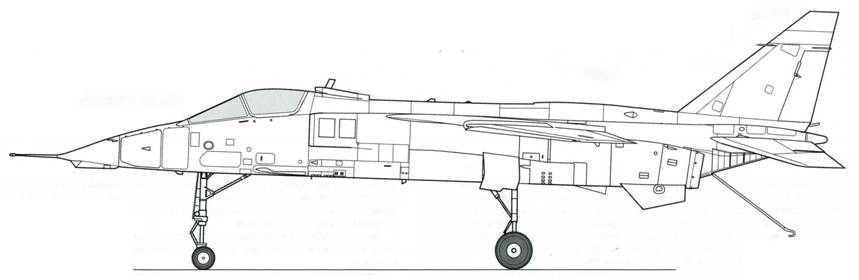

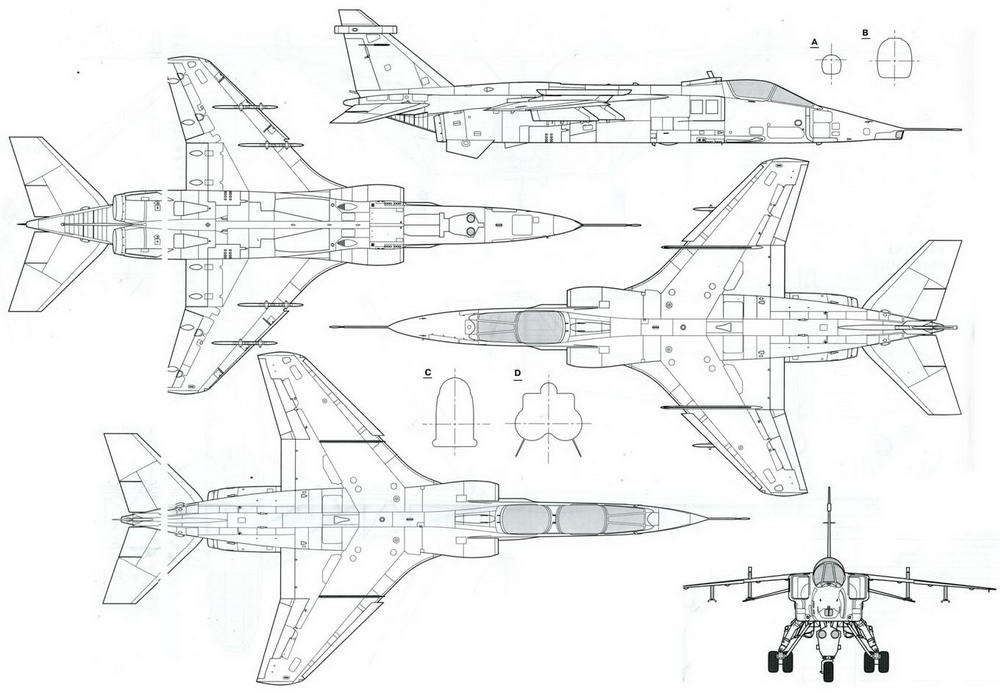

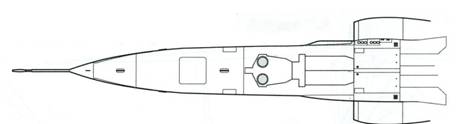

SEPECAT Jaguar GR.1 A

JaguarIM

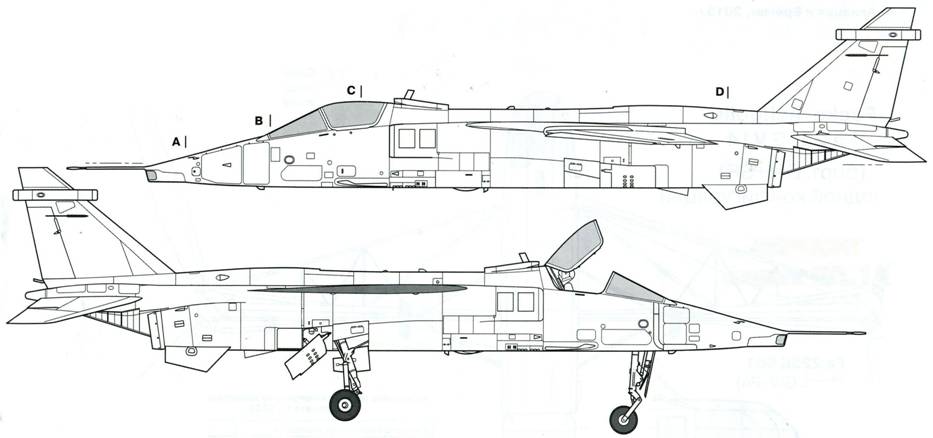

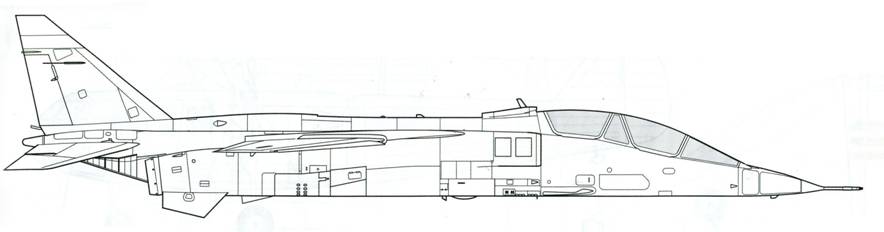

Jaguar T.2

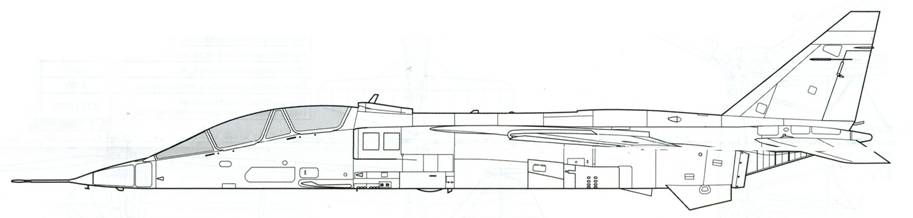

Jaguar Т.2

Jaguar A

поздних серий выпуска

Jaguar А ранних серий выпуска

Jaguar М.05

Jaguar E со штангой топливоприемника

УР AIM-9L и ПТБ на 1200 л

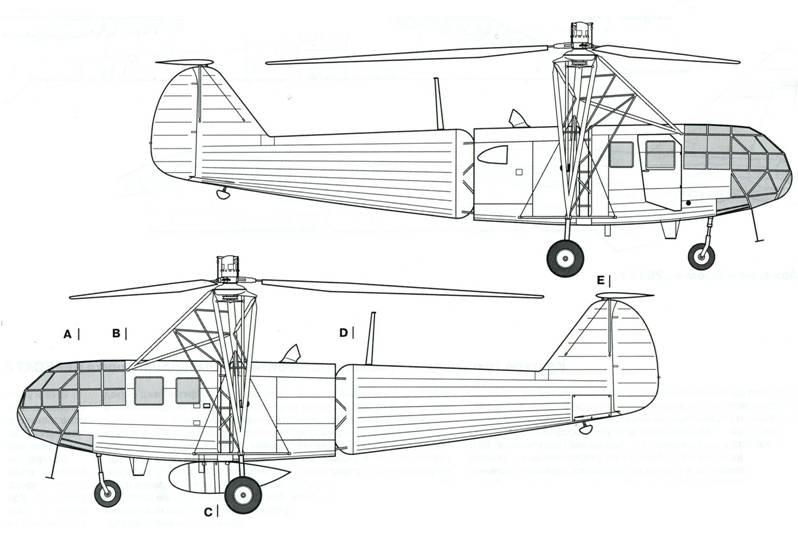

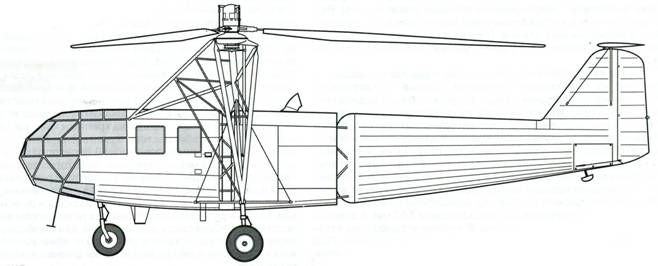

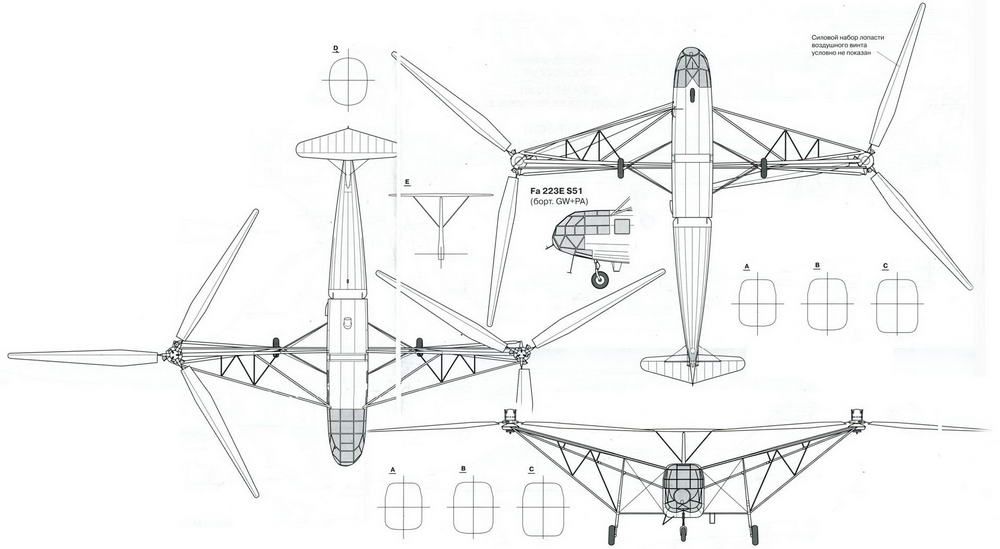

Основные летно-технические характеристики вертолета Fa 223Е

Диаметр воздушных винтов, м	12,0
Длина, м	12,25
Размах, м
– по осям несущих винтов	12,5
– с вращающимися винтами	24,5
Высота на стоянке, м	4,9
Двигатель	1х BMW-301 R
Мощность, л.с.
– максимальная продолжительная	1x620
– чрезвычайный режим 5 мин/1 мин	1x820/1000
Масса, кг
– пустого	3180
– нормальная взлетная	3860
– максимальная взлетная	4315
– макс. полезной нагрузки	500
Максимальная скорость, км/ч	179
Крейсерская скорость, км/ч	120
Практический потолок, м	4875
Скороподъемность у земли, м/с	4,06
Дальность с нормальной (максимальной) взлетной массой, км	437(700)
