Из трех этих фирм только Айчи решила продолжить работу сразу над двумя проектами, Каваниси же доводила только трехместный самолет, а Накадзима - двухместный. Проект Е13А1, очень напоминавший Е12А1, вел Кисиро Мацуо. Самолет был чуть больше своего предшественника. Первый опытный самолет Е13А1 с 1060-сильным двигателем Мицубиси "Кинсей"-43 воздушного охлаждения был готов в конце 1938 г почти одновременно с двумя опытными Е12А1 под двигатели Мицубиси "Цуйсей" мощностью 870 л.с. Еще во время заводских испытаний Е13А1 показал себя значительно лучше своего "меньшого брата" - он был устойчивее, более маневренным и обладал лучшими летными данными. Так как флот выразил предпочтение трехместному варианту, работы
В декабре 1940 г Е13А1 был объявлен победителем и принят на вооружение под обозначением "разведывательный гидросамолет морской тип 0, модель 1" (позже "модель 11"). Его производство было развернуто на "Айчи Токей Денки К.К.", которая построила до 1942 г, включая опытные, 133 Е13А1, а потом получила указание сосредоточиться на выпуске пикировщиков D3A и D4Y. С этого времени главным производителем "разведывательного гидросамолета типа 0" стала "Ватанабе Теккосо" (позже переименованная в "Кюсу Хикоки К.К."), одновременно небольшими партиями самолет строился на Дай-Юичи Каигун Кокусо - (11-м арсенале морской авиации) в Хиро.
Е13А1 совершил свой боевой дебют в конце 1941 г, когда стартовавшие с крейсеров и авиаматок самолеты совершили налет на железную дорогу Кантон- Ханкоу, а также осуществляли прикрытие своих кораблей. Вскоре после этого Е13А1, запускаемые с кораблей 8-го крейсерского дивизиона (крейсера "Тоне", "Чикума" и "Кинугаса"), вели разведку во время Гавайской операции. С этого времени гидросамолеты "|ип 0", действующие с кораблей и морских баз, можно было встретить практически везде, где появлялся японский флот. Несмотря на отсутствие протектирования баков, бронезащиты экипажа и слабое оборонительное вооружение, гидроплан, благодаря внушительной, пятнадцатичасовой продолжительности полета, оказался удачным разведчиком и патрульным самолетом. В случае необходимости самолет мог использоваться и в качестве бомбардировщика, особенно при слабом противодействии в воздухе. Кроме того, Е13А1 использовался для спасения на море, эскортирования судов, а в конце войны и в качестве самолета для камикадзе.
В течение почти четырех лет в конструкцию не вносилось никаких изменений, а две новые модификации гидроплана, появившиеся в ноябре 1944 г, отличались только парой новых подкосов к поплавкам и коком винта. Двигатель остался тот же "Кенсей"-43. "Модель 11 А" Е13А1а отличалась главным образом новым радиооборудованием, а "модель 11В" Е1 ЗА lb получила локатор с антеннами на передней кромке крыла и по бокам хвостовой части фюзеляжа. Для ночных полетов на машины ставили пламегасители, а для уничтожения американских торпедных катеров - 20-мм пушку на подвижной установке под фюзеляжем. Некоторые Е13А1 получили магнитный обнаружитель подводных лодок, но он был эффективен только если самолет летел не выше 10 м от поверхности воды. Всего было изготовлено 1418 Е13А1, включая 133 самолета на Айчи в 1938-1942 гг, 48 машин на Дай-Юичи Каигун Кокусо и 1237 на Кюсю в 1942-1945 гг.
Тип: трехместный двухпоплавковый гидросамолет. Двигатель: один Мицубиси "Кинсей"- 43 - 14-цилиндровый, взлетной мощностью 1000 л. с. и 1080 л. с. на высоте 2000 м.
Вооружение: один 7,7-мм пулемет "тип 92" на подвижной установке назад плюс в частях ставилась стреляющая вниз 20-мм пушка "тип 99"; бомбовая нагрузка - одна 250-кг бомба или четыре 60-кг глубинные бомбы.
Максимальная скорость: 375 км/ч на высоте 2180 м.
Крейсерская скорость: 220 км/ч на высоте 2000 м.
Время
Потолок: 8730 м.
Вес: пустого - 2642 кг, взлетный - 3640 кг, максимальный - 4000 м.
Размеры: размах крыла - 14,5 м; длина - 11,3 м; высота -7,4 м; площадь крыла - 36 кем.

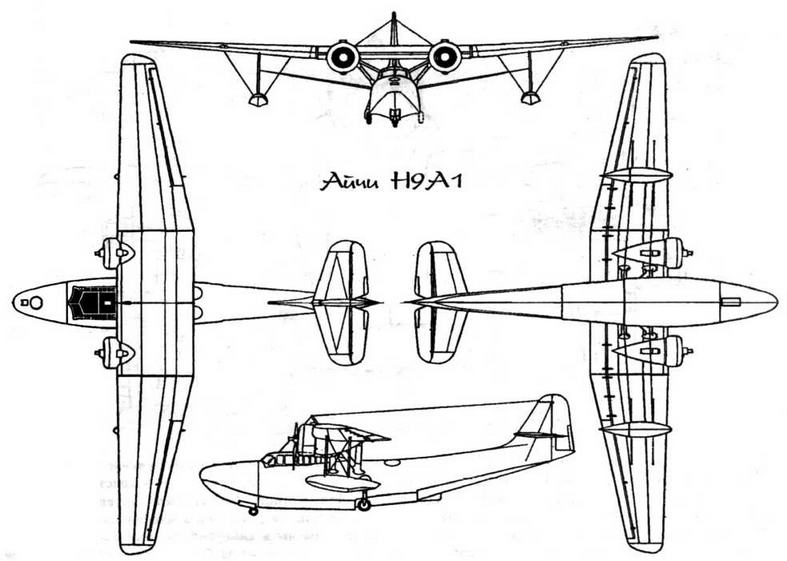

Айчи H9А
Несмотря на невзрачную карьеру Айчи Н9А, этот самолет интересен тем, что был чуть ли не единственным типом учебной летающей лодки, специально спроектированной для подготовки пилотов и экипажей гидропланов. Проектирование самолета началось в январе 1940 г, когда флоту понадобилась двухдвигательная учебная летающая лодка в качестве переходной для подготовки экипажей на большую летающую лодку-разведчик Каваниси Н8К1. Задание на самолет получила Айчи.
Проектирование самолета проходило под руководством Морисиге Мори с мая по декабрь 1940 г. Н9А1 представляла собой моноплан-парасоль с двумя двигателями воздушного охлаждения Накадзима "Котобуки"-41 КАИ 2 мощностью по 710 л.с. Самолет имел трехстоечное убираемое шасси для выкатки на сушу. Обычно экипаж состоял из двух пилотов, наблюдателя, борт-инженера и радиста, но были места еще для трех курсантов. Для подготовки стрелков и для выполнения противолодочных заданий была предусмотрена установка 7,7-мм пулеметов в носовой и средней части лодки, а также подвеска 250 кг глубинных бомб. Самолет имел цельнометаллическую конструкцию с фанерной и тканевой обшивкой.
Первый из трех опытных самолетов полетел в сентябре 1940 г, но летные характеристики оказались неудовлетворительными, а посадка - сложной. Для решения этих проблем двигатели были опущены почти под крыло, изменены закрылки, площадь крыла возросла с 58,62 м^2 до 63,3 м^2, а размах - с 21 м до 24 м.
С этими изменениями управляемость самолета изменилась к лучшему, и завод Айчи в Ейтоку получил заказ на 24 самолета под_ обозначением "учебная летающая лодка морская тип 2 модель 11", которые выпускались с 1942 по 1943 г. Еще четыре самолета были выпущены "Ниппон Хикоки К.К." Летающая лодка использовалась только для подготовки экипажей и патрулирования вод вокруг Японии, поэтому этот тип так и не был достоверно идентифицирован союзниками до 1945 г.
Тип: учебная летающая лодка.
Двигатели: два Накадзима "Котобуки"-42 или -43 - 9-цилиндровые, воздушного охлаждения, взлетной мощностью 710 л. с. и 610 л. с. на высоте 3000 м.
Вооружение: по одному 7,7-мм пулемету "тип 92" в носовой и средней части лодки; до 250 кг авиабомб или глубинных бомб.
Максимальная скорость: 315 км/ч на высоте 3000 м.
Крейсерская скорость: 220 км/ч на высоте 1000 м.
Время подъема на высоту: 3000 м - 11,25 мин.
Потолок: 6780 м.
Вес: пустого - 4900 кг, взлетный - 7000 кг, максимальный - 7500 кг.
Размеры: размах крыла - 24 м; длина - 16,95 м; высота - 5,25 м; площадь крыла - 63,3 м^2.
