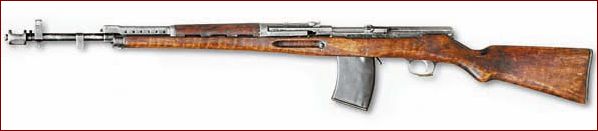

АВС-36. Вид слева

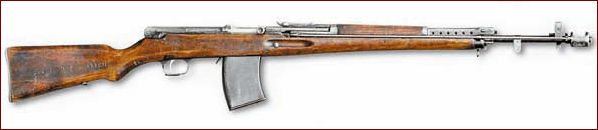

АВС-36. Вид справа
Извлечение стреляной гильзы осуществляется экстрактором, расположенным в верхней части затвора, отражение – подпружиненным отражателем на дне ствольной коробки (короба). Направление экстракции гильз – вверх и вперёд. Патроны подаются из отъёмного коробчатого двухрядного магазина вместимостью 15 патронов. Присоединённый к винтовке магазин мог снаряжаться патронами из штатных
К конструкции ABC во многом можно применить определение «впервые». Ряд технических решений, осуществлённых в ABC, не имел аналогов, как в отечественной, так и мировой оружейной практике. Впервые серийная отечественная 7,62-мм винтовка получила клинковый штык и дульный тормоз, а так же невиданно ёмкий универсальный магазин. Впервые в мировой практике газовая камора у винтовки была расположена над стволом. Впервые в мире в оружии такого калибра был реализован принцип клинового запирания затвора.
ABC имеет некоторые технические особенности, которые нуждаются в описании. Главная особенность ABC это узел запирания. Запирание затвора (именно затвора!) осуществляется вертикально перемещающимся клином. Клин представляет собой прямоугольную призму со сквозным окном для прохода затвора и стебля затвора. В запертом положении клин как бы «подпирает» затвор снизу. Это очень важный момент, так как во всех изданиях, за исключением, пожалуй, справочника Благонравова, указывается на клиновой способ запирания ствола, а не затвора. Опускание клина для его расцепления с затвором производится взводной муфтой – особой деталью, приводимой в действие газовым поршнем. Подъём клина осуществляется стеблем затвора при накате.

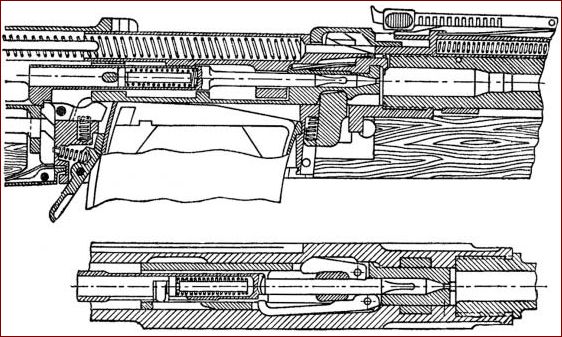

Положение деталей винтовки при запертом затворе. Ударник удерживается шепталом.
Оригинально решена задача фиксации штыка на стволе винтовки. Функцию защёлки выполняет подвижная подпружиненная рукоятка штыка. Ложа винтовки изготавливалась из ореха. Часть винтовок выпускалась в снайперском варианте и комплектовалась оптическим прицелом ВП обр. 1931 г. Для того чтобы не препятствовать выбрасыванию гильз, оптический прицел устанавливался у левой стенки ствольной коробки.
АВС-36 оснащалась отъёмным клинковым штыком. На снимке с винтовкой хранитель фонла отечественного оружия ВИМАИВиВС Пётр Горегляд
Для технического обслуживания к ABC придавалась принадлежность. Помимо привычных ёршика, протирки, выколотки и шомпола в состав принадлежности также входили ключ для запирания переводчика, отвёртка-ключ для переключения газового регулятора и удлинитель шомпола. Вся принадлежность укладывалась в пенал (за исключением, конечно, шомпола), который является рукояткой отвёртки и ручкой шомпола при чистке. Крышка пенала выполняла функцию дульной накладки. Подобное оформление укладки принадлежности было применено в нашей армии впервые и в дальнейшем стало традиционным. Шомпол располагался справа от ствола и фиксировался головкой в вырезе дульного тормоза за счёт собственной упругости.

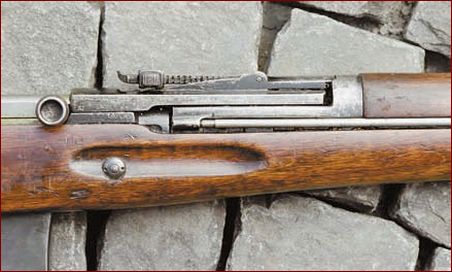

Прицельная колодка АВС-36 насаживалась на казённую часть ствола. Шомпол винтовки располагается с правой стороны ложи
К принадлежности относился также чехол для переноски винтовки. Чехол защищает оружие от пыли,
Запуск ABC в производство проходил непросто. Решение о запуске винтовки в серию состоялось в 1932 г., но фактически производство началось только в 1934 г. ABC пошла в серию, не будучи ещё официально принятой на вооружение, что обусловило серьёзные трудности с освоением производства. Трудности были таковы, что для организации производства на Ижевский оружейный завод был командирован конструктор винтовки С.Г.Симонов, который ради этого был вынужден оставить учёбу в Промакадемии. По прибытию Симонова выяснилось, что завод совершенно не приспособлен к производству современного автоматического оружия – как в техническом, так и в организационном плане. Технологическая дисциплина на заводе была очень слабой. Например, закалка деталей производилась «на глазок». Детали изготавливались с недопустимо большими припусками, ни о какой взаимозаменяемости не могло быть и речи. Только энергия и особые полномочия Симонова, а так же вмешательство наркома С.Орджоникидзе позволили сдвинуть дело с мёртвой точки.
В конечном итоге трудности освоения производства остались позади. В 1936 г. винтовка ABC была официально принята на вооружение РККА под обозначением АВС-36 (индекс 56-А-225). АВС-36 значительно отличалась от ABC обр. 1931 г. В 1932 г. откидной игольчатый штык был заменён на отъёмный клинковый, появился дульный тормоз.
Винтовки выпуска до 1936 г. комплектовались магазинами вместимостью на 10, на 15 и даже на 20 патронов, с 1936 г. – только на 15 патронов. Отсечка, упоминавшаяся выше, была введена в конструкцию винтовки в 1935 г., в 1936 г. на винтовке устанавливается её окончательный вариант, а также значительно упрощённый вариант спускового механизма. Переводчик режима огня был перенесён на правую боковую часть короба и стал приводиться в действие защёлкой чеки крышки ствольной коробки. Имелись отличия в затворе и других узлах и деталях.
Предохранитель винтовки располагался в задней части спусковой скобы и запирал спусковой крючок (на фото предохранитель включен)
С принятием на вооружение АВС-36 Советский Союз вышел в первый ряд стран мира по оснащению армии самым современным стрелковым оружием. 7,62-мм самозарядная винтовка Гаранда Ml, принятая на вооружение армии США в том же году, по ряду показателей уступала ABC.
Существует ряд мифов, связанных с ABC. Первый – это штык-сошка, которым оснащались АВС-36. На самом деле штыком-сошкой комплектовалась только часть винтовок, выпущенных до середины 1936 г. Штык-сошка себя не оправдал, и в основную серию (1936-40 гг.) винтовка пошла без него. Ещё один миф. Дескать, ABC могла заменить ручной пулемёт и даже на равных противостоять германскому единому пулемёту MG-34. Глубокое заблуждение. АВС-36 хоть и автоматическая винтовка, но основным видом огня из неё был огонь одиночными выстрелами. Стрельбу непрерывными очередями разрешалось вести только при отражении атаки, и то не более 4-х магазинов подряд, иначе винтовка могла выйти из строя из-за перегрева. Эффективность автоматического огня читатель может оценить сам из таблицы.

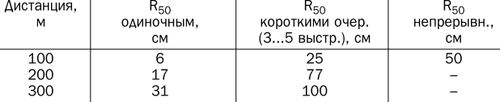

Характеристики кучности стрельбы из АВС-36
Стрельба велась лёжа с упора опытными стрелками в условиях полигона, непрерывный огонь – по 15 патронов в очереди. По кучности автоматического огня ABC едва дотягивала до пистолетов-пулемётов тех лет. Так что ни о каком противостоянии ABC пулемёту не могло быть и речи. В лучшем случае ABC можно было считать винтовкой повышенного могущества, но никак не аналогом ручного пулемёта.
